Почему алюминий — первый выбор в приборостроении и машиностроении
Алюминий — самый востребованный металл для ЧПУ-фрезеровки. Причина в сочетании характеристик, которое не даёт ни один другой конструкционный материал:
- Лёгкость: плотность 2,7 г/см³ — в 3 раза легче стали. Для авиационных кронштейнов, корпусов приборов, подвижных частей оборудования это критично.
- Обрабатываемость: алюминий режется быстро и легко. Скорость резания — в 3–5 раз выше, чем по стали, что напрямую снижает стоимость изготовления.
- Чистота поверхности: при правильных режимах резания алюминий даёт Ra 1,6 мкм и лучше — без дополнительного шлифования. Поверхность под анодирование получается за одну операцию.
- Коррозионная стойкость: большинство алюминиевых сплавов в обычных условиях не требуют защитного покрытия.
- Электро- и теплопроводность: алюминиевые корпуса и радиаторы отводят тепло от электронных компонентов.
Сплавы алюминия — какой выбрать
Не весь алюминий одинаков. Выбор сплава определяет прочность, свариваемость, анодируемость и стоимость. Мы работаем со всеми основными марками:
Д16Т (дюралюминий, 2024-Т4) — высокопрочный авиационный сплав. Предел прочности 420–470 МПа. Применяется там, где нужна максимальная прочность при минимальном весе: кронштейны, силовые детали, корпуса авиационного и специального оборудования. Плохо сваривается, но отлично фрезеруется. Хорошо анодируется.
АМг5 (5083) — сплав алюминий-магний. Хорошая коррозионная стойкость, в том числе в морской воде. Хорошо сваривается. Применяется для химического оборудования, судостроения, ёмкостей. Немного мягче Д16Т, но технологичнее.
АМц (3003) — алюминий с марганцем. Мягкий, пластичный, легко сваривается. Для листовых деталей, панелей, корпусов без высоких требований к прочности. Хорошо анодируется в яркие цвета.
АД31 (6063) — профильный алюминий. Из него делают радиаторы, профили, рамы. Фрезеруем пазы, отверстия, торцы в стандартных экструдированных профилях.
АВ, АД0 — технически чистый алюминий. Мягкий, пластичный, максимальная электропроводность. Для токоведущих шин, контактных пластин, анодных элементов.
В95 (7075) — сверхвысокопрочный алюминий. Предел прочности до 550 МПа — сопоставим с конструкционной сталью, но втрое легче. Применяется в аэрокосмической технике и ответственных нагруженных конструкциях.
Если марка не указана в чертеже — уточним задачу и порекомендуем. Чаще всего для приборостроения подходит Д16Т, для химического оборудования — АМг5.
Что мы делаем из алюминия

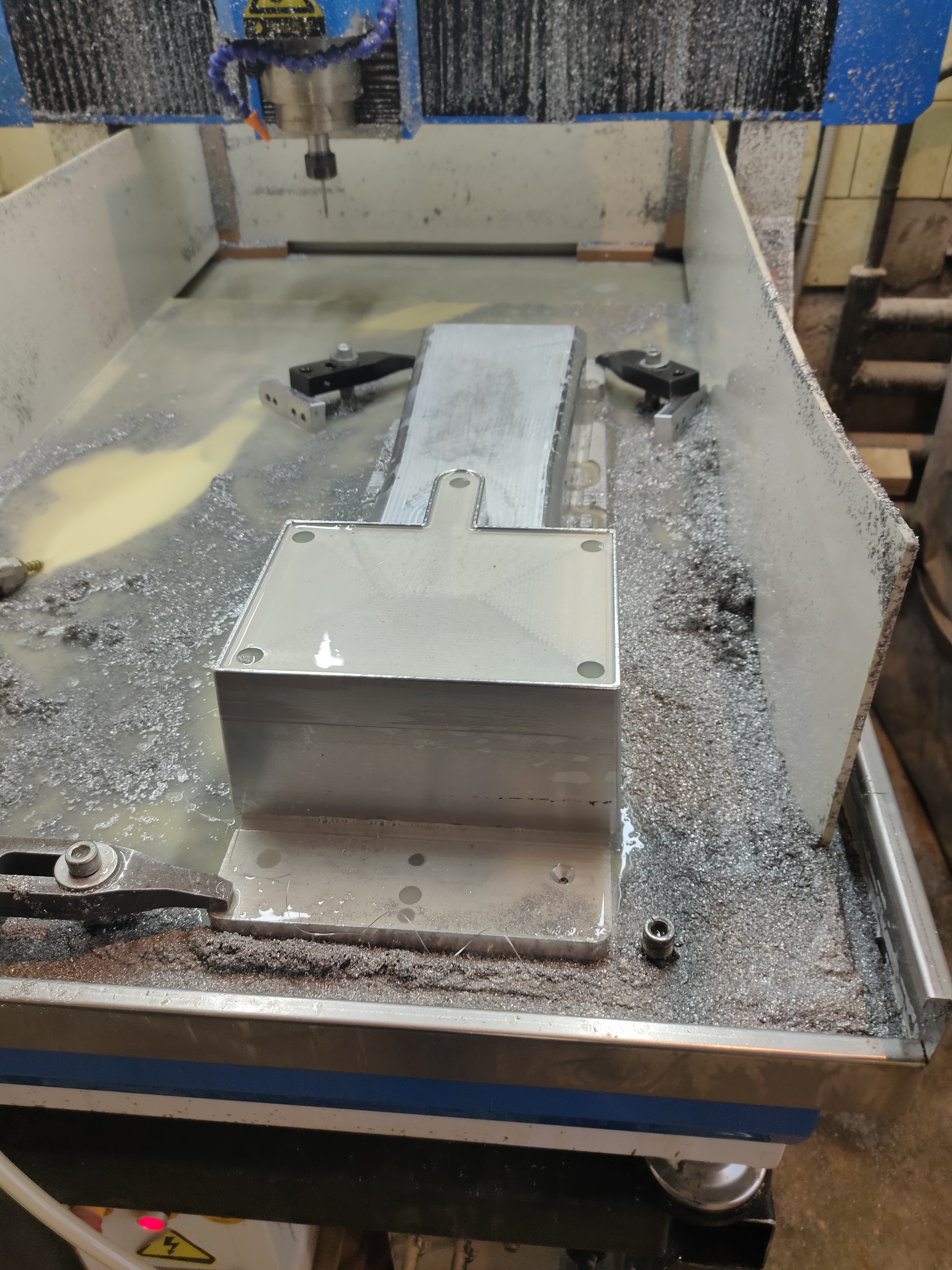

Корпуса для приборов и электроники. Фрезерные алюминиевые корпуса — классика приборостроения. Вырезы под дисплеи, разъёмы, кнопки, вентиляционные решётки; резьбовые отверстия M2–M16; точные посадочные места под электронные модули. Из Д16Т или АМц — в зависимости от требований к прочности.
Лицевые и монтажные панели. Для щитов управления, стоечного оборудования (19"), испытательных стендов. Точная фрезеровка окон, маркировка пазами, анодирование — под ключ или только механообработка.
Теплоотводящие основания и радиаторы. Плиты под силовые элементы, прижимные рамки для IGBT-модулей, фрезерованные игольчатые радиаторы из АД31. Плоскостность поверхности — 0,05 мм/100 мм.

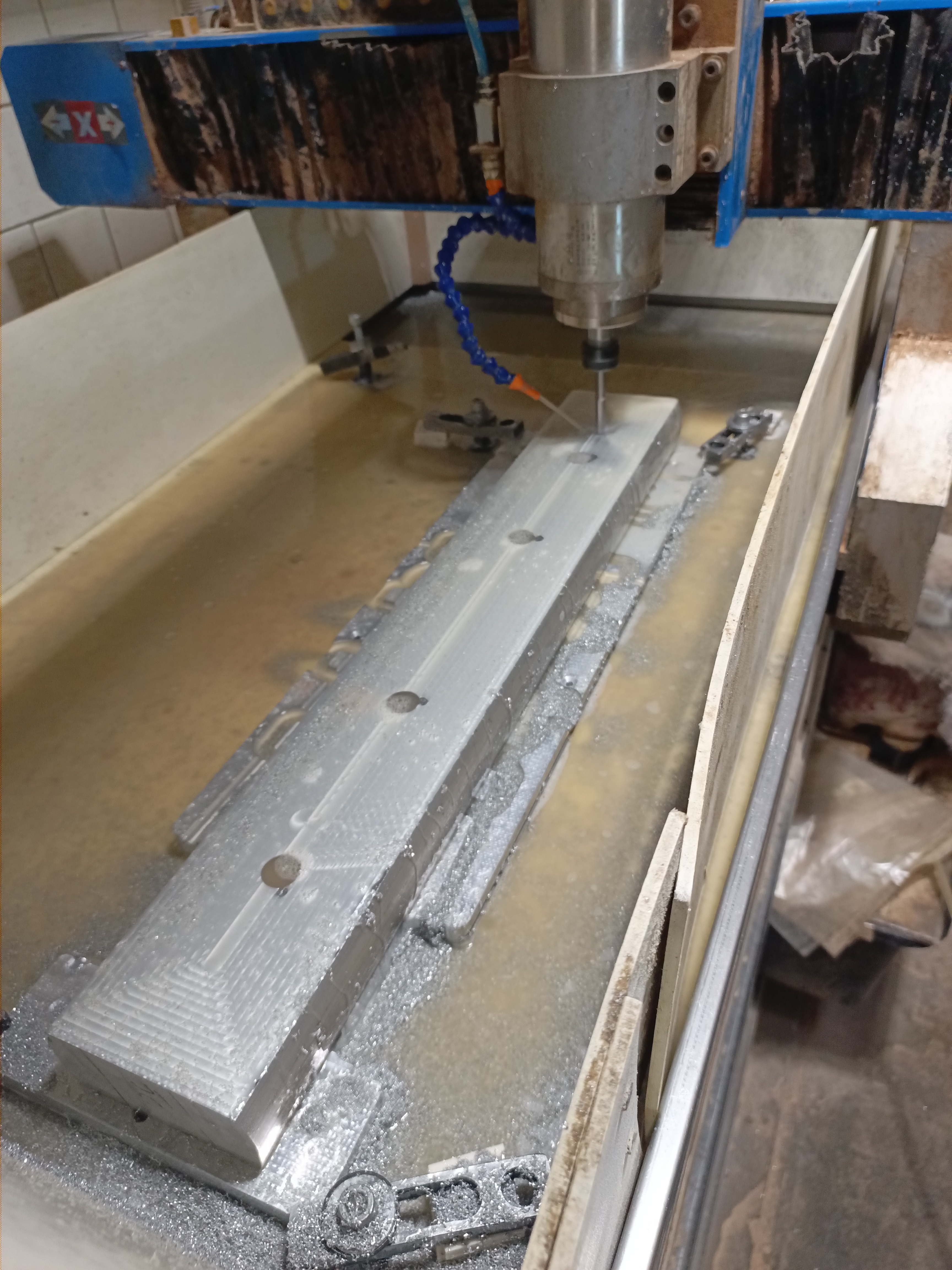

Кронштейны, фланцы, адаптеры. Конструктивные детали для монтажа оборудования, соединительные элементы трубопроводов, переходные фланцы. Из Д16Т или АМг5.
Детали пневматики и гидравлики. Блоки распределительные, плиты гидроманифолдов, корпуса клапанов. Требуют точности каналов ±0,05 мм — достижимо на наших станках.
Детали конвейерного и упаковочного оборудования. Направляющие, каретки, держатели, кулачки. Лёгкость алюминия снижает инерцию подвижных частей.
Оборудование и режимы обработки алюминия

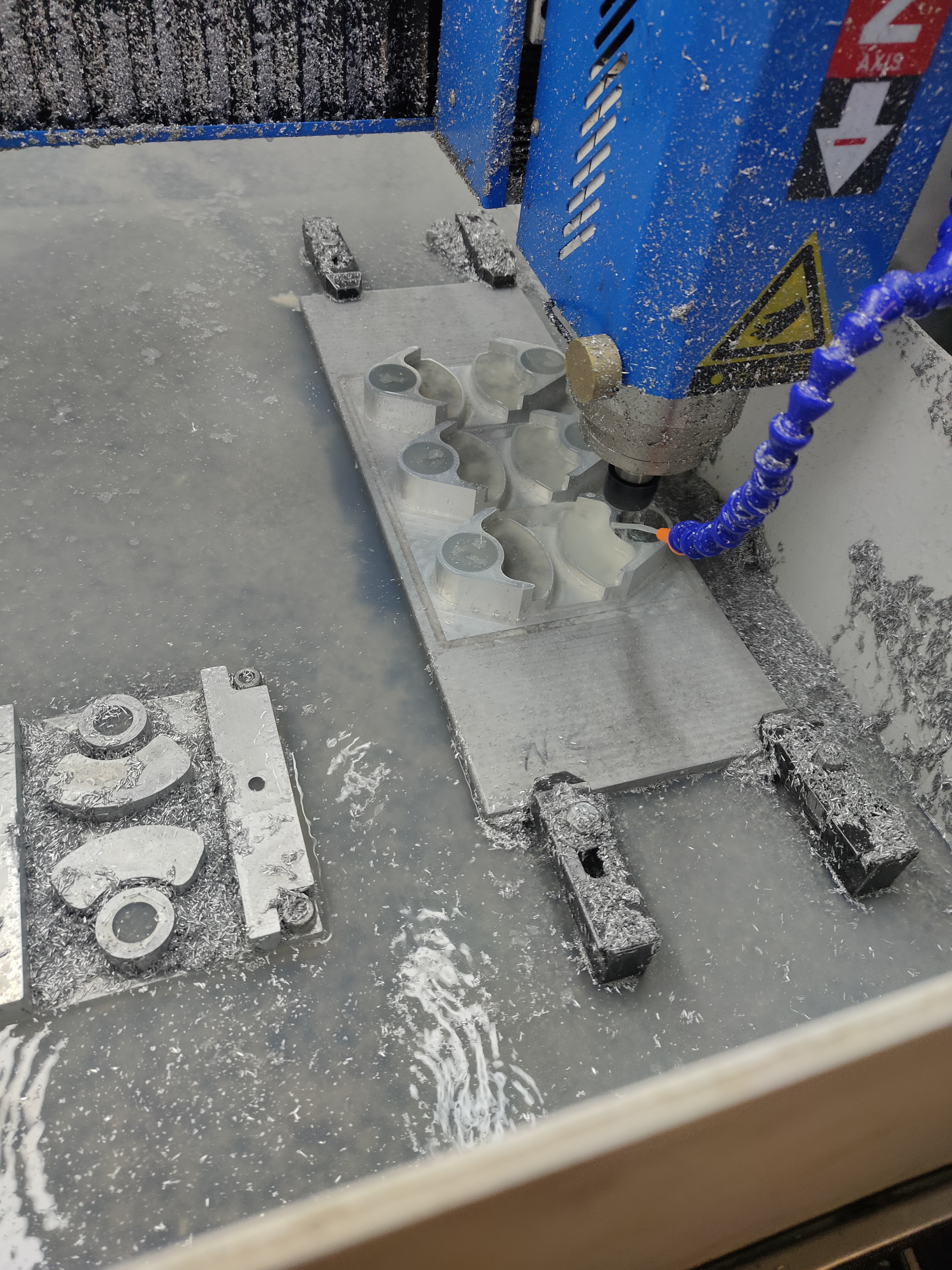

Алюминий фрезеруется на 5 портальных станках Dirtec с рабочим полем до 1500×1500 мм.
| Параметр | Значение |
|---|---|
| Точность ±0,1 мм | стандартная |
| Точность ±0,05 мм | на ответственных поверхностях |
| Шероховатость | Ra 1,6–3,2 мкм |
| Обороты шпинделя | 18 000–24 000 об/мин (алюминий) |
| Охлаждение | СОЖ на водной основе или воздух |
| Инструмент | трёхзубые и однозубые фрезы Sandvik, Iscar |
Для алюминия критичен выбор инструмента: трёхзубые фрезы с большим углом передней грани и полированными канавками. Забитые канавки — главная причина налипания алюминия и задиров. Инструмент меняем при первых признаках износа — не дожидаясь брака.
Подготовка программ — в Mastercam и SprutCAM. Стратегия: адаптивное фрезерование (trochoidal milling) на черновых проходах для сохранения инструмента, чистовой проход с малым шагом.
Поверхностная обработка и покрытия
Чаще всего алюминиевые детали сдаём «чистые» — без покрытия. Если нужна защита или декор:
Анодирование — оксидирование поверхности в серную кислоту. Слой 10–25 мкм, твёрдость выше, чем у алюминия, коррозионная стойкость высокая. Можно окрасить в чёрный, серый, синий, золотой. Партнёр для анодирования — в Нижнем Новгороде, организуем по согласованию.
Хроматирование (химоксидирование) — тонкий конверсионный слой, сохраняет электропроводность поверхности. Для радиочастотных экранов и заземляющих деталей.
Окраска — порошковое покрытие через партнёров. Для корпусов и конструктивных элементов с требованиями к цвету по RAL.
Сроки и доставка
Алюминиевые заготовки (лист, плита, стержень) есть в наличии у поставщиков в Нижнем Новгороде. Материал — в день старта заказа.
Типичные сроки: - Корпус или панель (1–3 шт.): 3–7 рабочих дней - Партия 10–50 деталей: 7–14 рабочих дней - Крупногабаритные детали (>500 мм): 5–10 рабочих дней
Доставляем по всей России — СДЭК, Деловые Линии, ПЭК. Алюминиевые детали не боятся транспортировки, но упаковываем в плёнку и пузырчатую упаковку, чтобы исключить царапины и коррозию от влаги при длительной доставке.
