Наши работы

17 лет фрезерной обработки на ЧПУ — от единичных прототипов до мелких серий. На этой странице — примеры реальных заказов по разным материалам и отраслям.

Фрезерная обработка на ЧПУ

Фрезерные работы по чертежам на 5 станках с ЧПУ. Точность ±0,1 мм, от 1 штуки, сроки от 3 рабочих дней.

Мелкосерийное производство — наш основной профиль, детали от 1 до 500 штук: 50 втулок из капролона для конвейерной линии — за 3 дня, 20 корпусов прибора из алюминия для НИИ — 5 дней включая 3D-моделирование, комплект прокладок 15 позиций × 10 шт. для нефтегазовой компании — 4 дня.

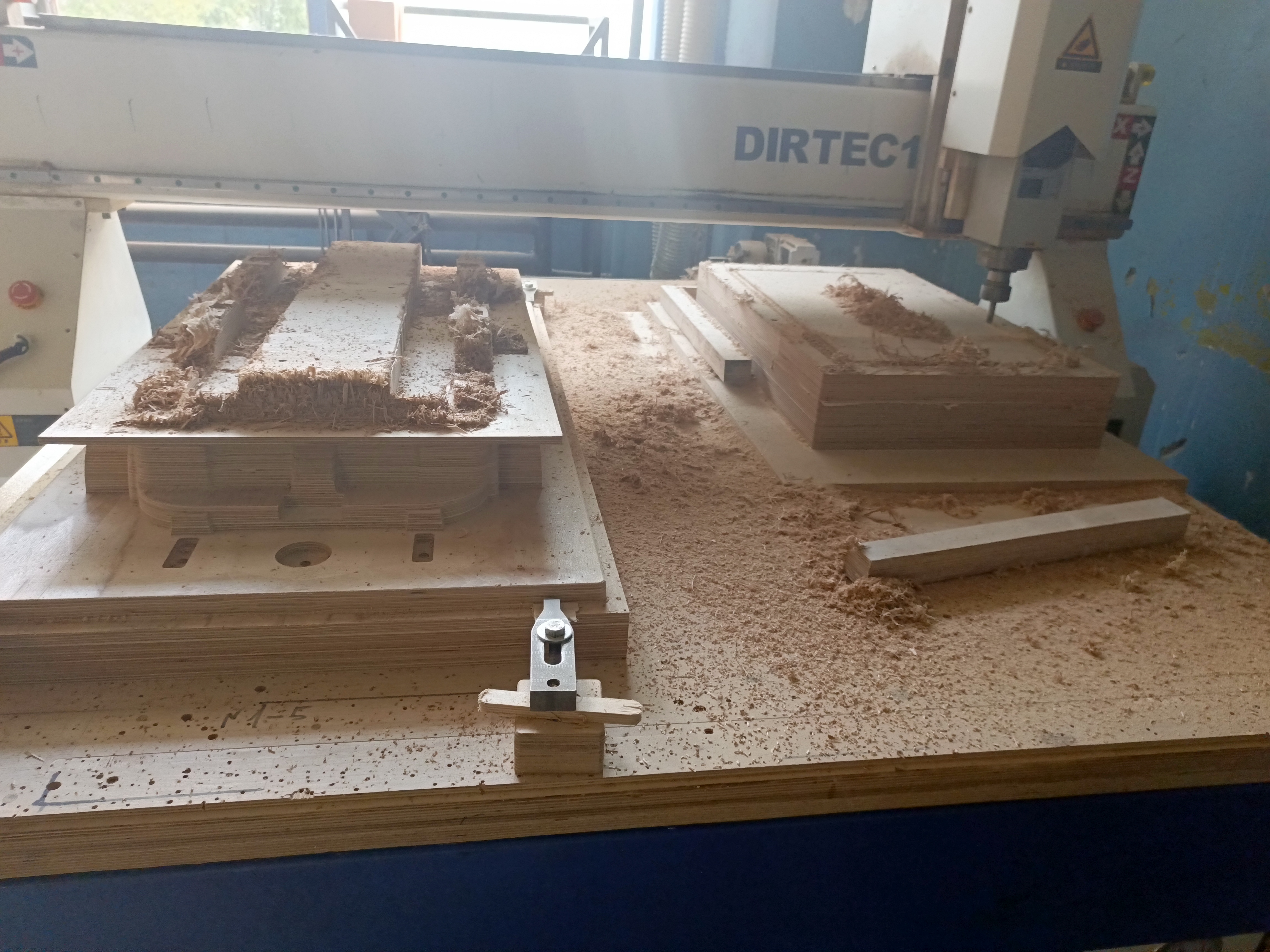

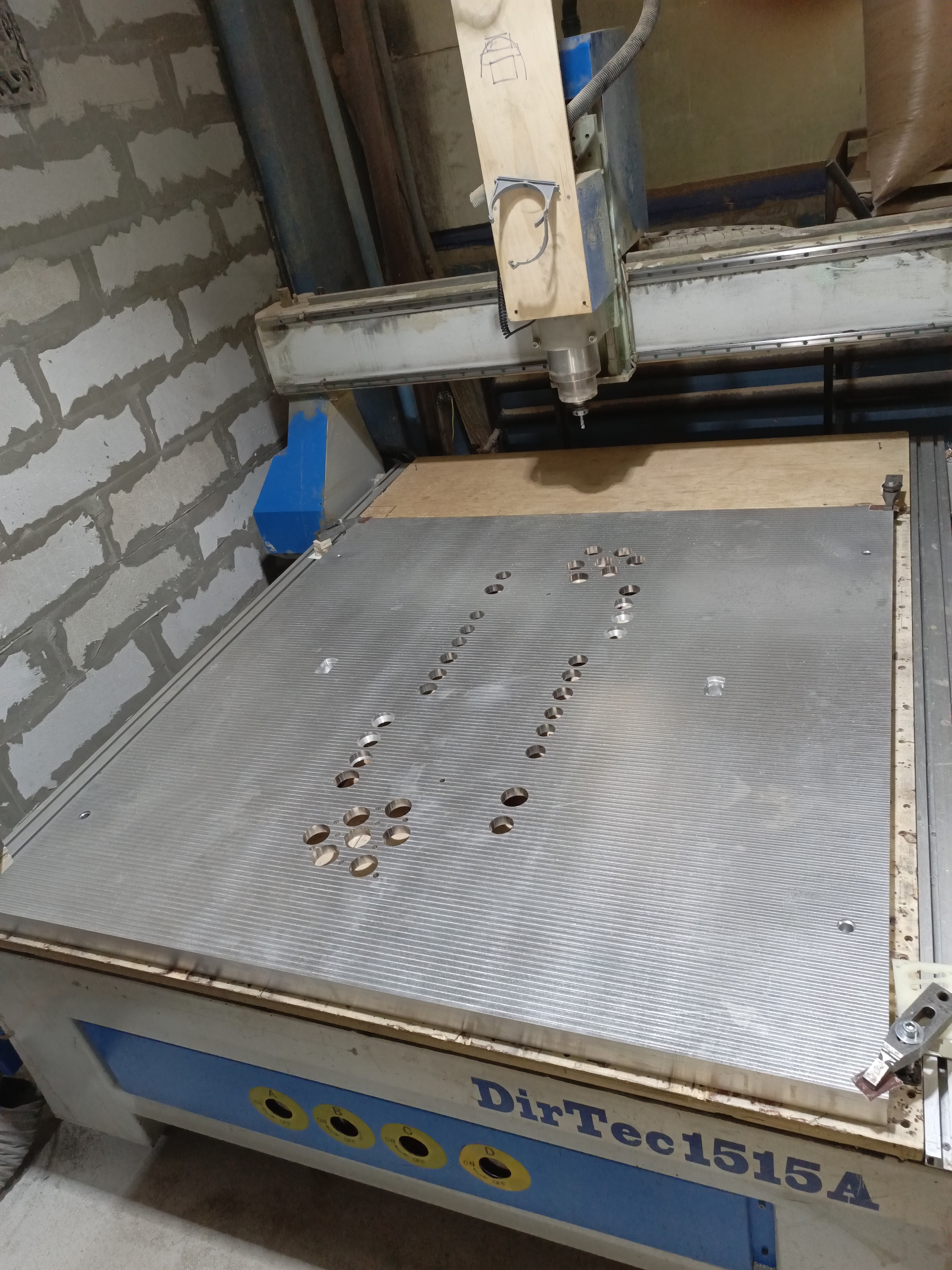

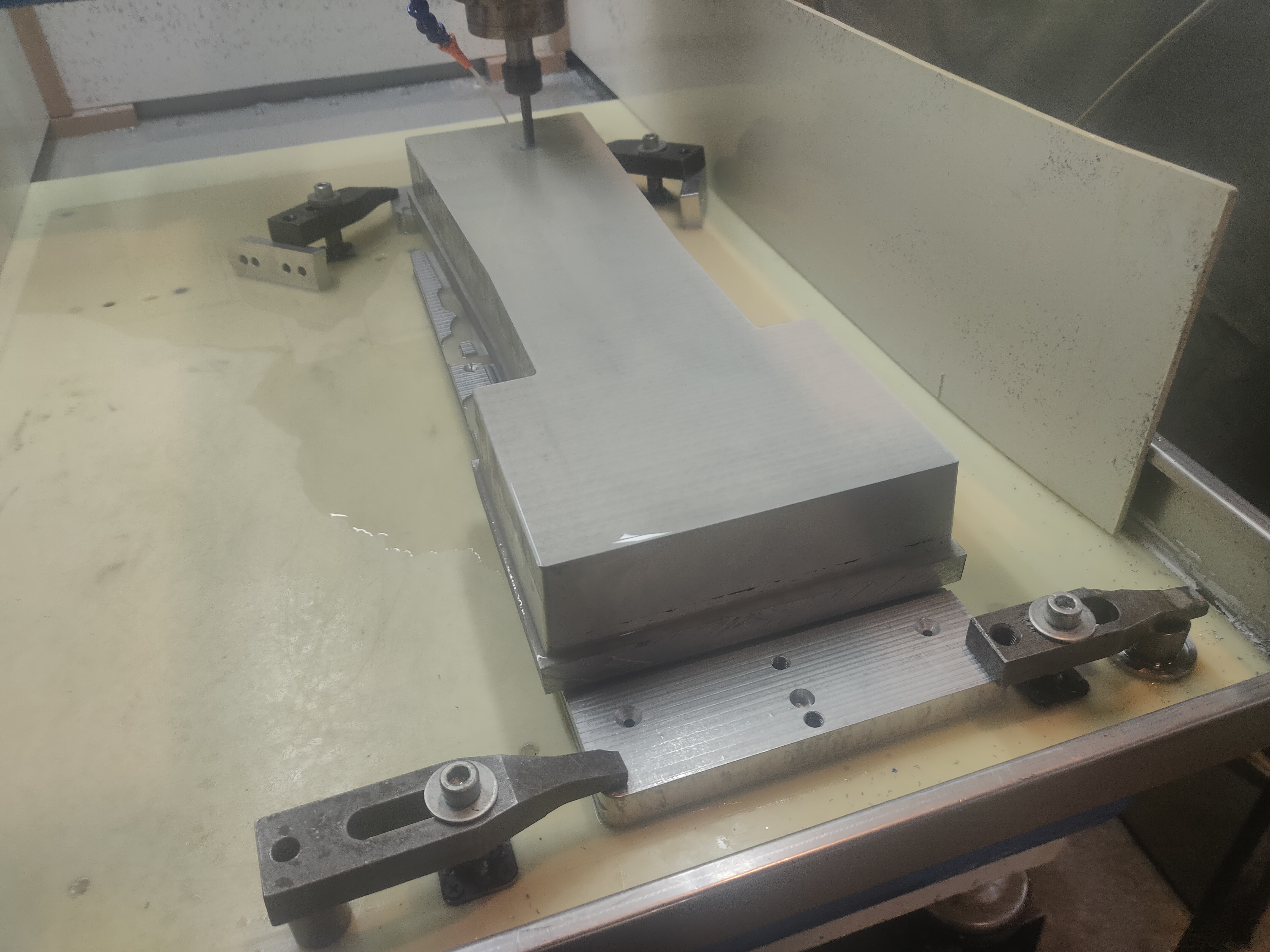

3-осевая обработка алюминиевой плиты на станке Dirtec — 3-осевая обработка алюминиевой плиты — сверление и зенковка по программе.

Черновая фрезеровка фанерного блока — снятие основного объёма материала перед чистовым проходом.

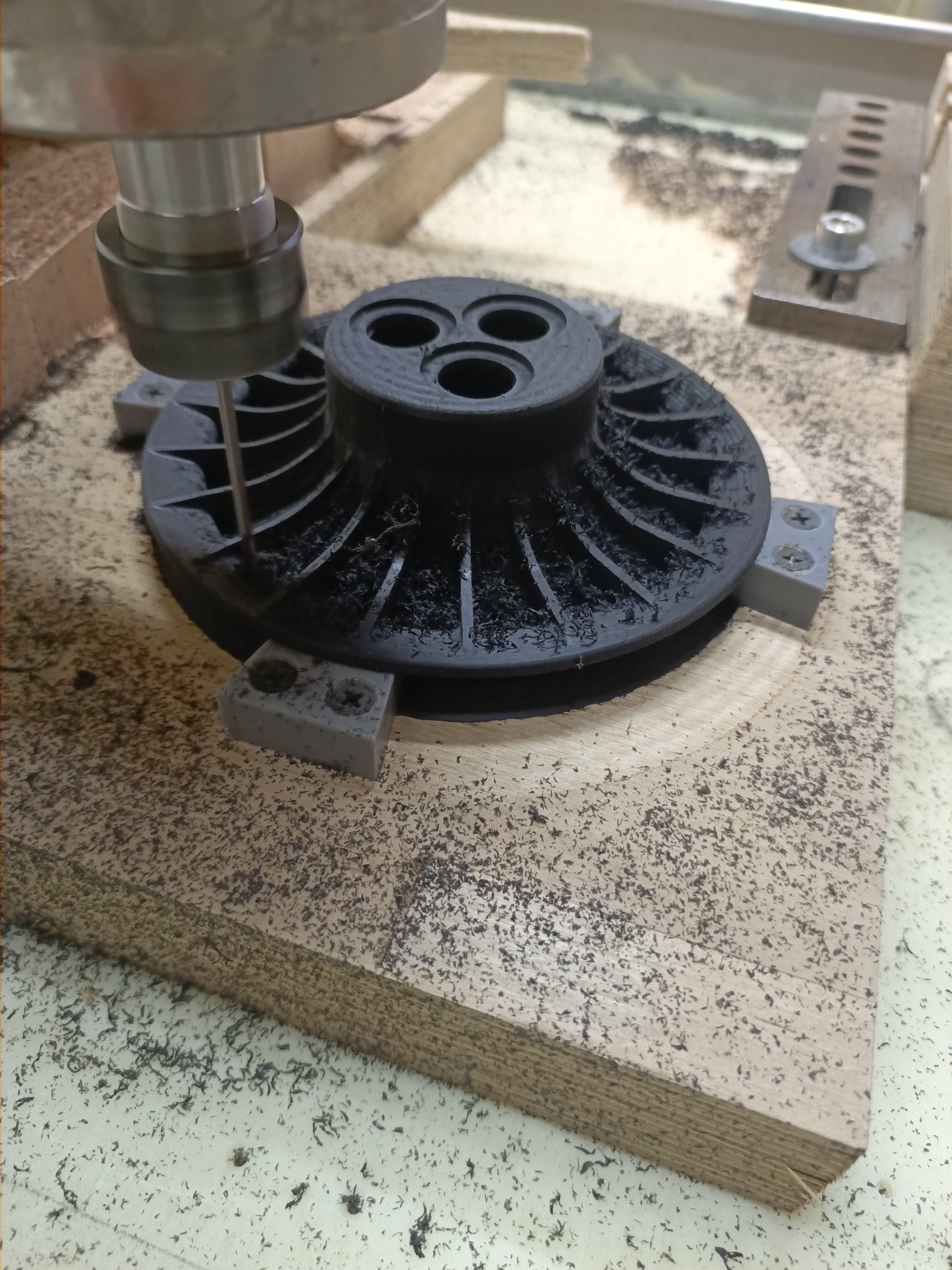

Фрезеровка крыльчатки из полиацеталя — Крыльчатка из полиацеталя (POM) — тонкие спиральные лопасти за одну установку.

Обработка модельного пластика — литейная оснастка — Модельный пластик — литейная оснастка, две половины формы под отливку.

Фрезеровка стеклотекстолитовой платы — Стеклотекстолитовая плата с крепёжными отверстиями.

Объёмная резьба по пенопласту, рельефные буквы логотипа — Объёмная резьба по пенопласту — рельефные буквы логотипа для рекламной конструкции.

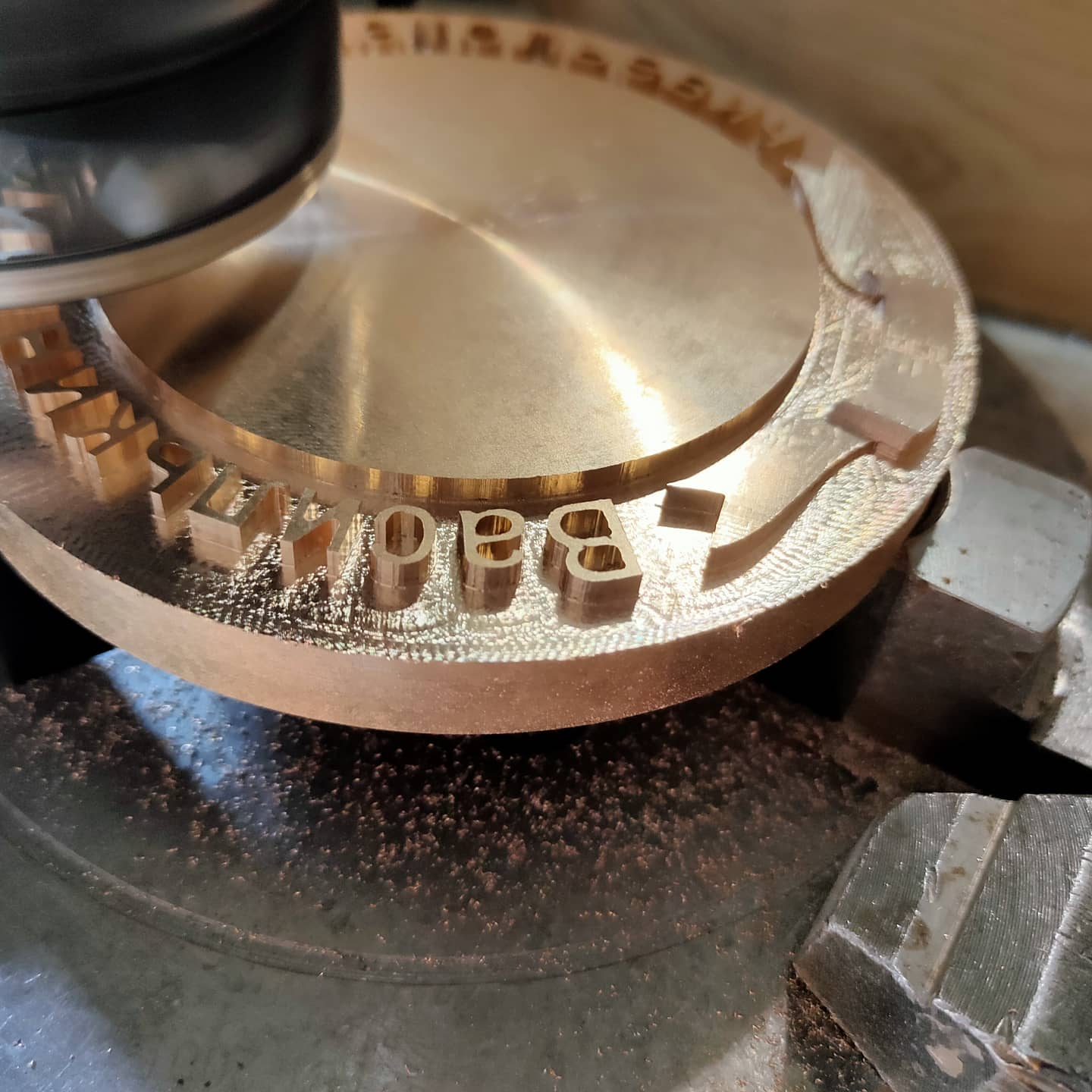

Латунное клише для клеймения паллет — фрезеровка из листа латуни, разогревается и выжигает след на дереве.

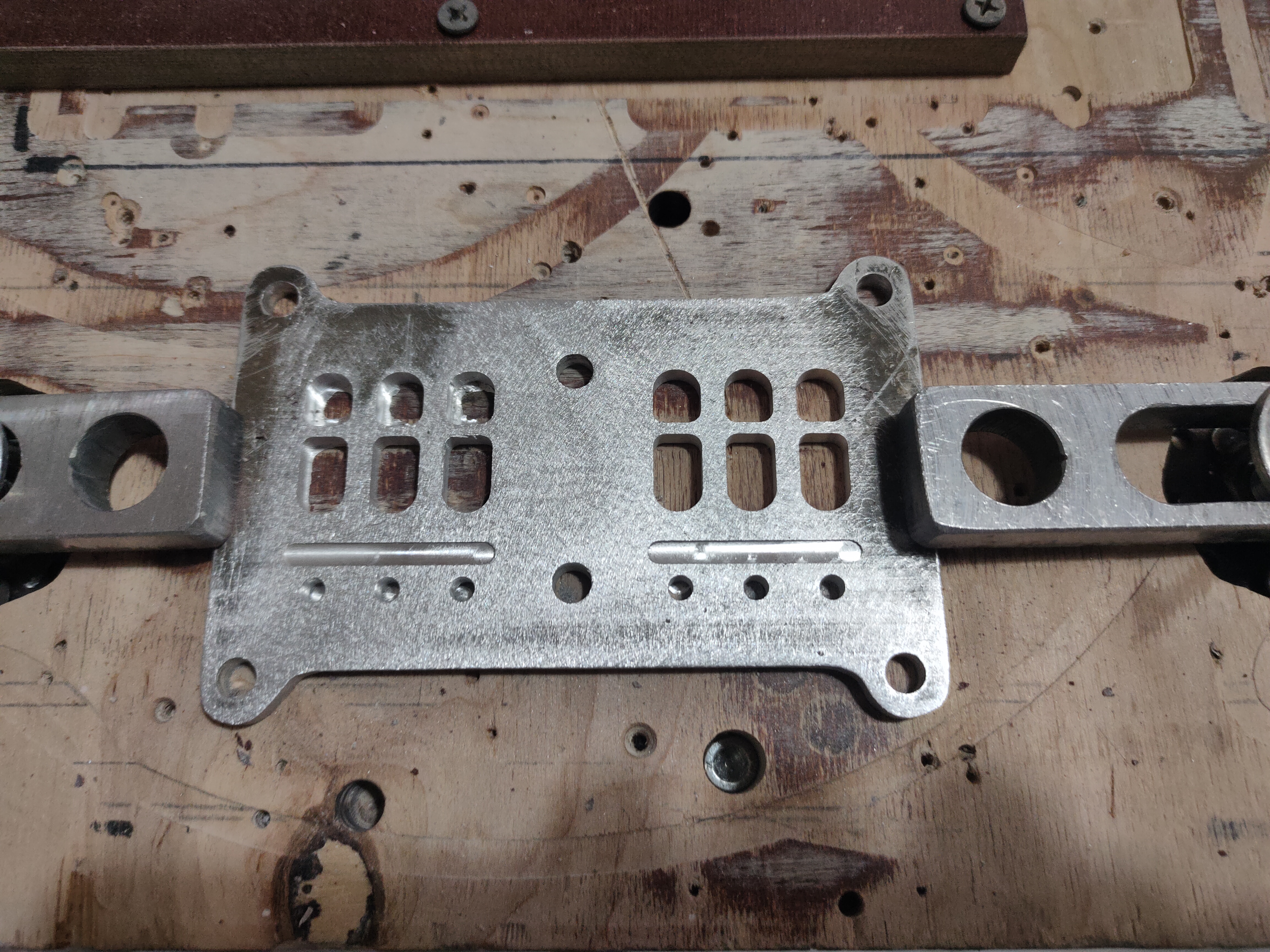

Фрезерная обработка алюминиевых кронштейнов по 3D-модели клиента — обработка с СОЖ.

Приборные панели из АБС-пластика по чертежам — Приборные панели из АБС-пластика с отверстиями под разъёмы — по присланным чертежам, рядом пенопластовые ложементы.

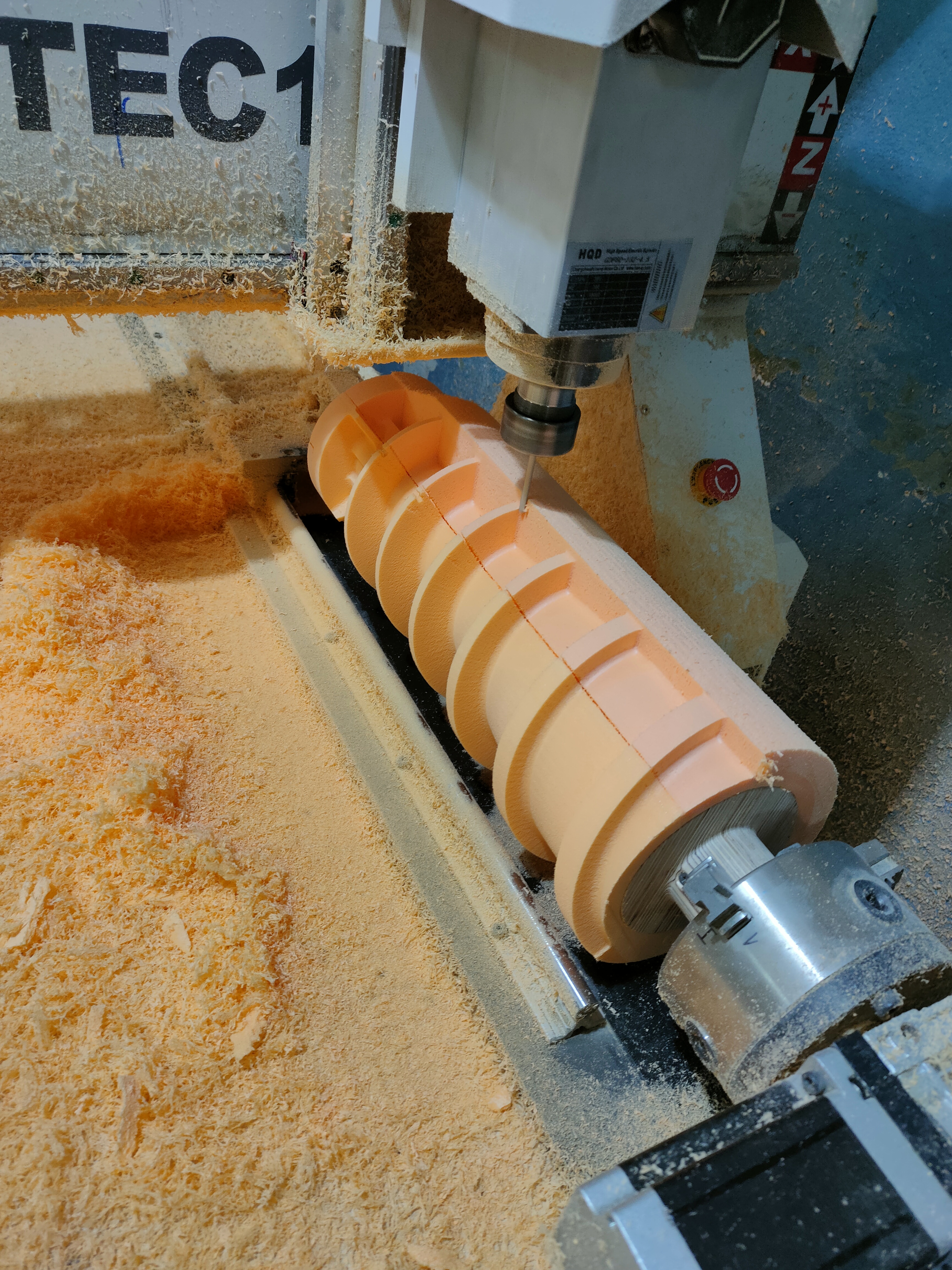

Фрезеровка червячного винта на поворотной оси — Червячный винт на поворотной оси — спиральная поверхность за один установ, без склейки из сегментов.

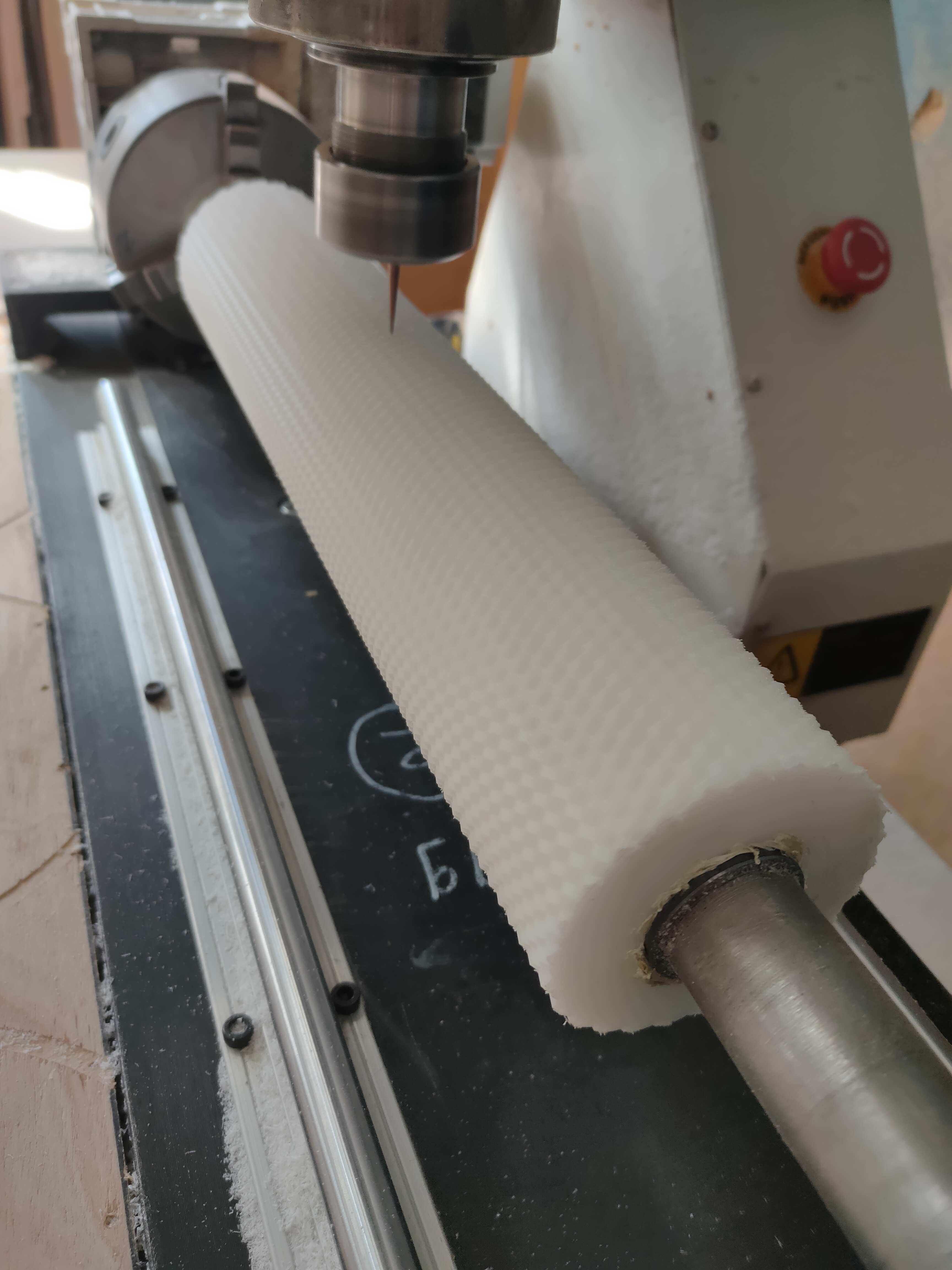

Фрезеровка сотового рисунка на ролике для вощины — Ролик для вощины — фрезеровка рисунка пчелиных сот на поворотной (4-й) оси.

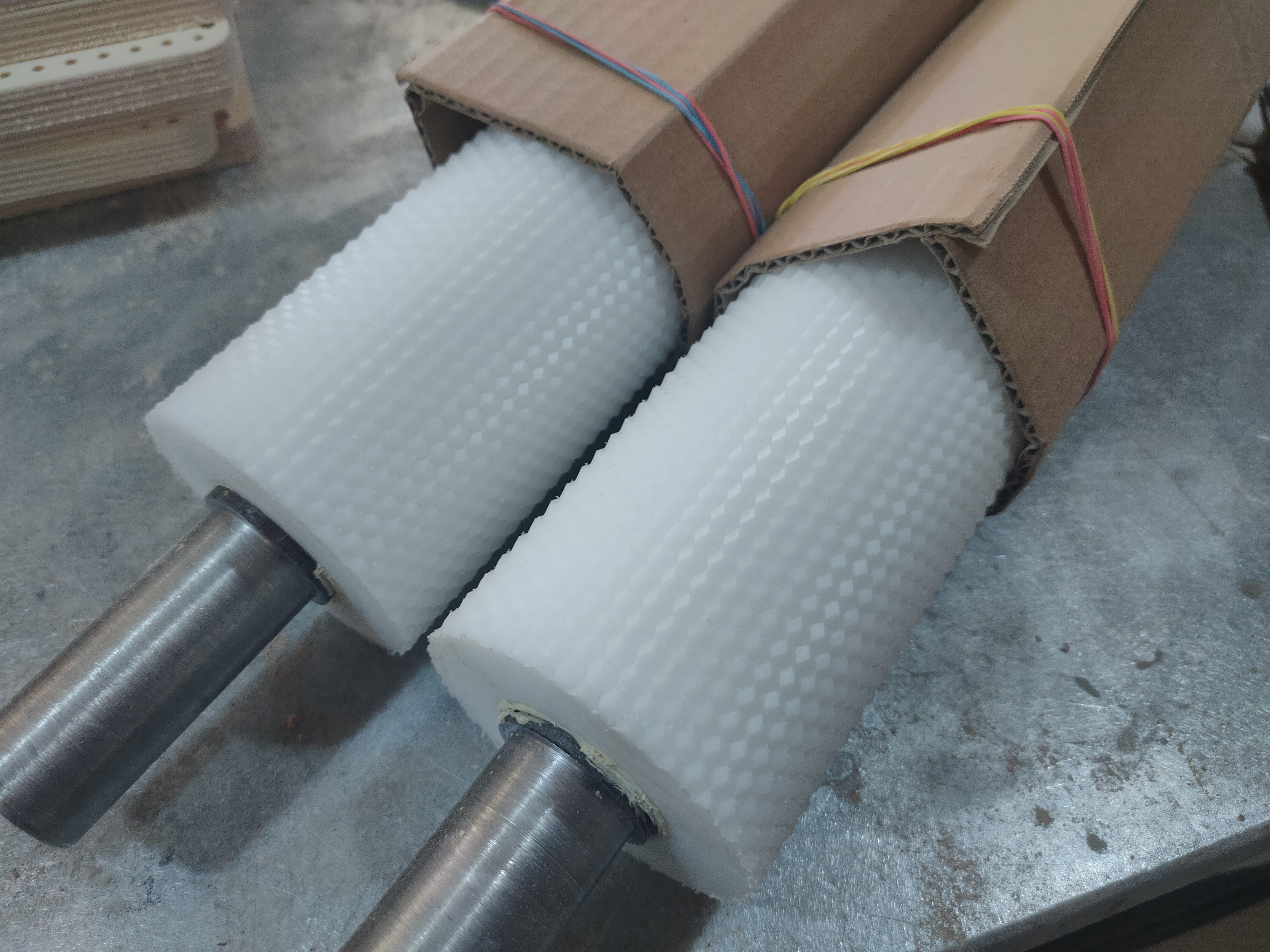

Готовые ролики с накаткой из капролона — упакованы для отправки заказчику.

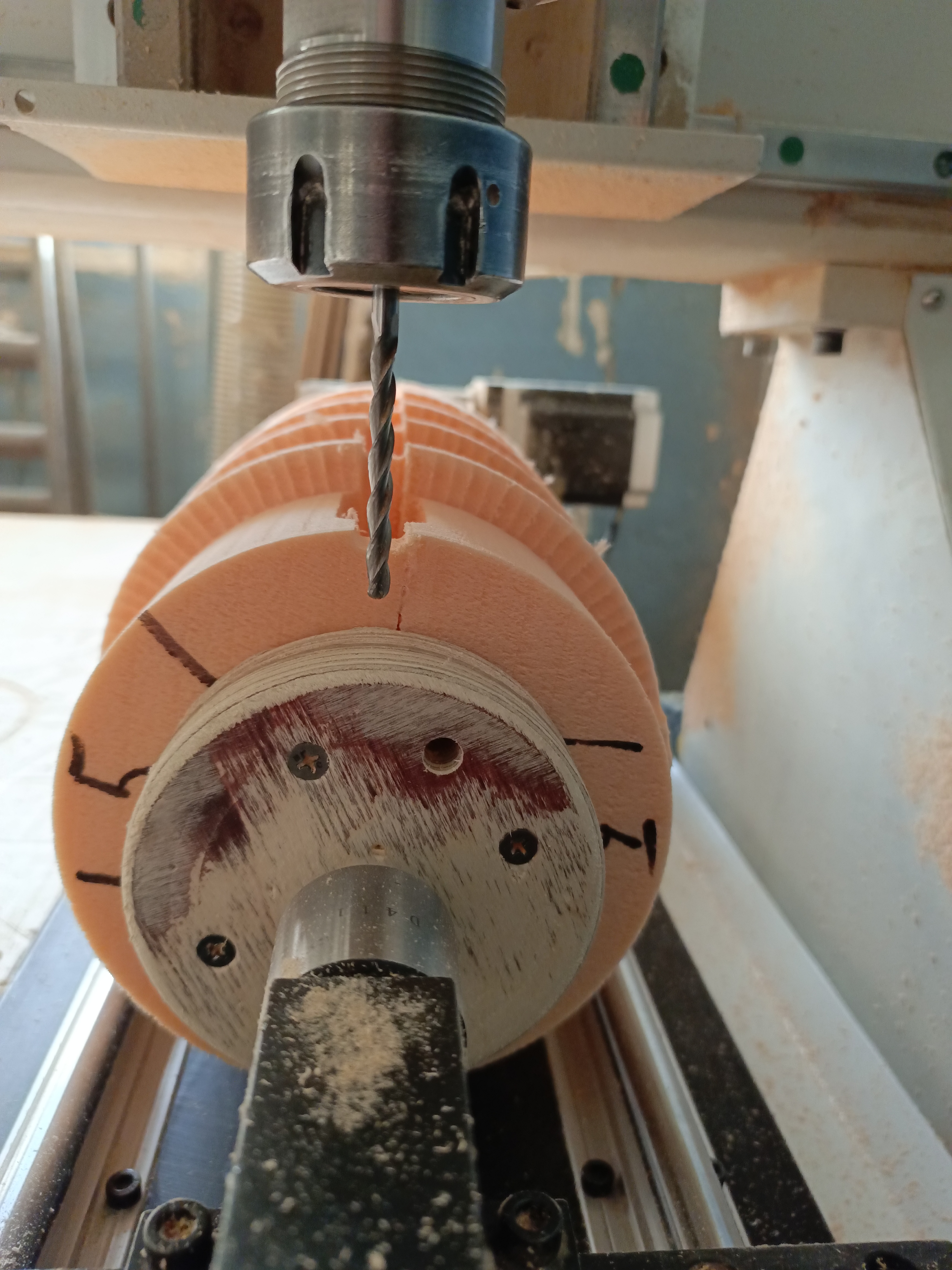

Заготовка из пенопласта на поворотной оси — разметка перед сверлением осевого отверстия.

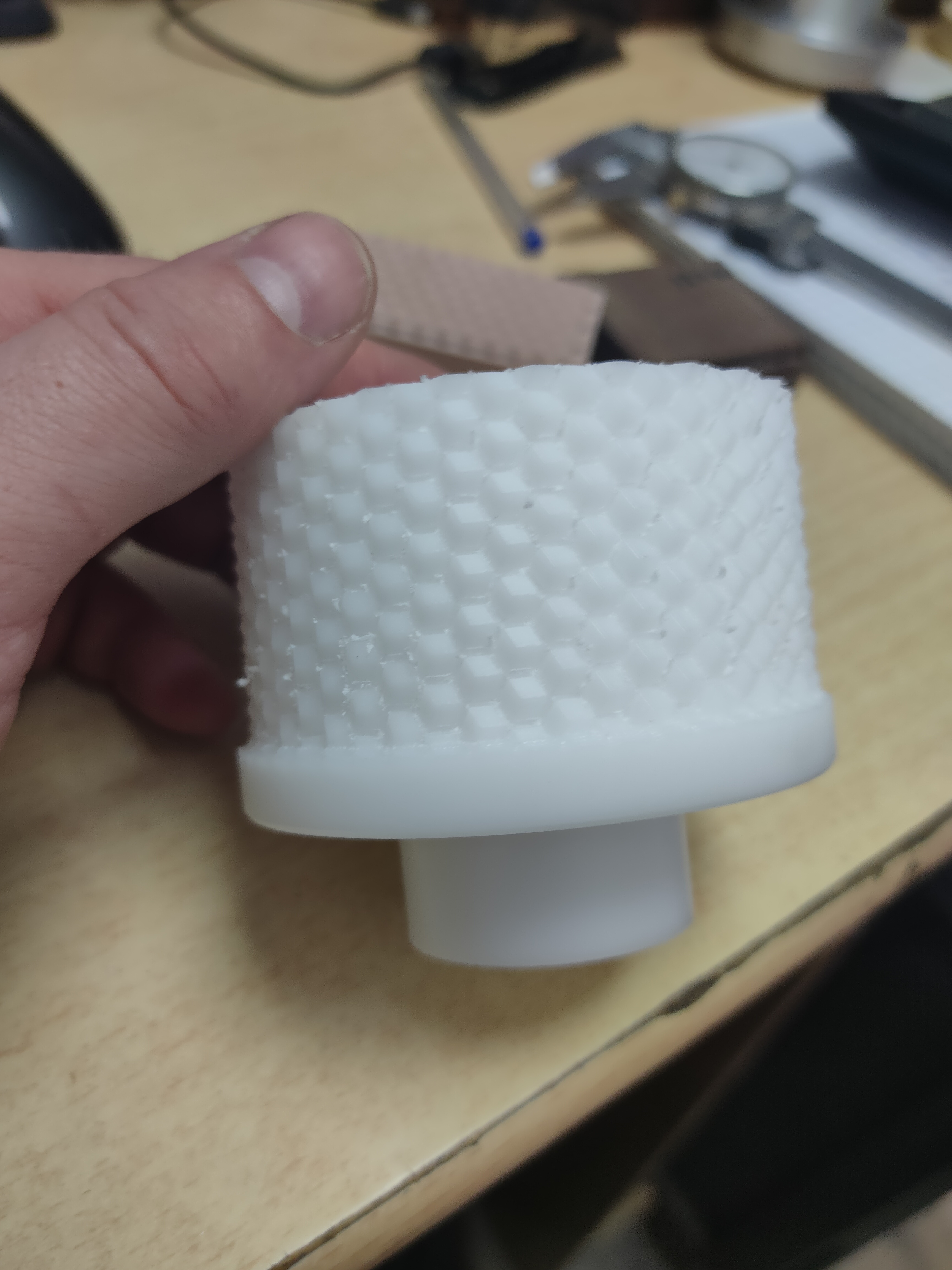

Готовый ролик с сетчатой накаткой из капролона — Готовый ролик с сетчатой накаткой — деталь после обработки на поворотной оси.

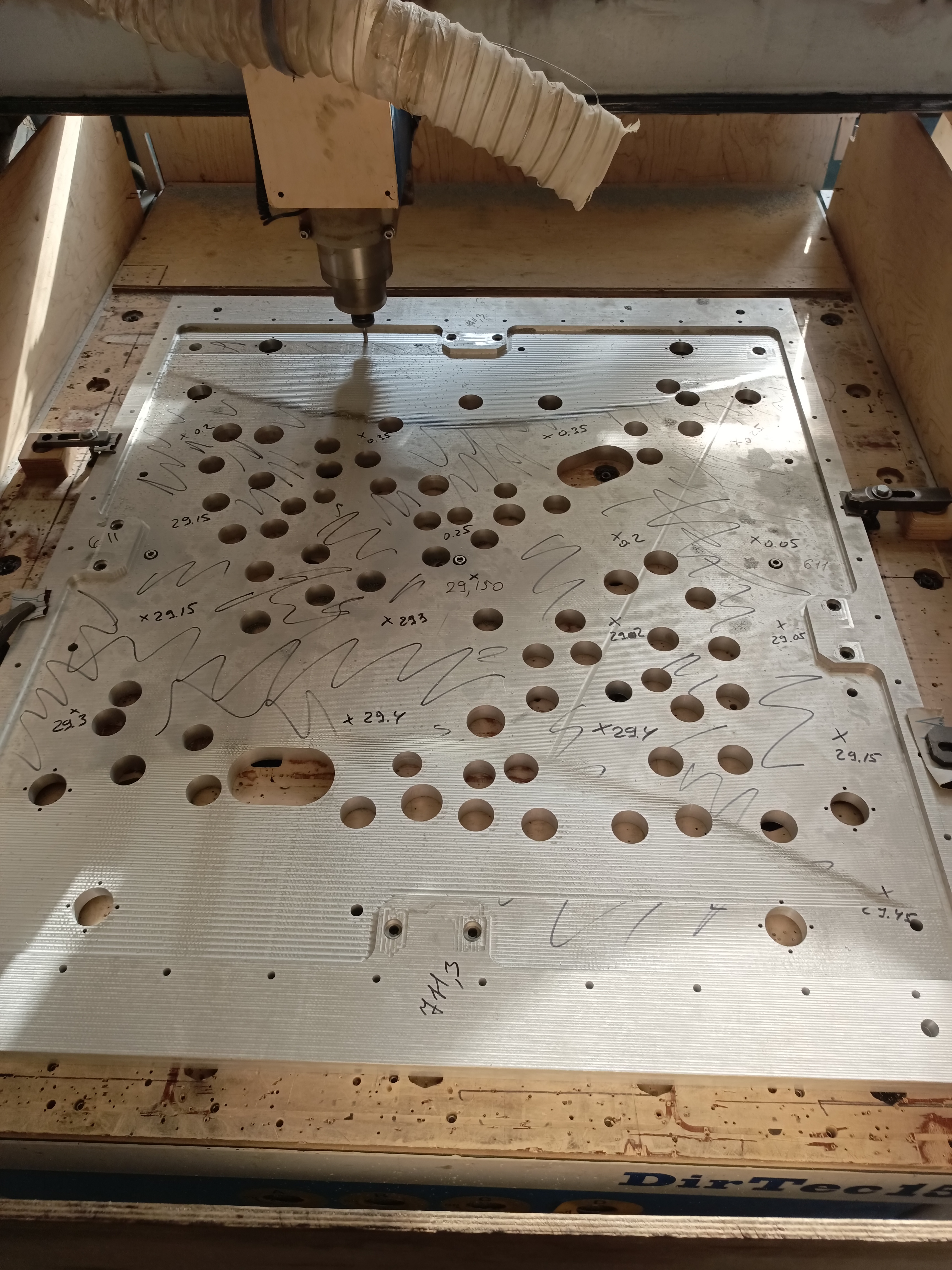

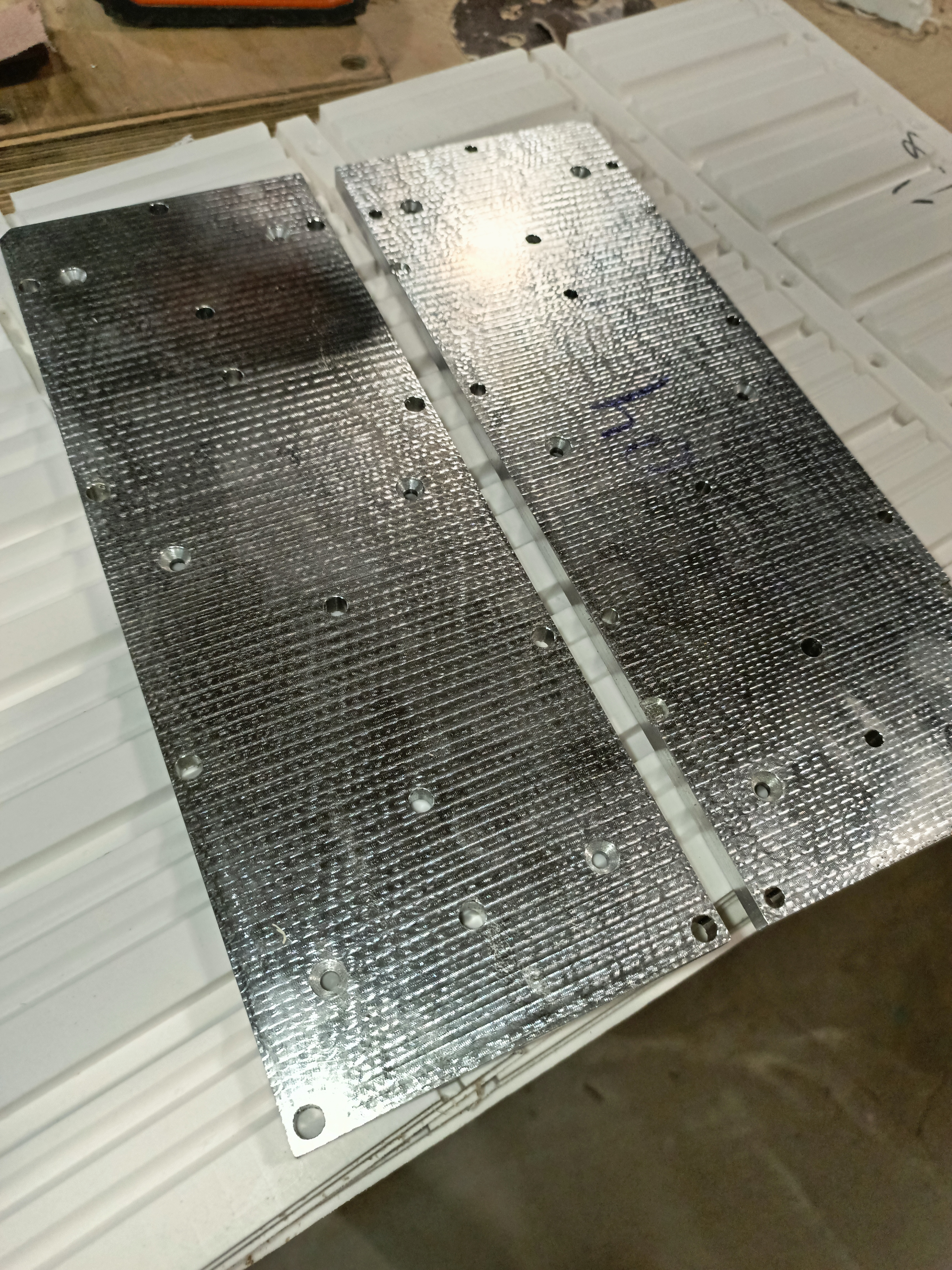

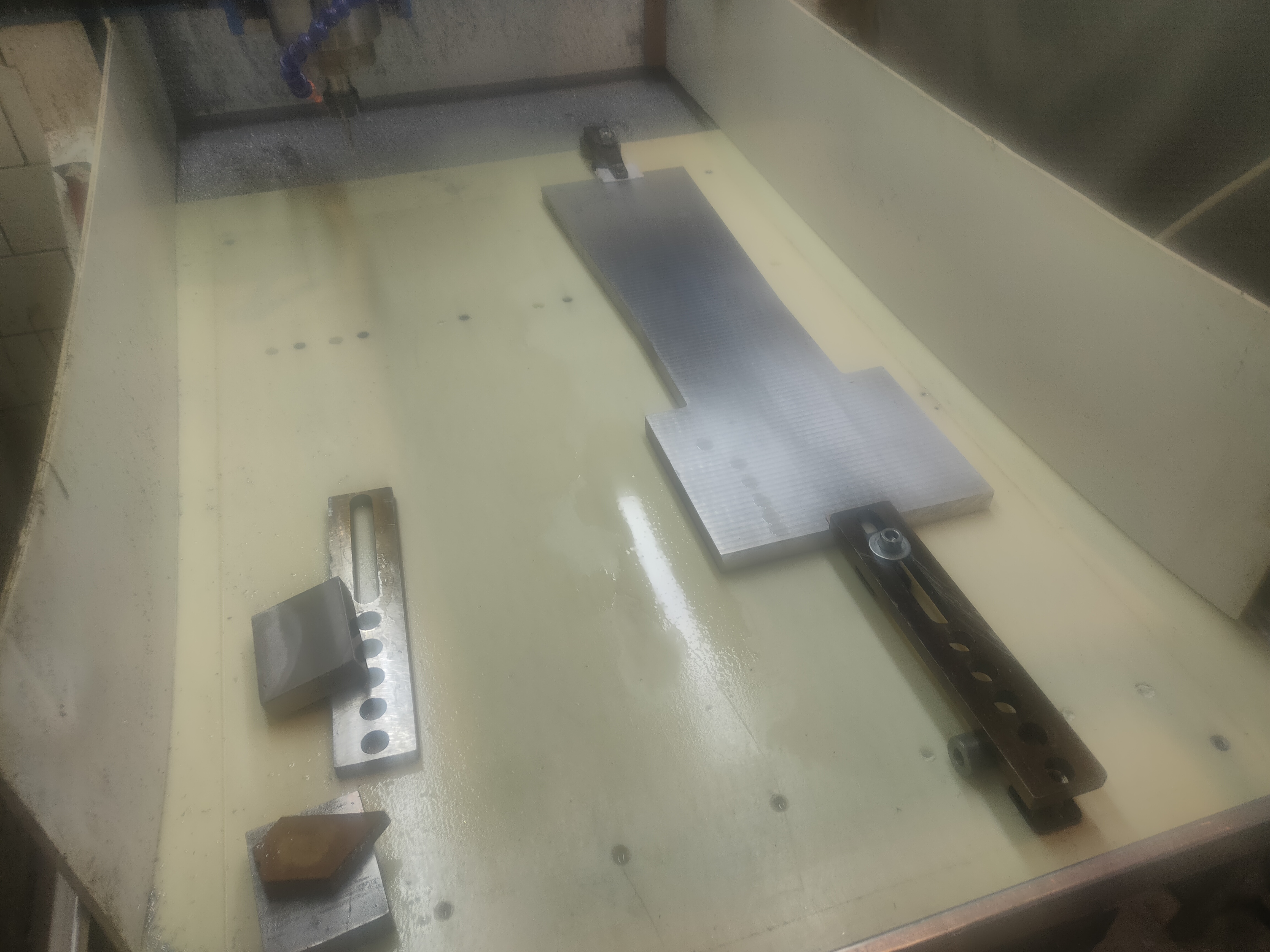

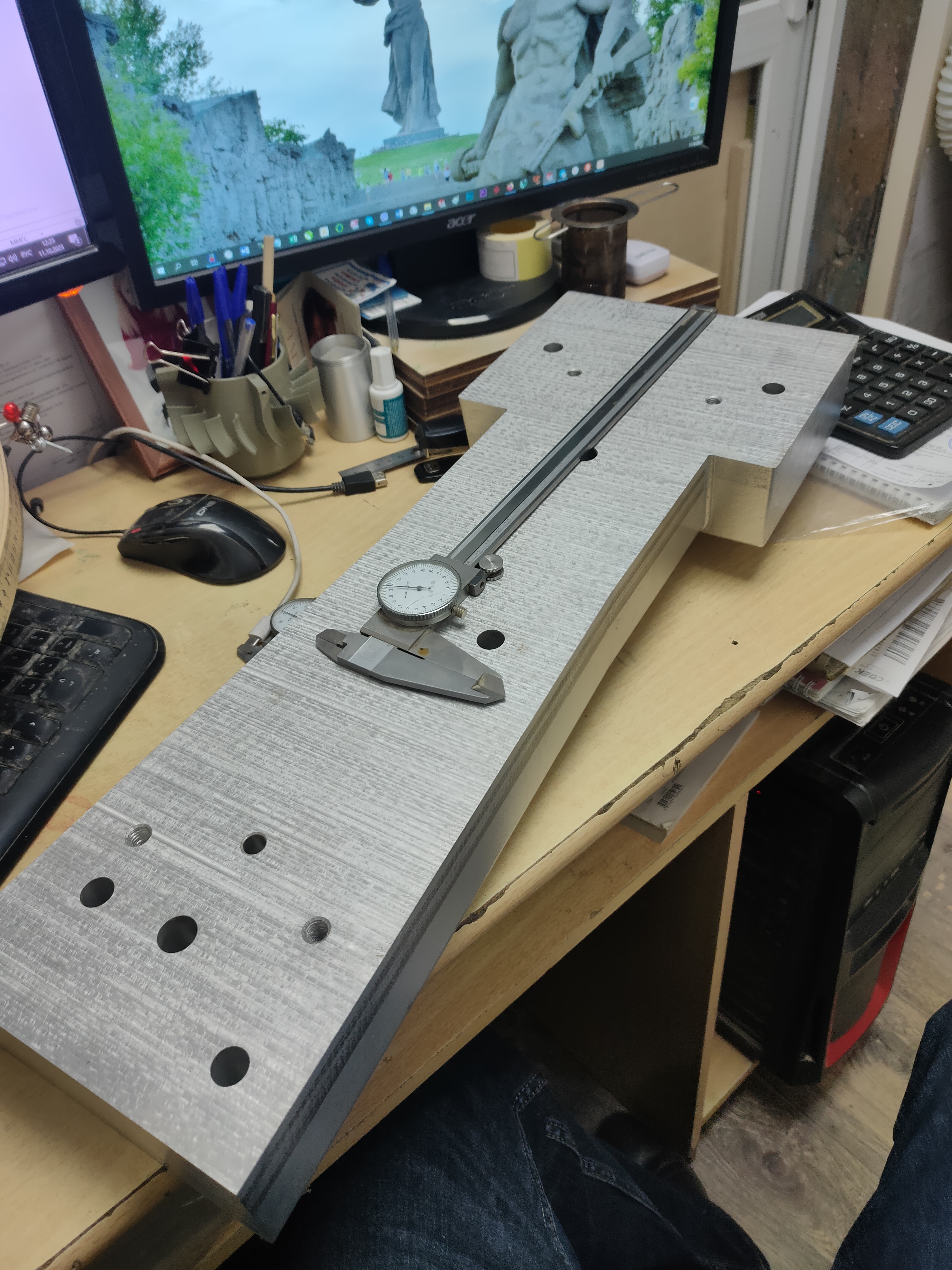

Крупногабаритная алюминиевая плита с массивом отверстий — обработка за одну установку.

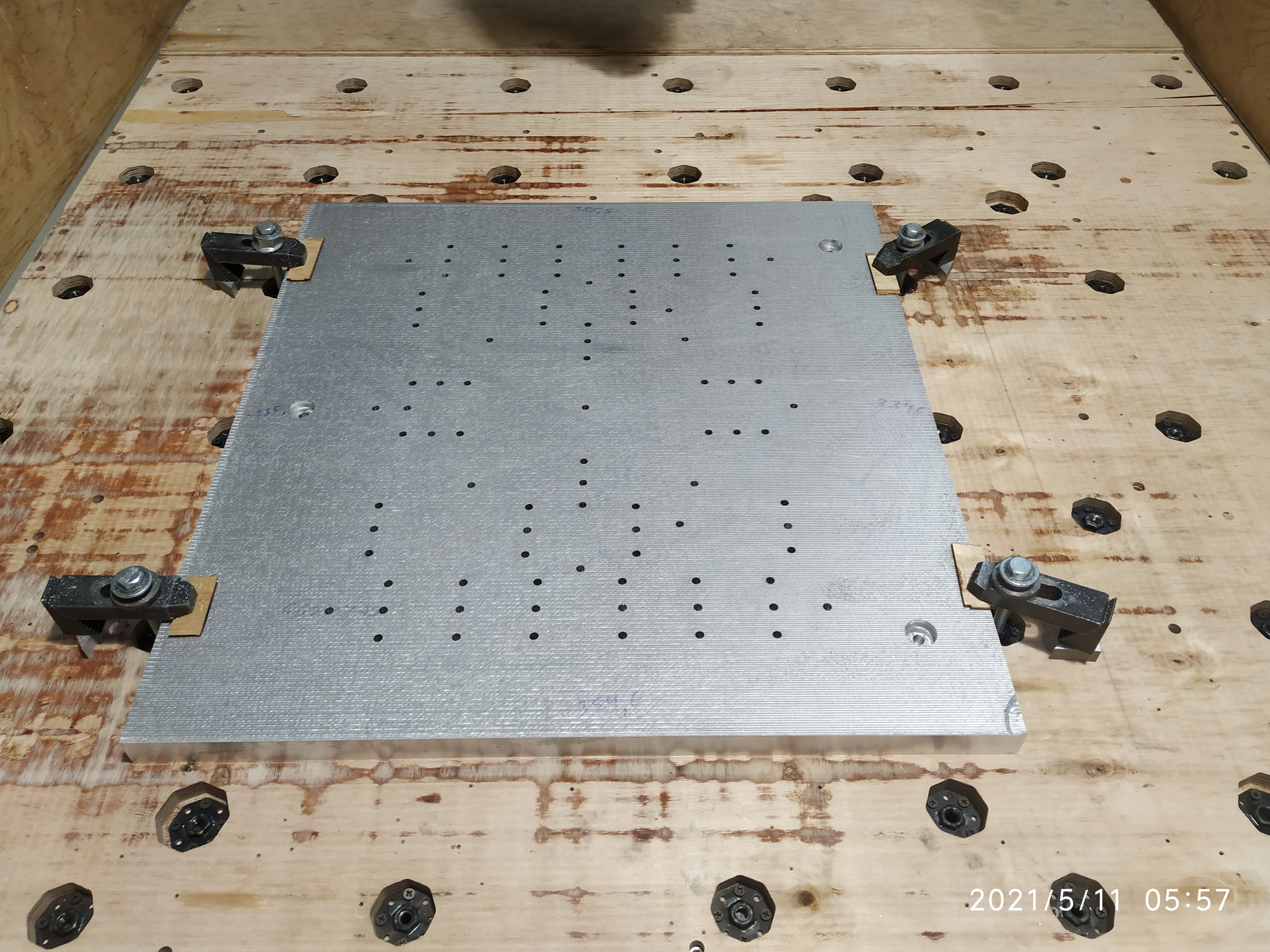

Прецизионная плита с точками сверления — Прецизионная плита с десятками отверстий — точки сверления вымерены с точностью до сотых долей мм.

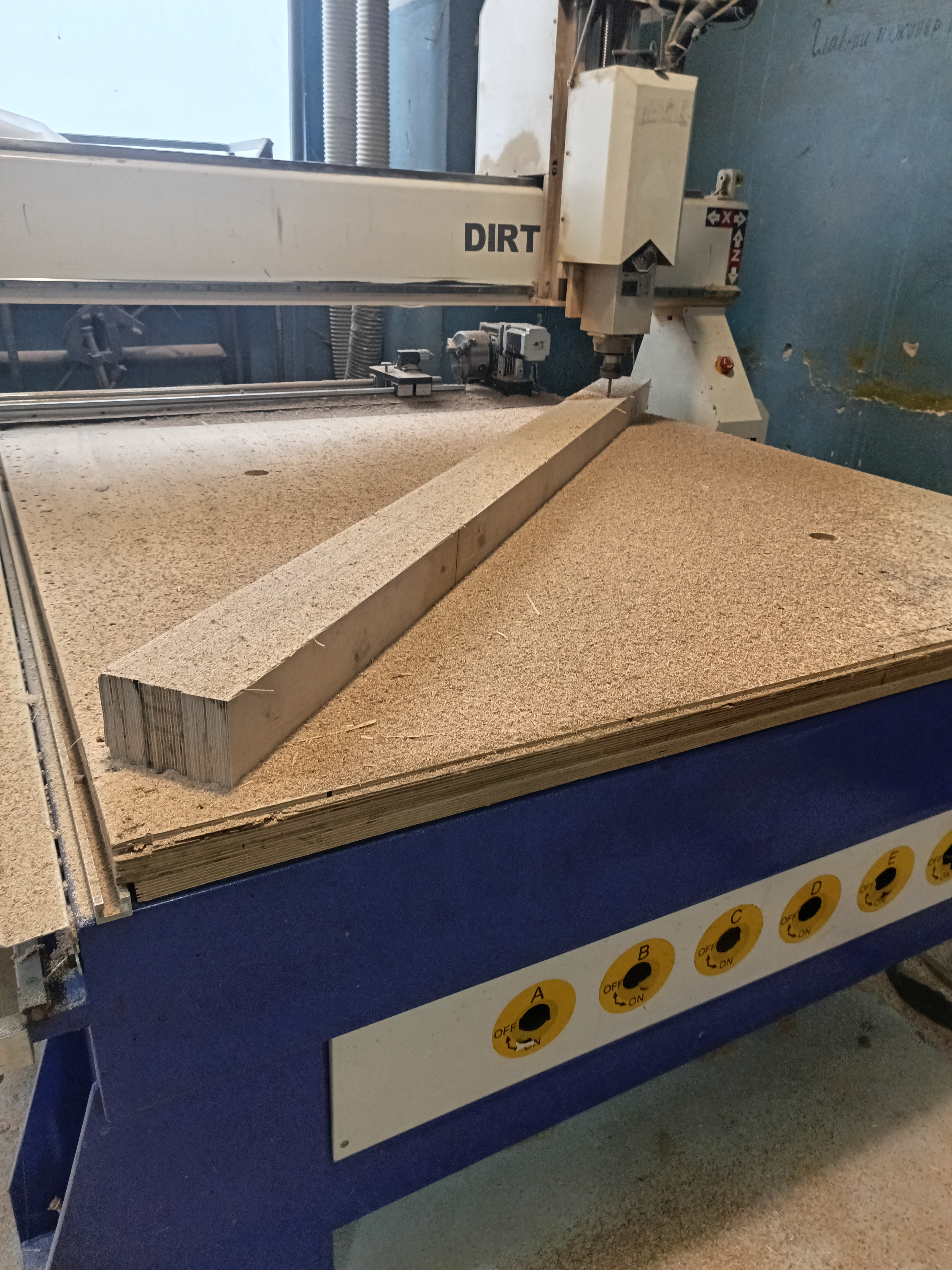

Раскрой длинной плиты ДСП на портальном станке — Раскрой длинной плиты на портальном станке — поле до 1500×1500 мм обрабатывается целиком.

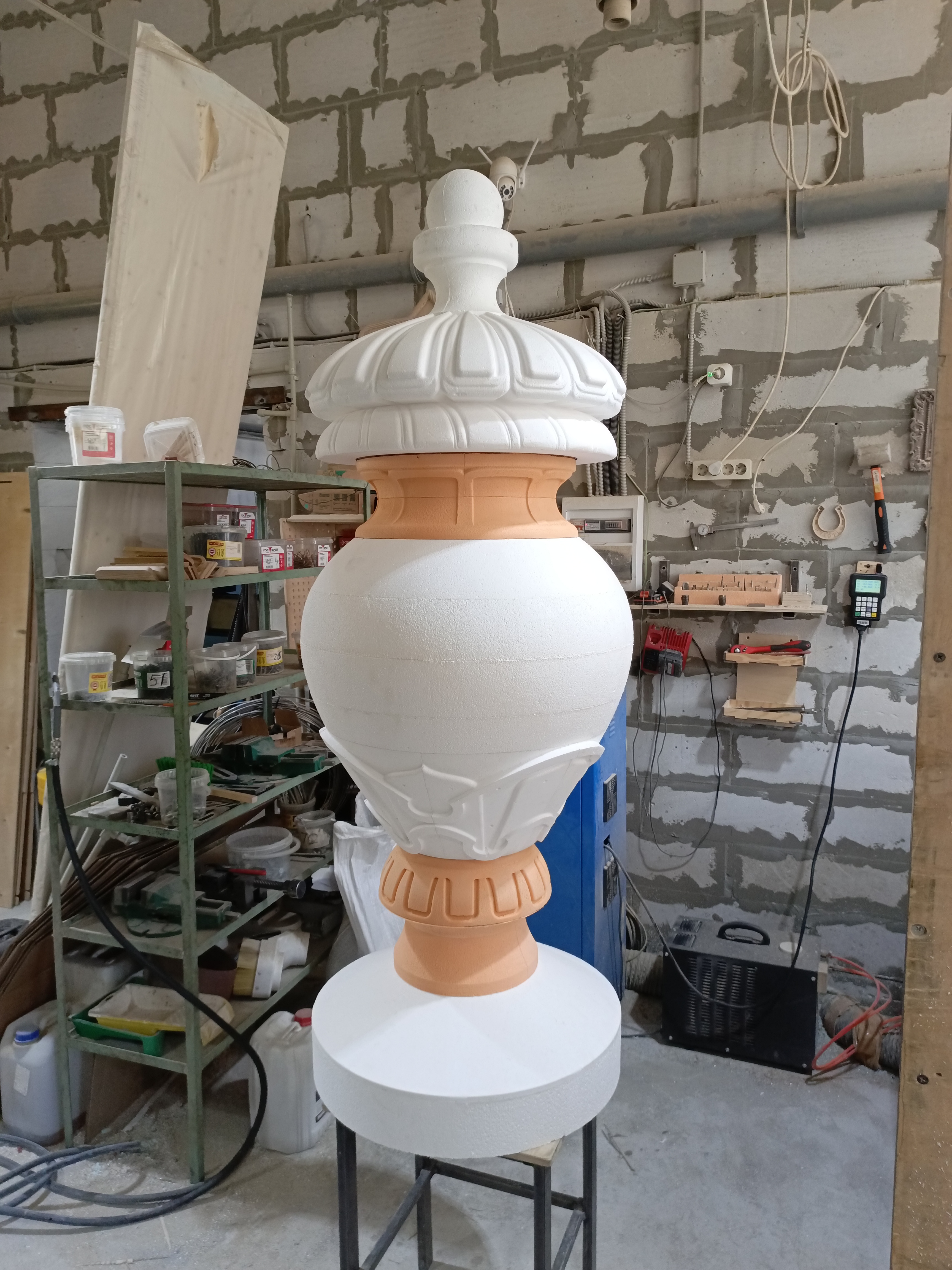

Крупный декоративный элемент из пенопласта — объёмная фрезеровка архитектурной формы.

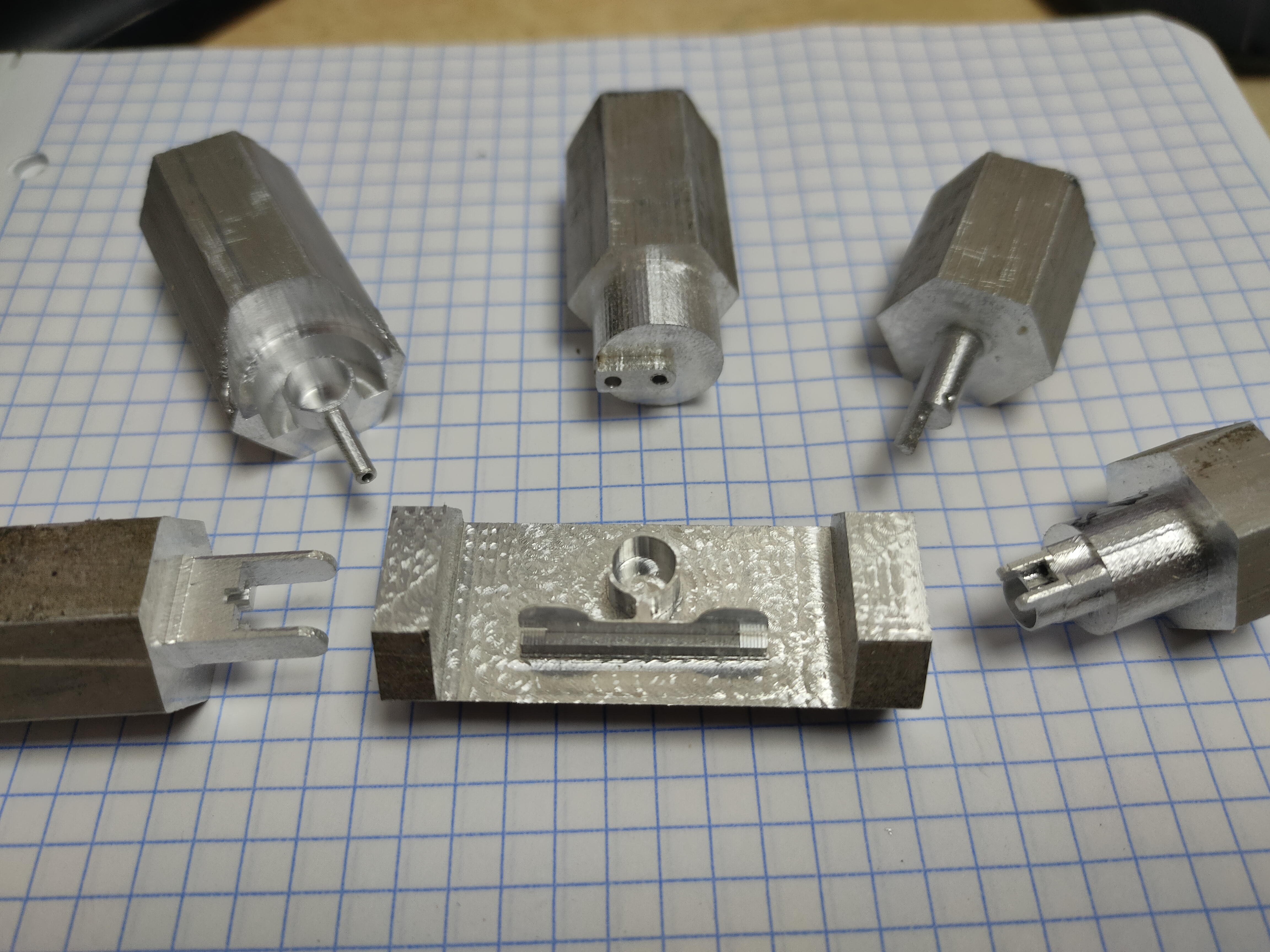

Мелкая серия точных алюминиевых деталей — крепёж и переходники, партия до нескольких десятков штук.

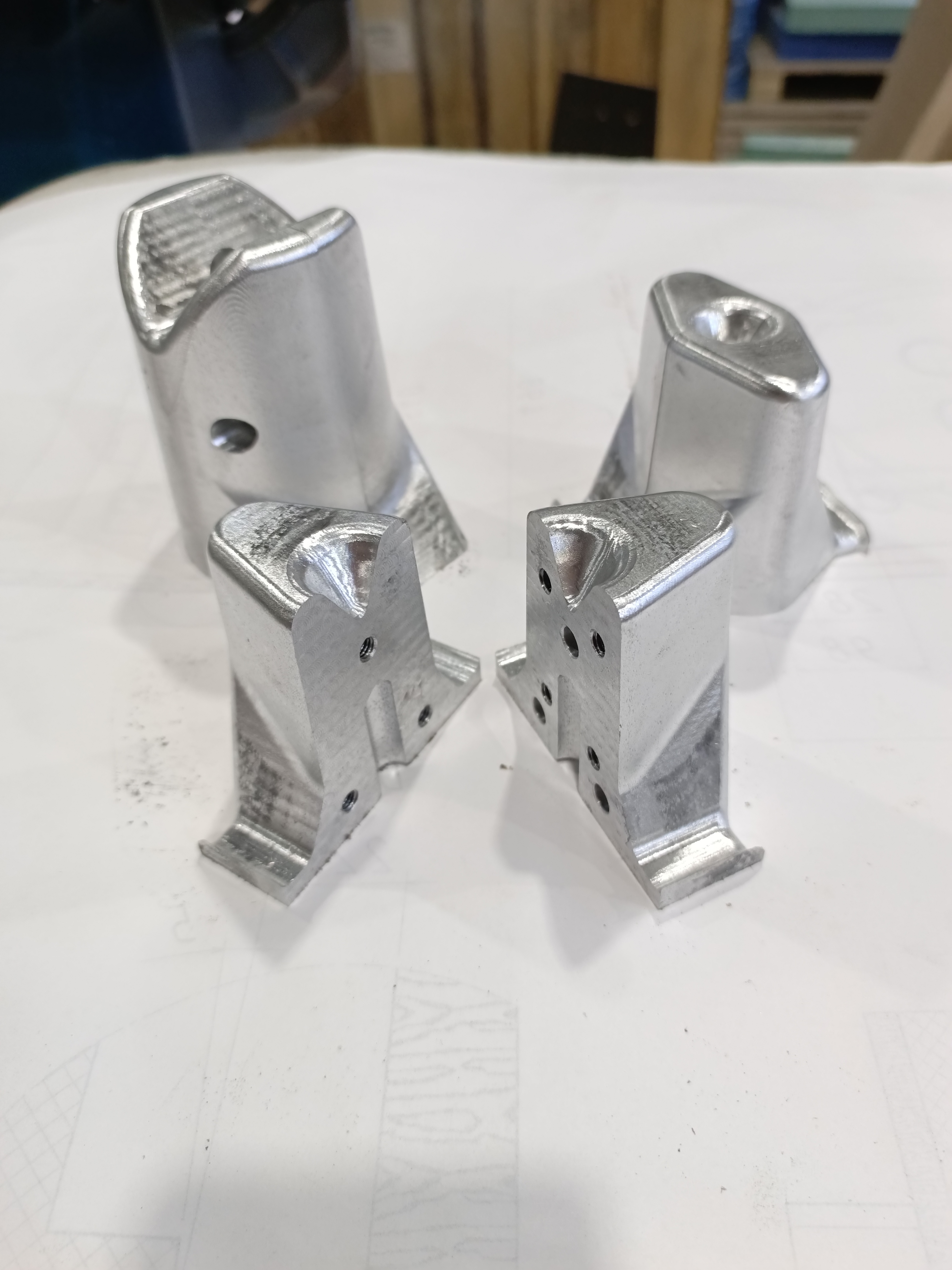

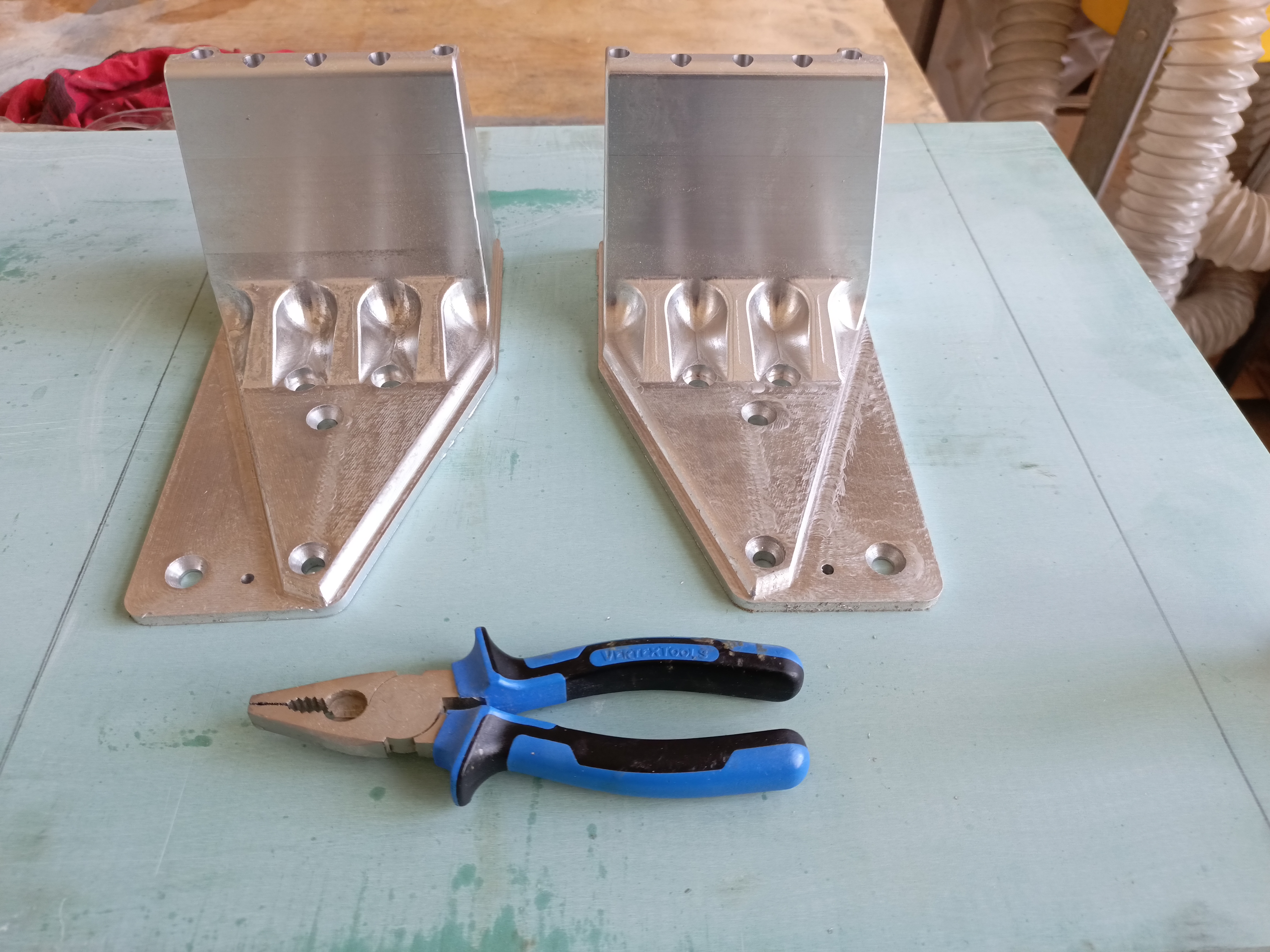

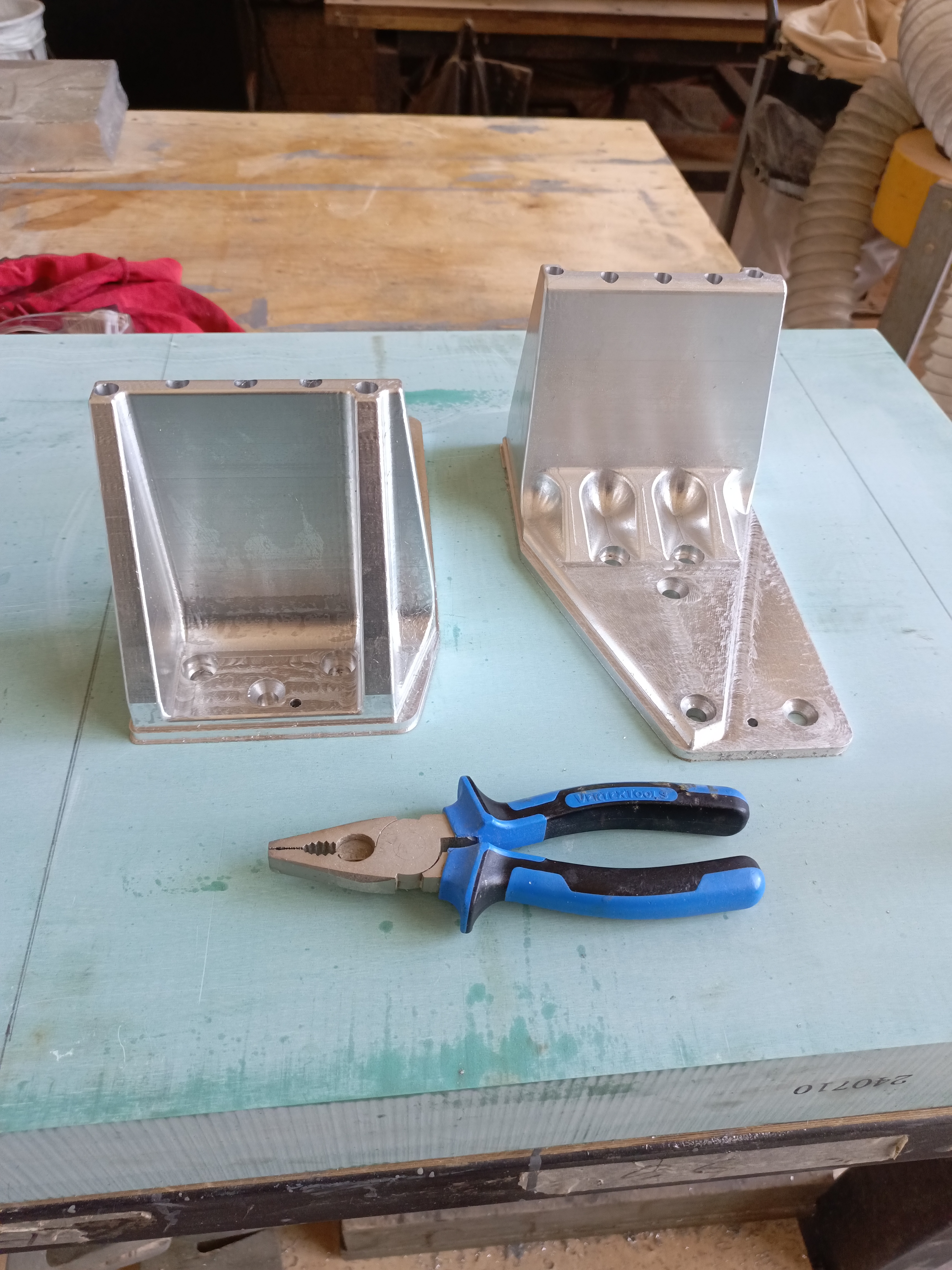

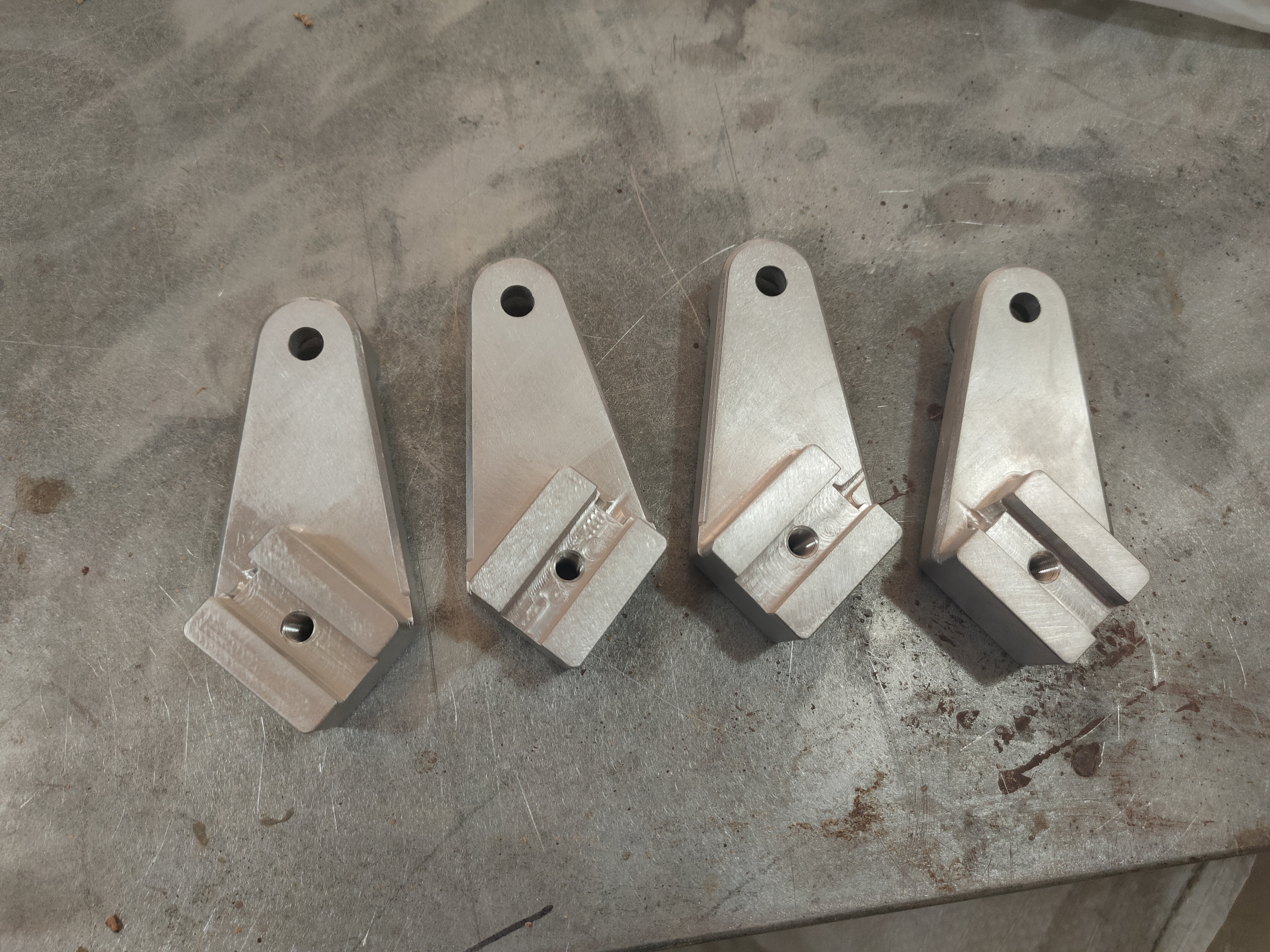

Мелкосерийная партия угловых алюминиевых кронштейнов — одинаковая точность на каждой детали.

Субподряд — платы из текстолита с отверстиями — Субподряд для производства — платы из текстолита с отверстиями, по чертежам заказчика.

Серийная партия пластиковых деталей в сборочном приспособлении — субподряд для завода-партнёра.

Материалы

Капролон, фторопласт, полиацеталь, текстолит, алюминий, латунь, стеклотекстолит, фанера, МДФ, пластики. Подберём материал под вашу задачу.

Капролон — шестерни цилиндрические (модуль 1–6, число зубьев 12–200, делительный диаметр до 300 мм, работают в парах с металлическими шестернями без смазки), шнеки и червяки для дозаторов и питателей, ролики конвейерные, втулки и подшипники скольжения — замена бронзовых, в 3–5 раз дешевле.

Фторопласт — прокладки для нефтегаза (Ф-4, ГОСТ 10007-80, давление до 250 бар, температура до +260 °C), уплотнения и вставки для арматуры: сёдла шаровых кранов, вставки-уплотнения для задвижек.

Алюминиевый корпус на столе фрезерного станка — снятие фасок по периметру.

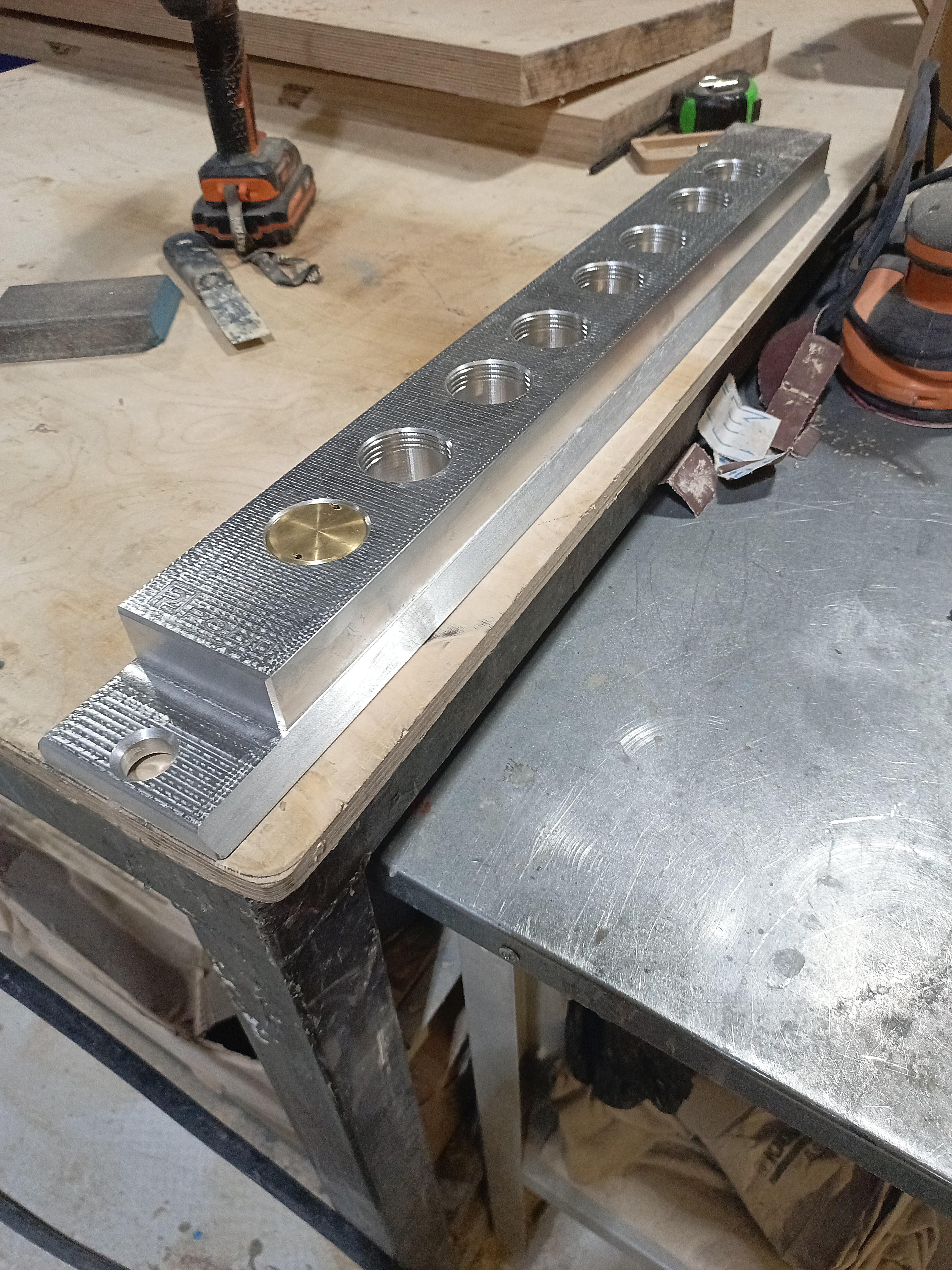

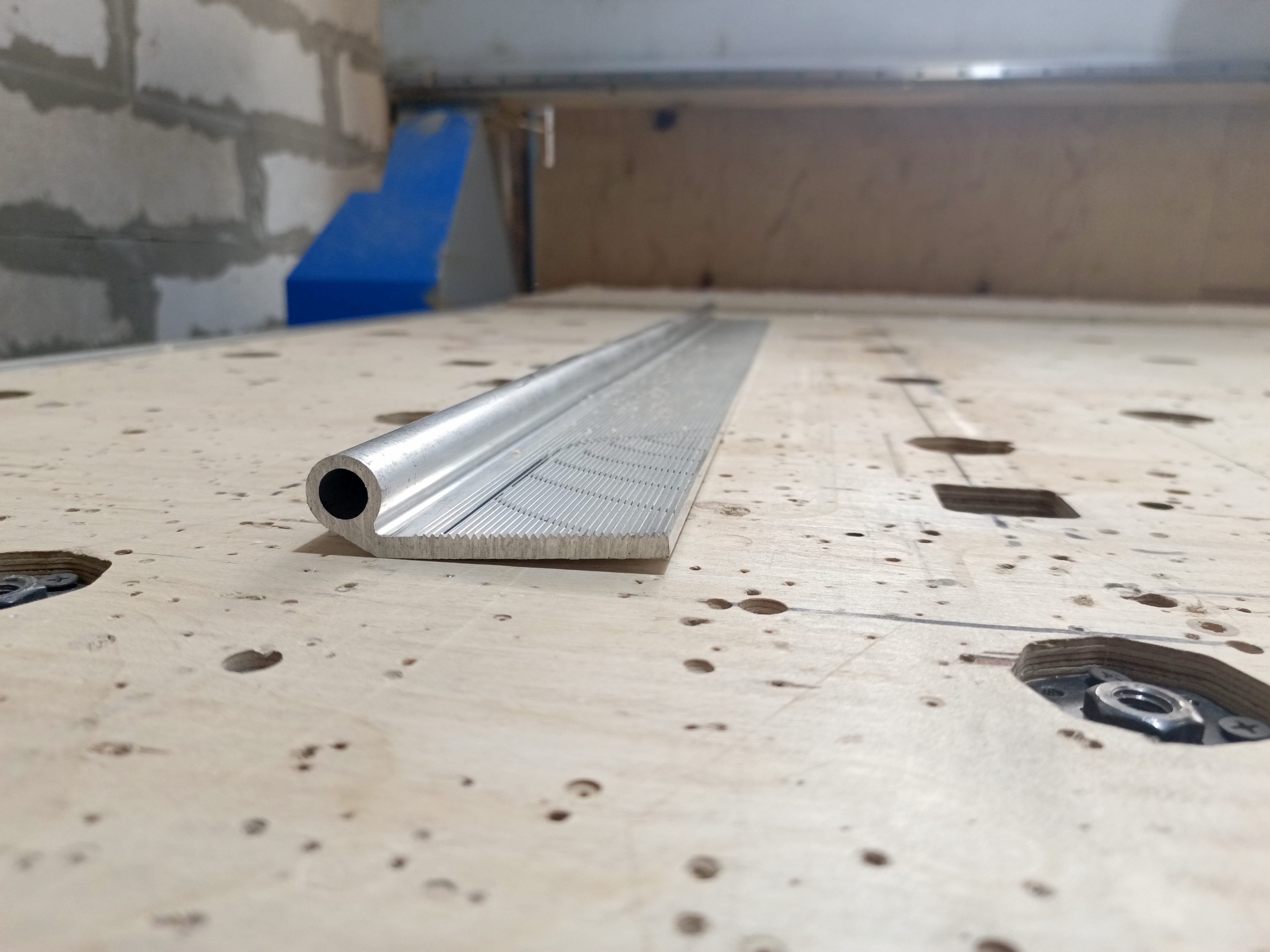

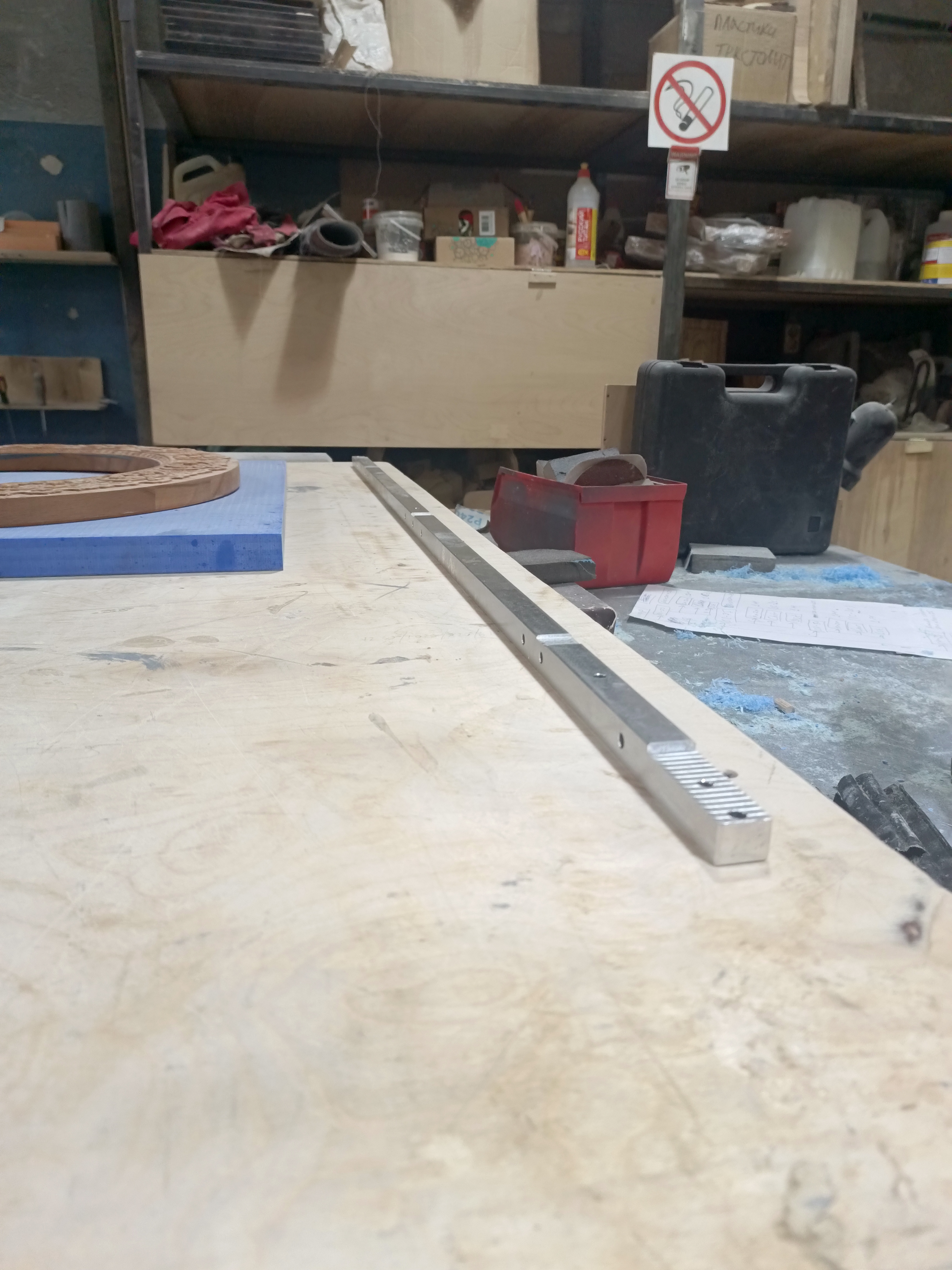

Фрезеровка длинного алюминиевого кронштейна с рядом отверстий.

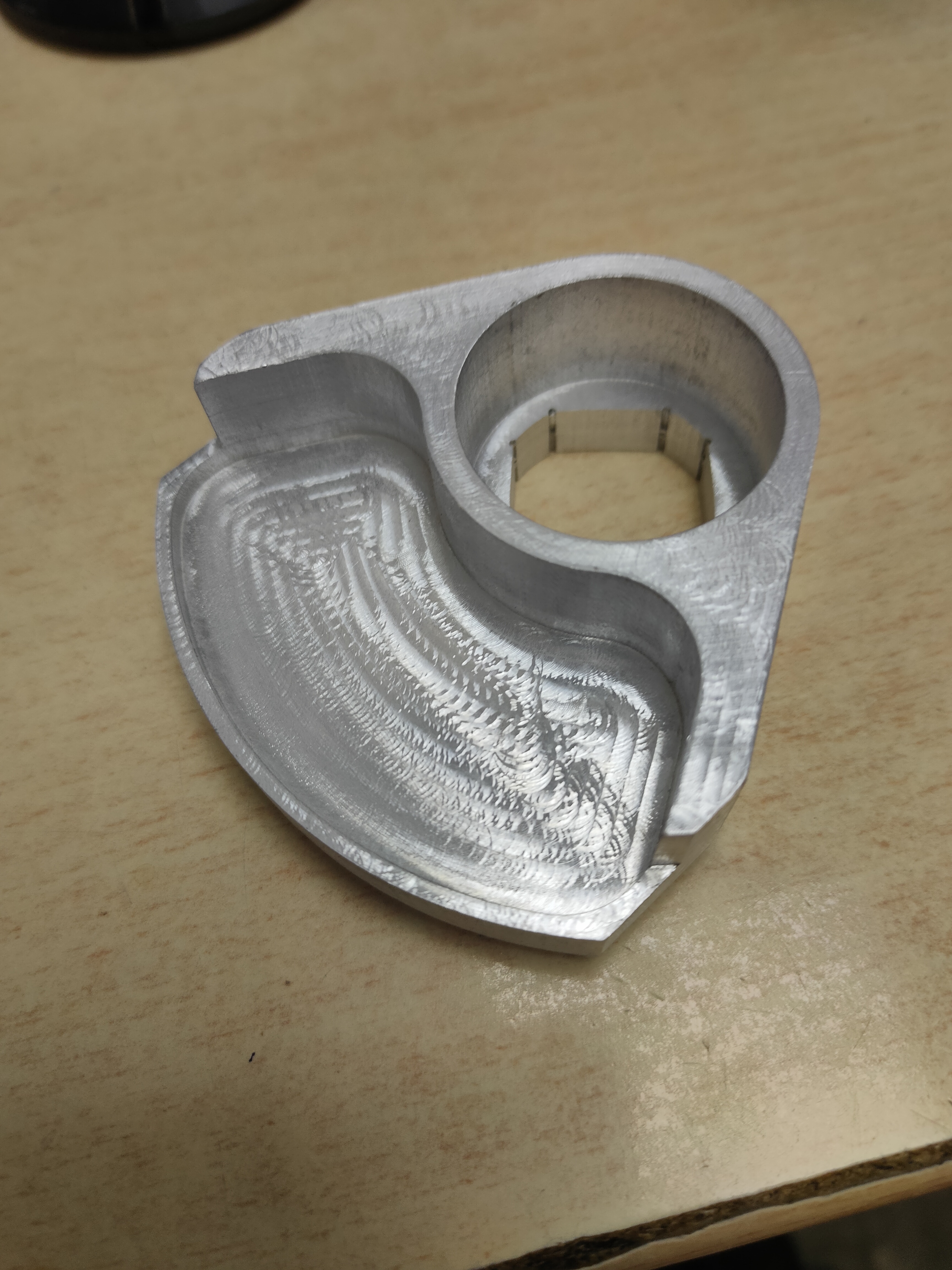

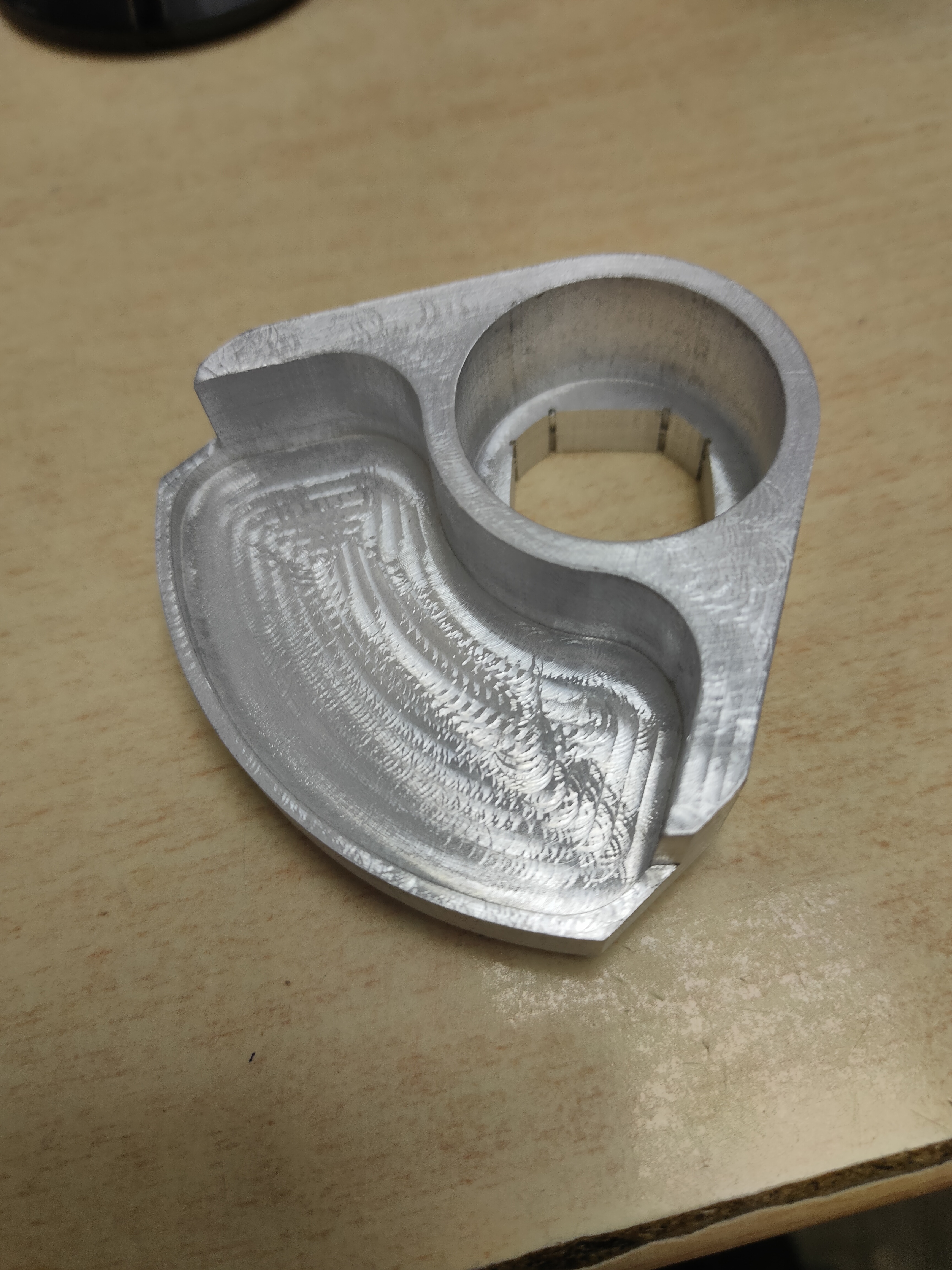

Сложная алюминиевая деталь с посадочными расточками и фланцем крепления.

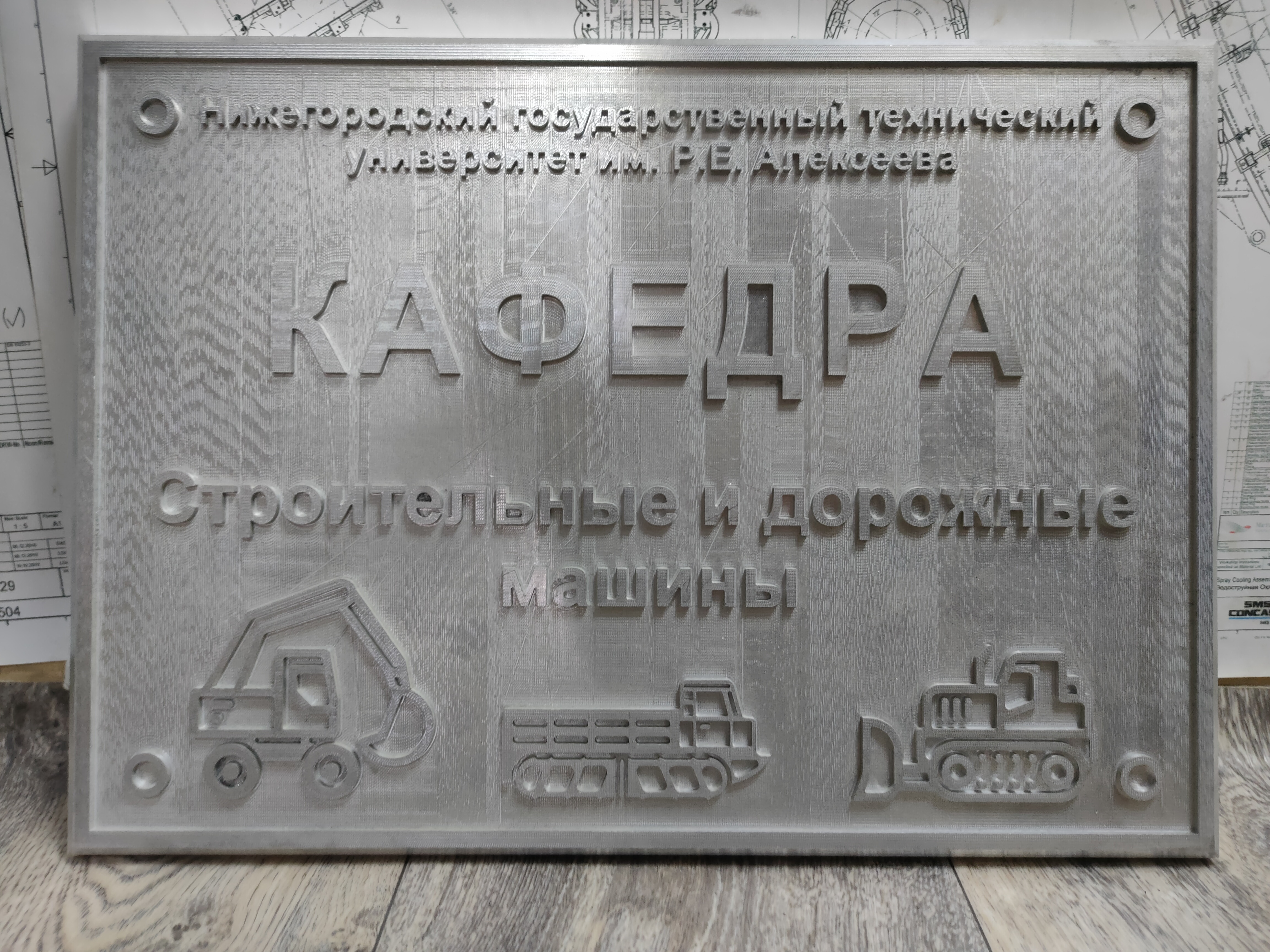

Гравировка алюминиевой таблички для кафедры вуза — Гравировка алюминиевой таблички — рельефный текст и пиктограммы.

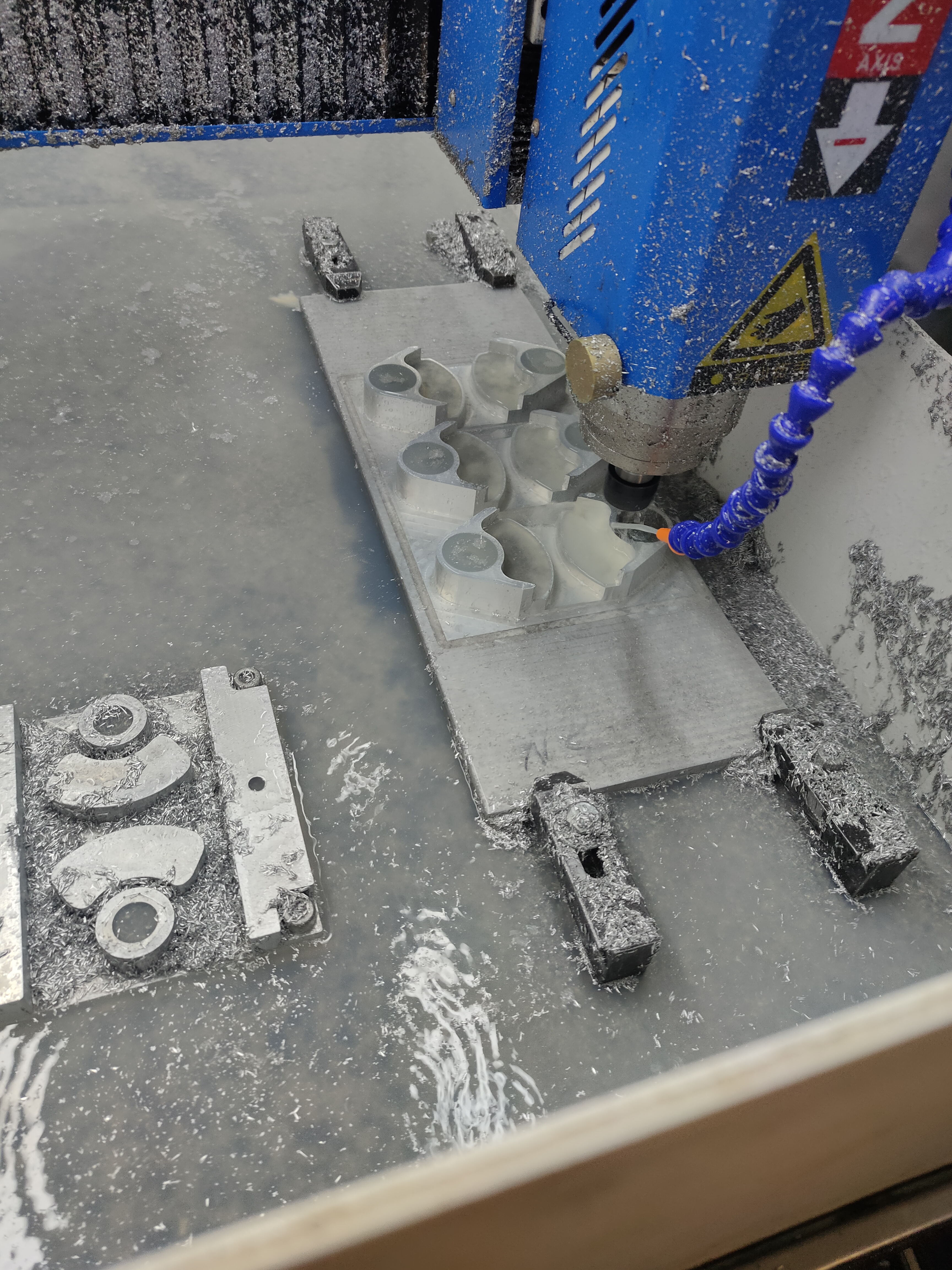

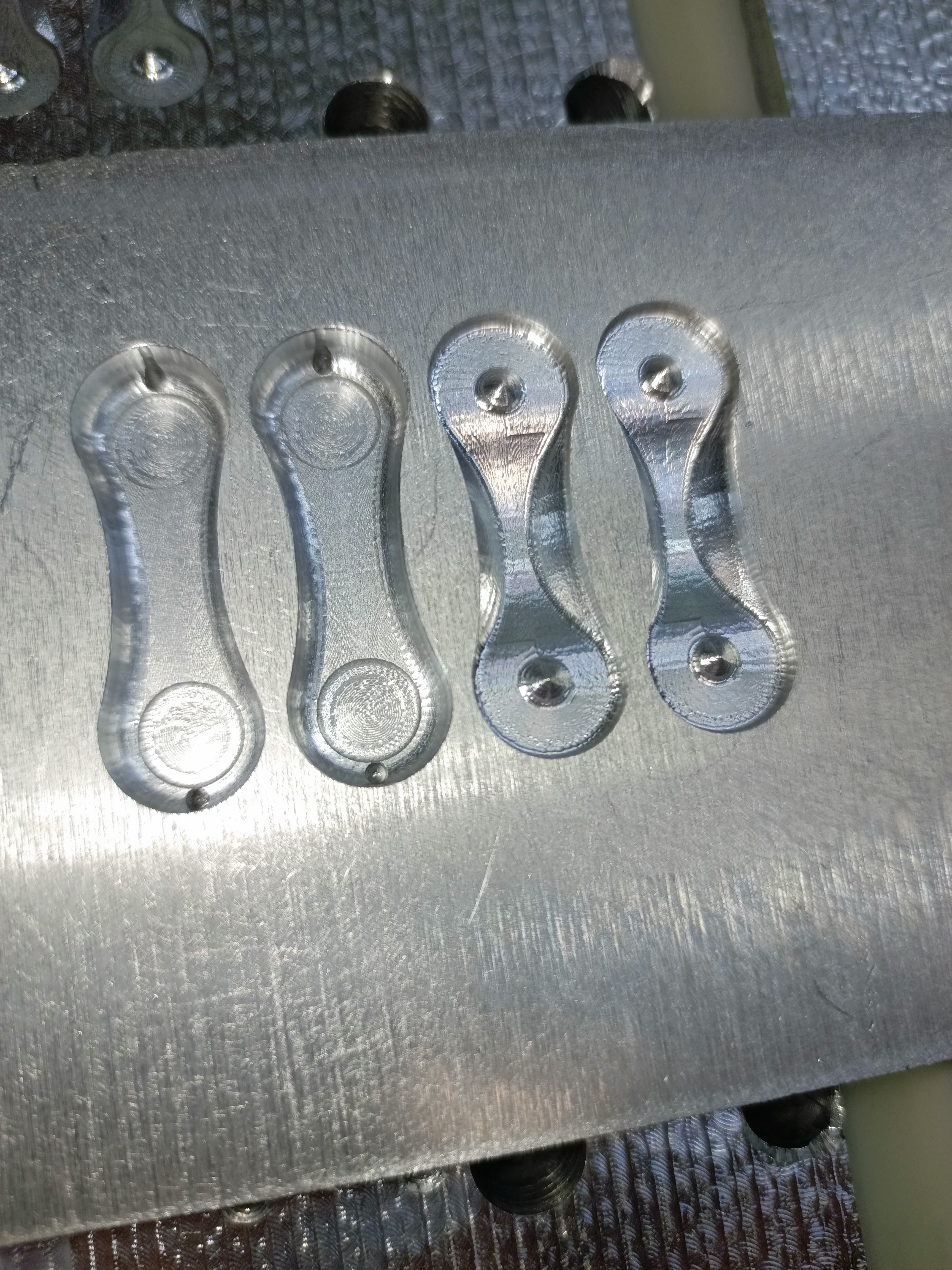

Партия алюминиевых деталей на столе станка — фрезеровка карманов по программе.

Ажурная фрезеровка МДФ-панели — растительный орнамент по программе.

Фрезеровка паза в МДФ-плите — Фрезеровка квадратного паза в МДФ-плите.

Фанерная чаша с выемкой, видна слоистая структура — Фанерная чаша с выемкой — видна слоистая структура шпона.

Деревянные лотки с перегородками — соединение на шип, для упаковки.

Деревянные соединительные накладки с фиксирующими шипами.

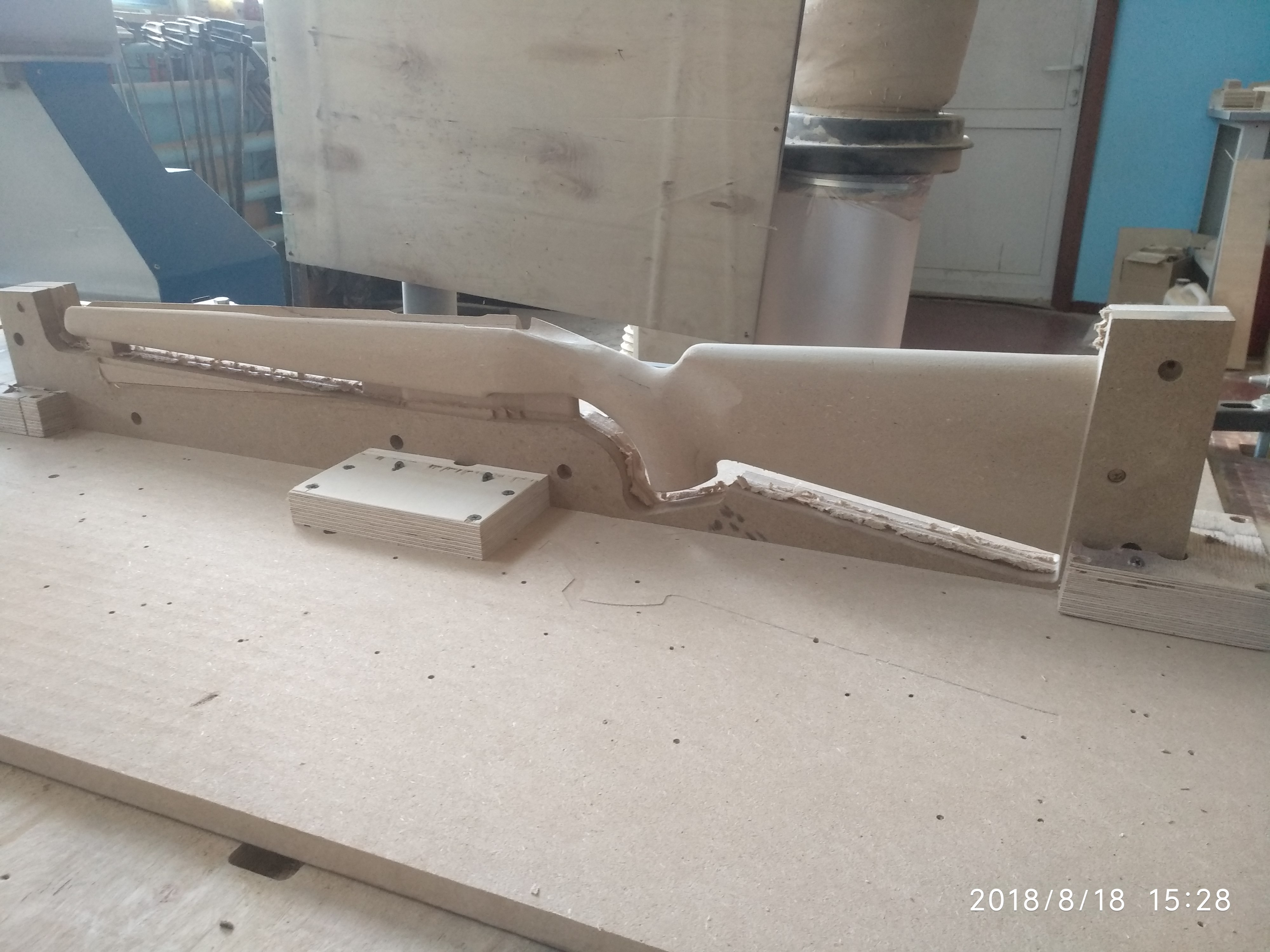

Макет приклада сложной формы из МДФ — Макет приклада сложной формы — фрезеровка по 3D-модели.

Рельефная карта области, объёмная гравировка по дереву — Рельефная карта Нижегородской области — объёмная гравировка по дереву.

Резные декоративные элементы из дерева — Резные декоративные элементы — ажурная панель, накладки, рама зеркала.

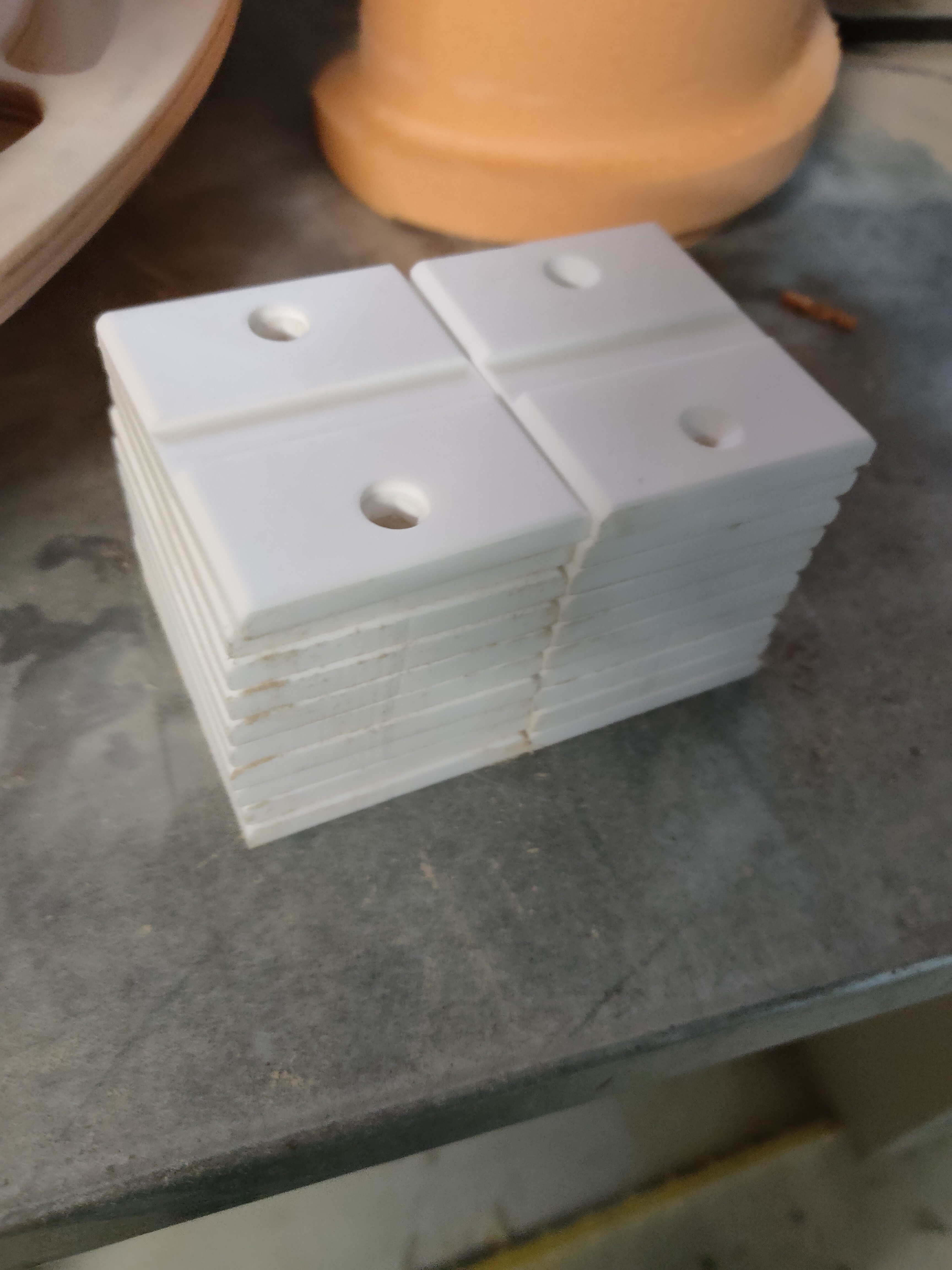

Партия фторопластовых пластин с крепёжными отверстиями.

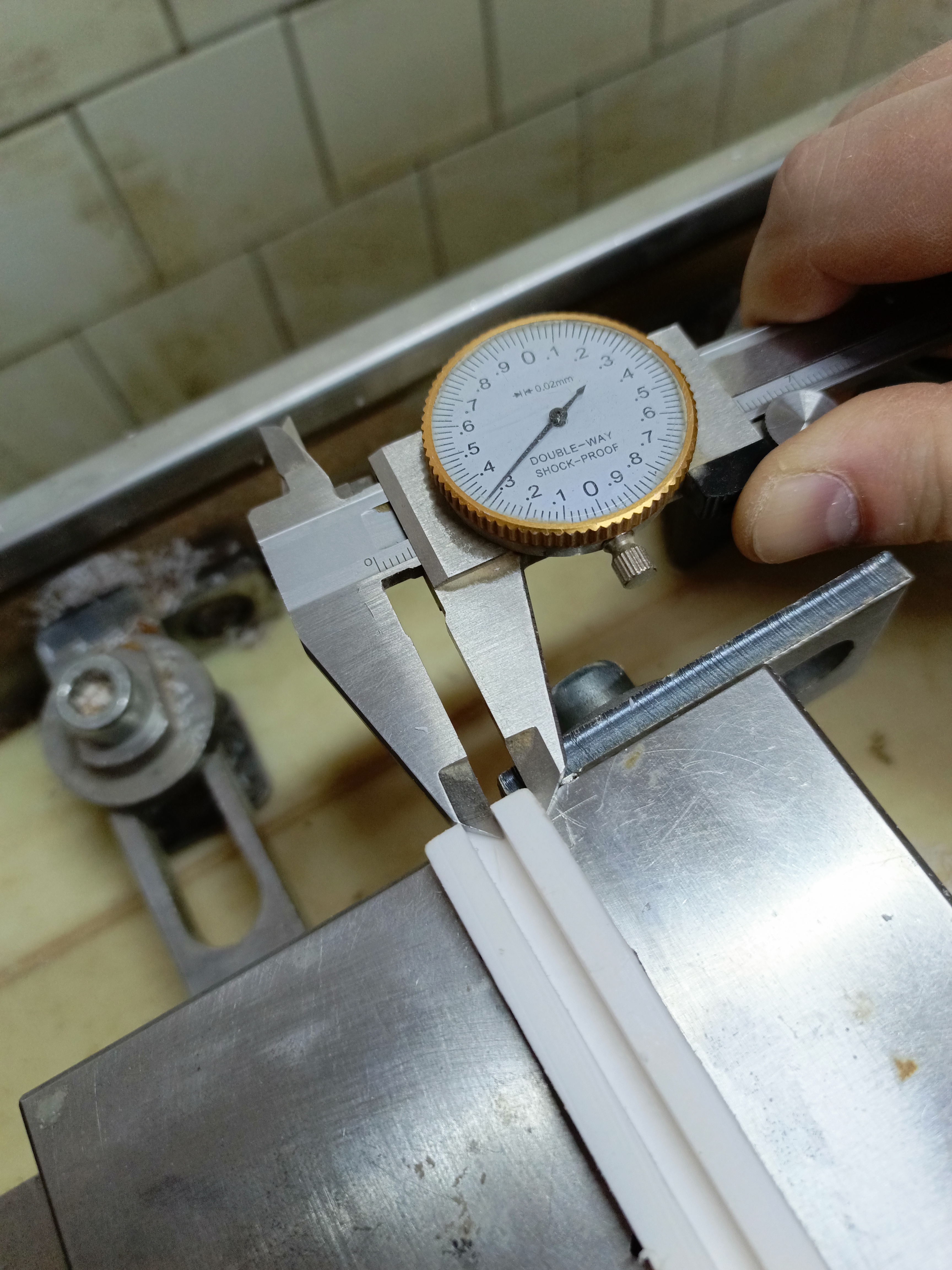

Контроль толщины фторопластовой полосы штангенциркулем — точность 0,02 мм.

Измерение толщины фторопласта цифровым толщиномером.

Ступенчатые фторопластовые сегменты гребенчатого профиля — Ступенчатые фторопластовые сегменты — гребенчатый профиль уплотнения.

Партия крышек из капролона в коробке — Партия крышек из капролона — серийное производство, готово к отправке.

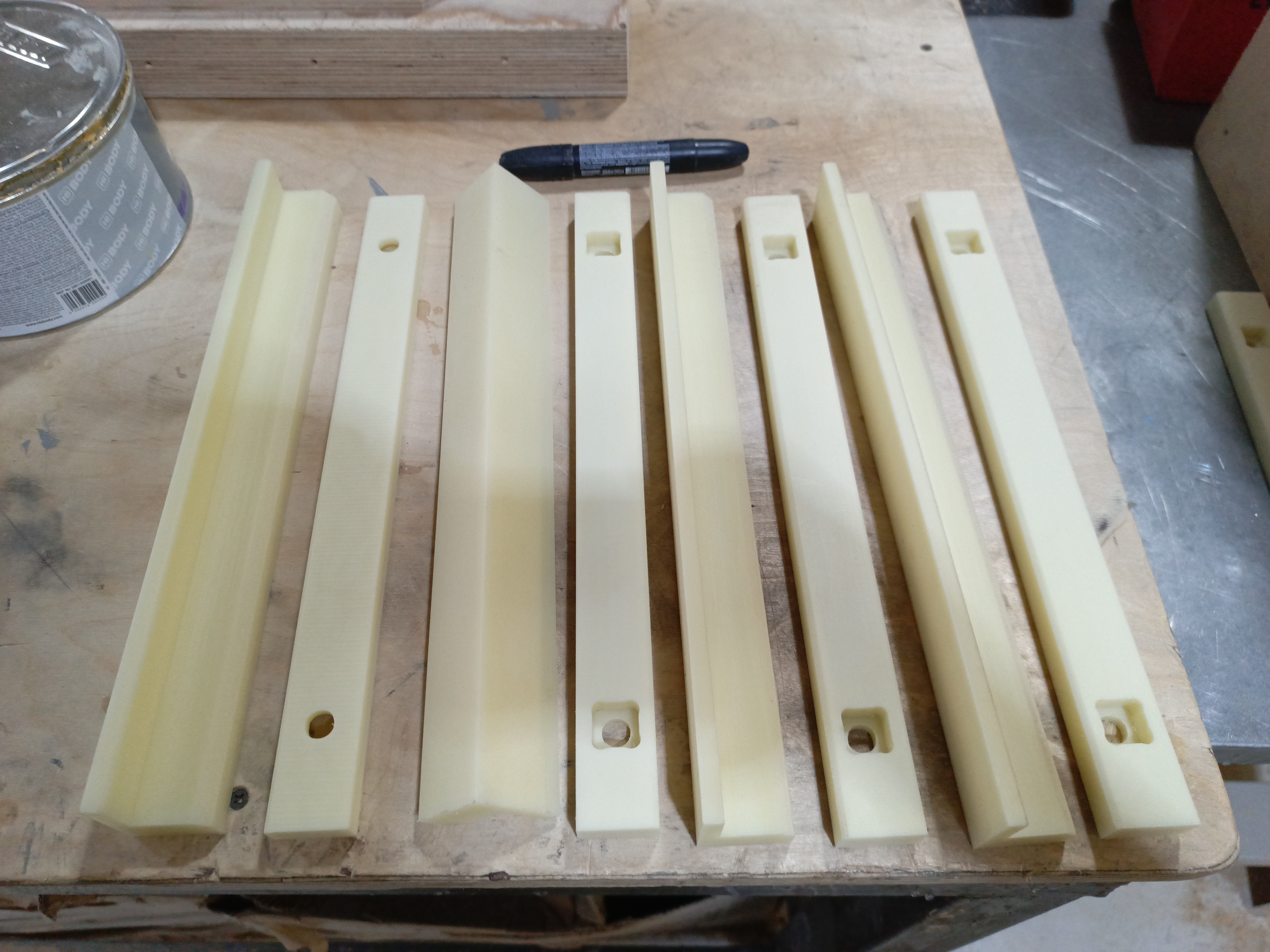

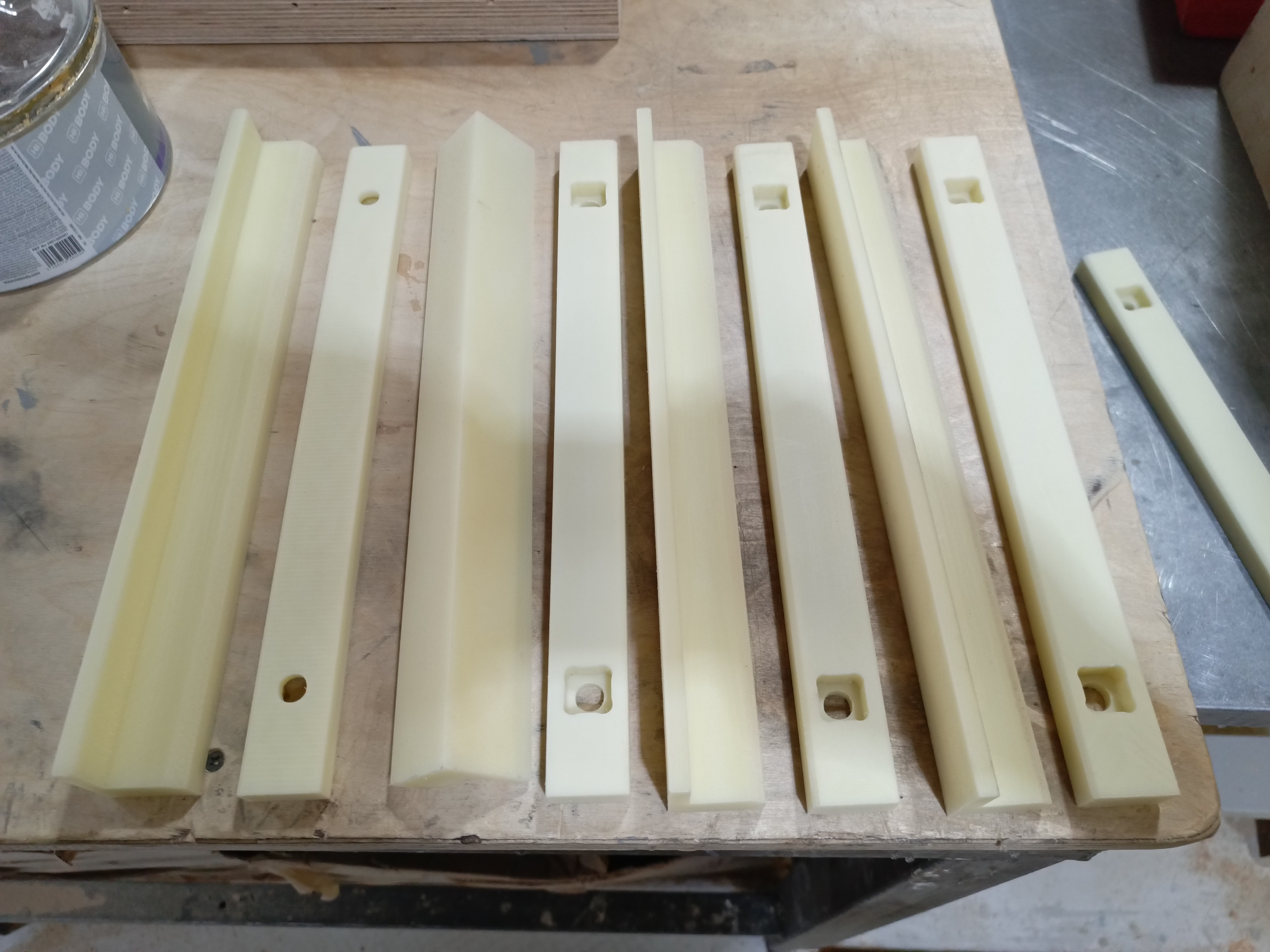

Комплект направляющих профилей из капролона — восемь одинаковых заготовок.

Точные блоки и проставки из капролона — фрезеровка по чертежу.

Направляющие планки с гребенчатым профилем — партия одинаковых деталей.

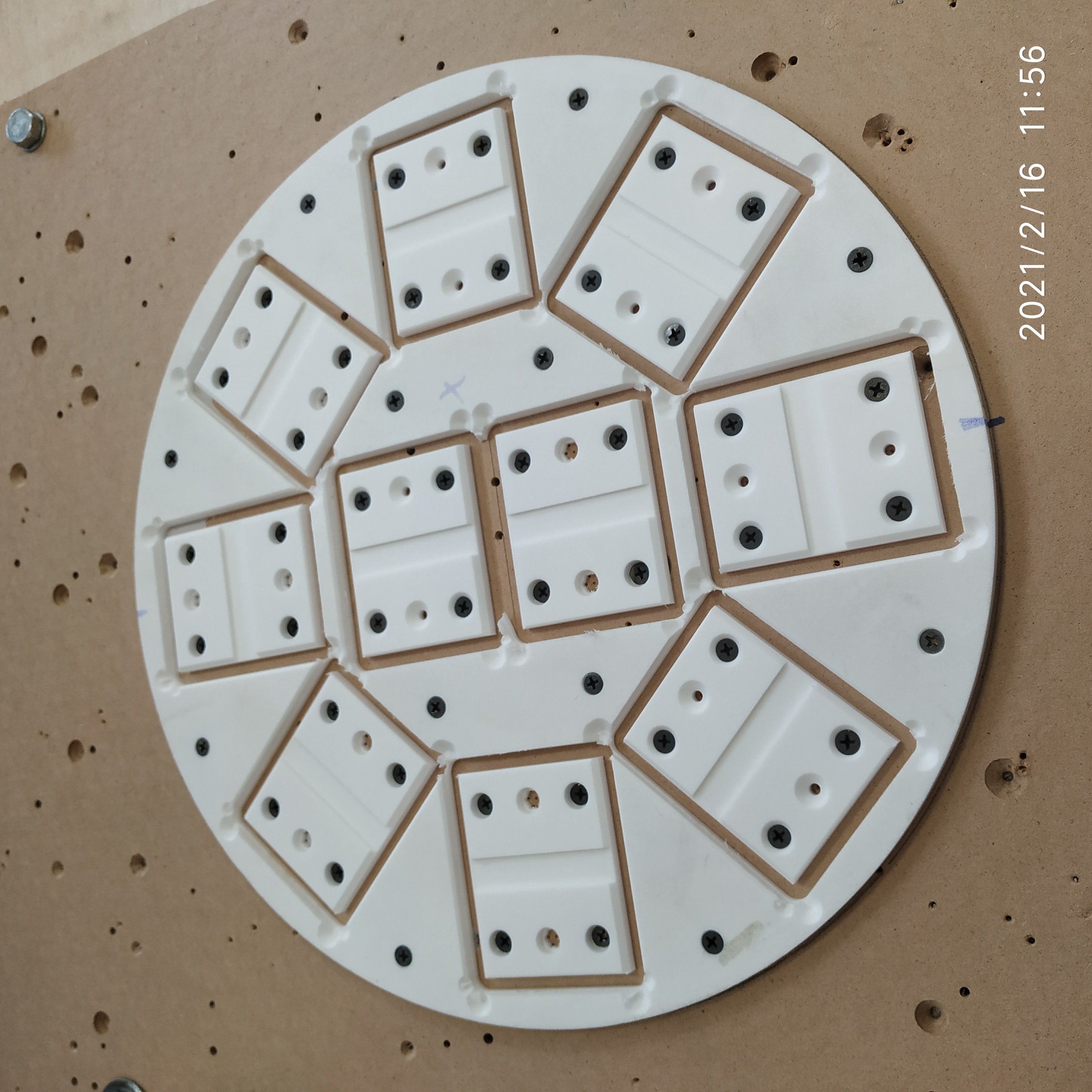

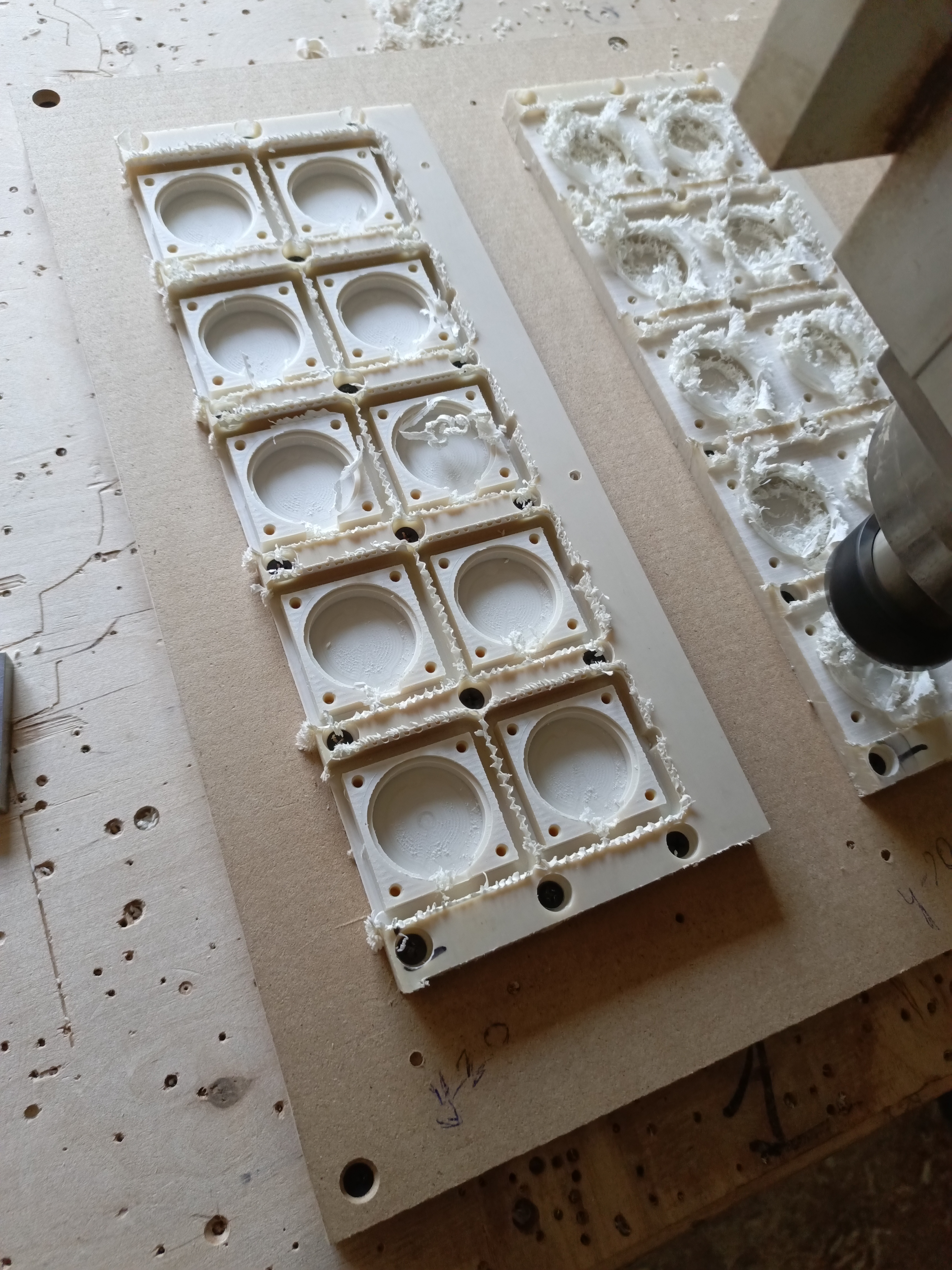

Крупная партия деталей из капролона на столе станка — фиксация прижимами.

Гравировка текста на латунной пластине — сувенирное изделие.

Латунная медаль с юбилейной гравировкой «60».

Латунный якорь с памятной гравировкой — сувенирное изделие.

Гравировка именной надписи на латунном диске на поворотном столе.

Заготовки из модельного пластика на технологической плите — комплект элементов формы.

Пресс-форма из модельного пластика с посадочными вставками.

Модельная заготовка сложной архитектурной формы из модельного пластика.

Фигурные детали из модельного пластика — парные элементы сложного профиля.

Фрезеровка волнистой поверхности пенопластовой матрицы.

Пенопластовый лоток с ячейками для упаковки круглых деталей.

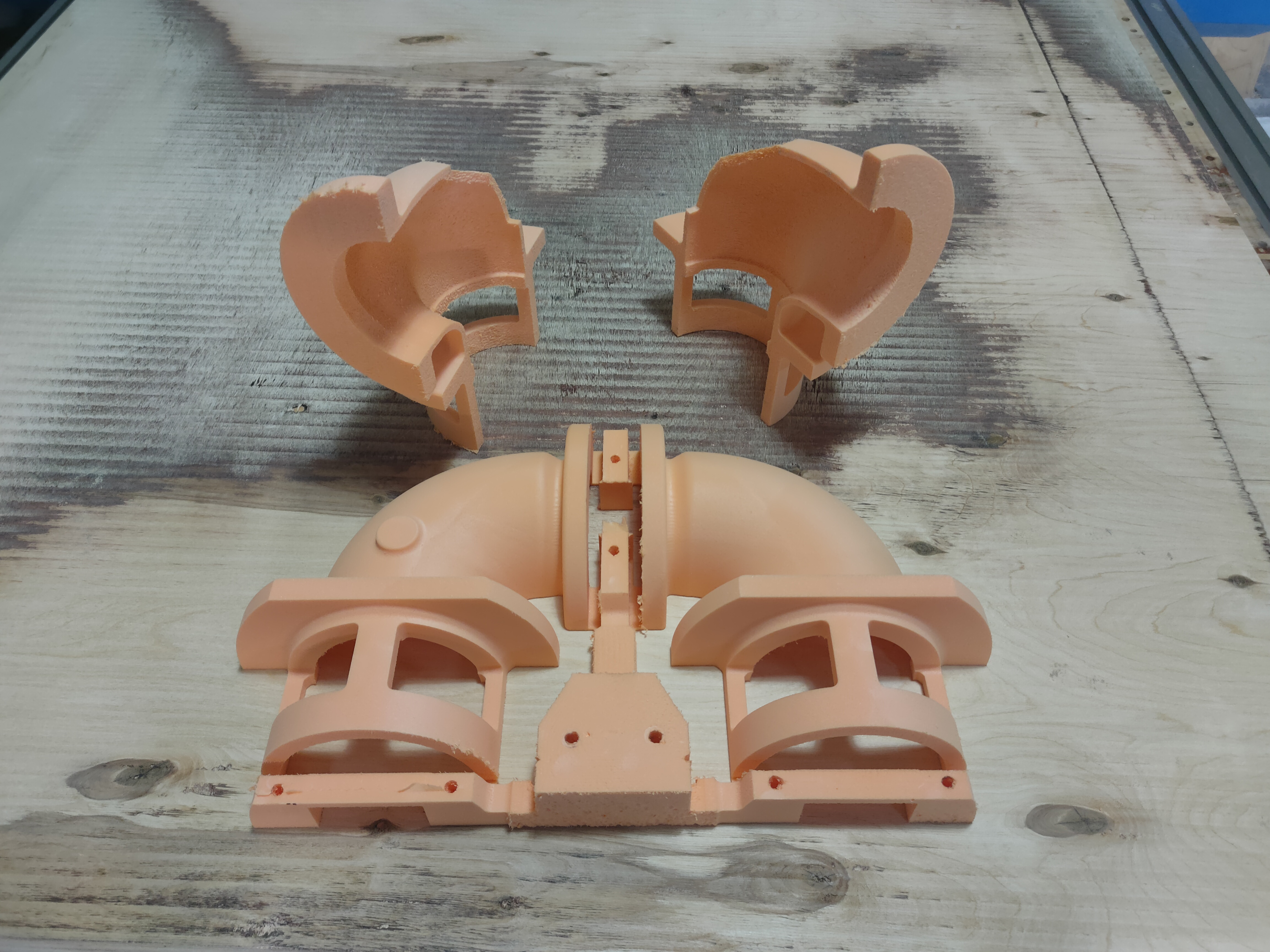

Модель фасонного колена из пенопласта — для литья по газифицируемым моделям.

Кольцевая пенопластовая заготовка с фигурными вставками.

Корпус из АБС-пластика со скруглённым контуром — Корпус из АБС-пластика с плавным скруглённым контуром.

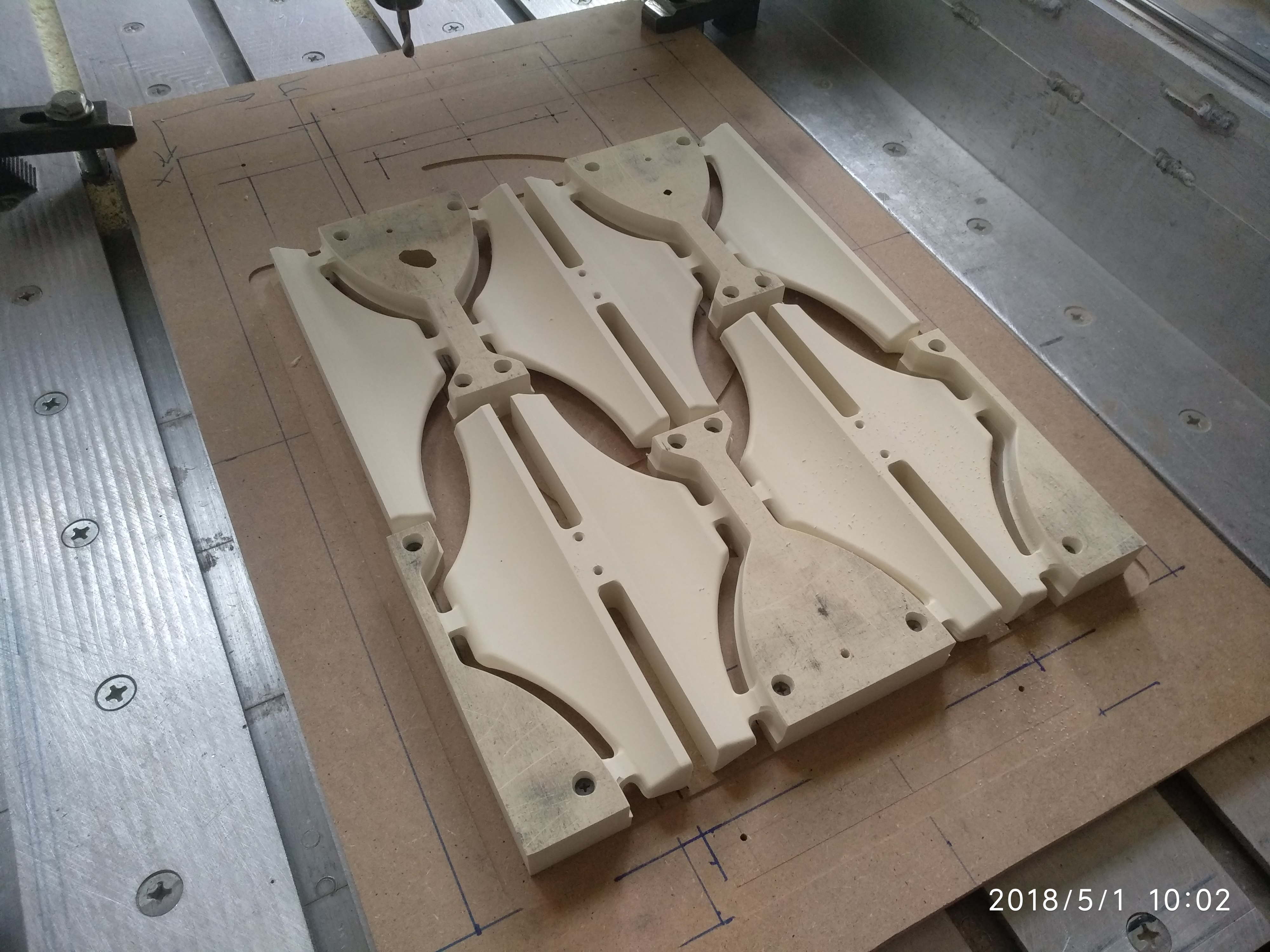

Фигурные детали из пластика на столе станка — партия одинаковых заготовок.

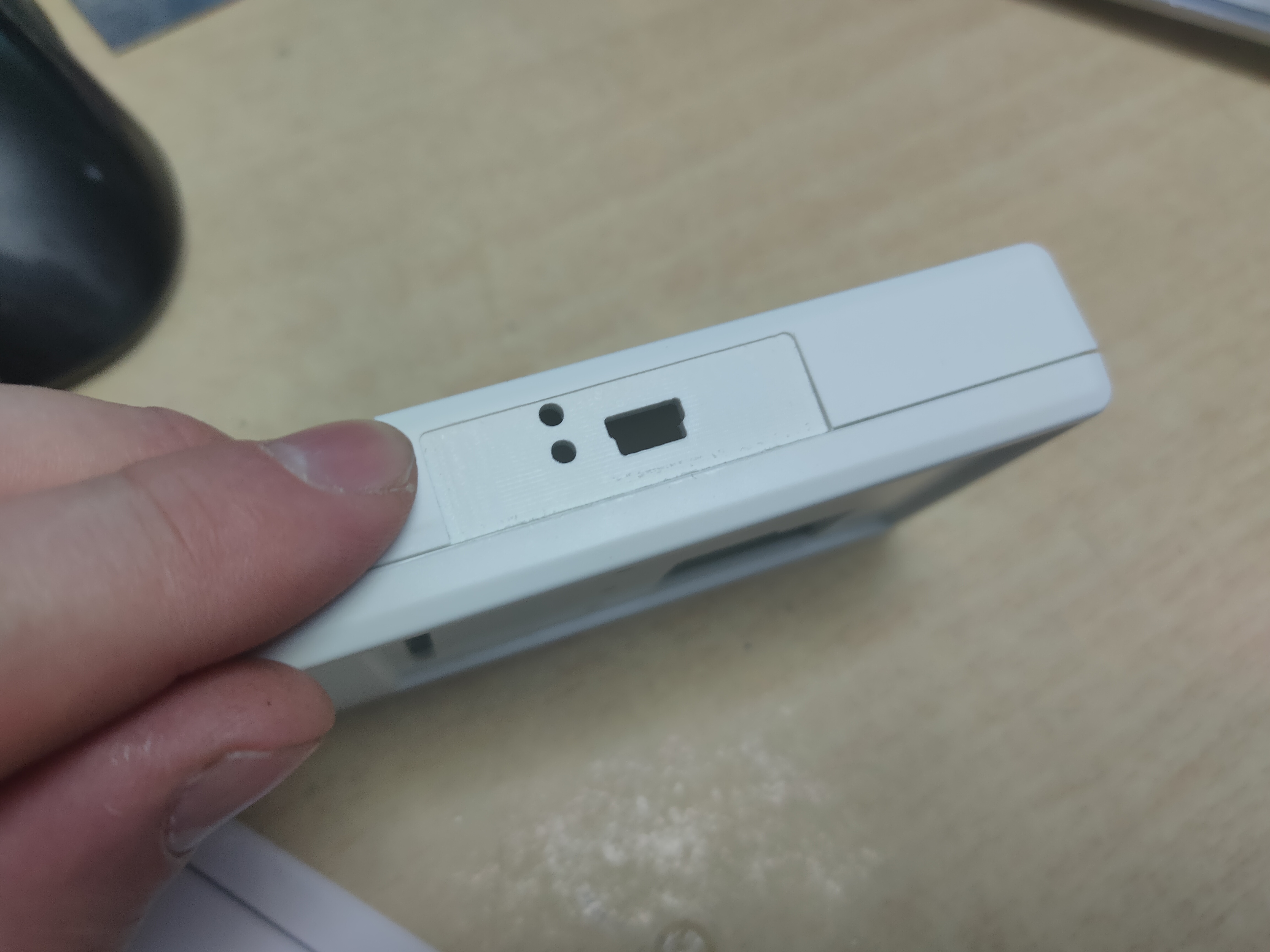

Кромка корпуса из пластика с посадочным разъёмом и отверстиями.

Партия панелей из пластика с отверстиями под компоненты.

Ручки-кнопки из полиацеталя на металлических стержнях.

Фигурные детали из полиацеталя на столе станка — Фигурные детали из полиацеталя, зафиксированные на столе станка.

Партия деталей из полиацеталя с посадочными приливами — фиксация винтами.

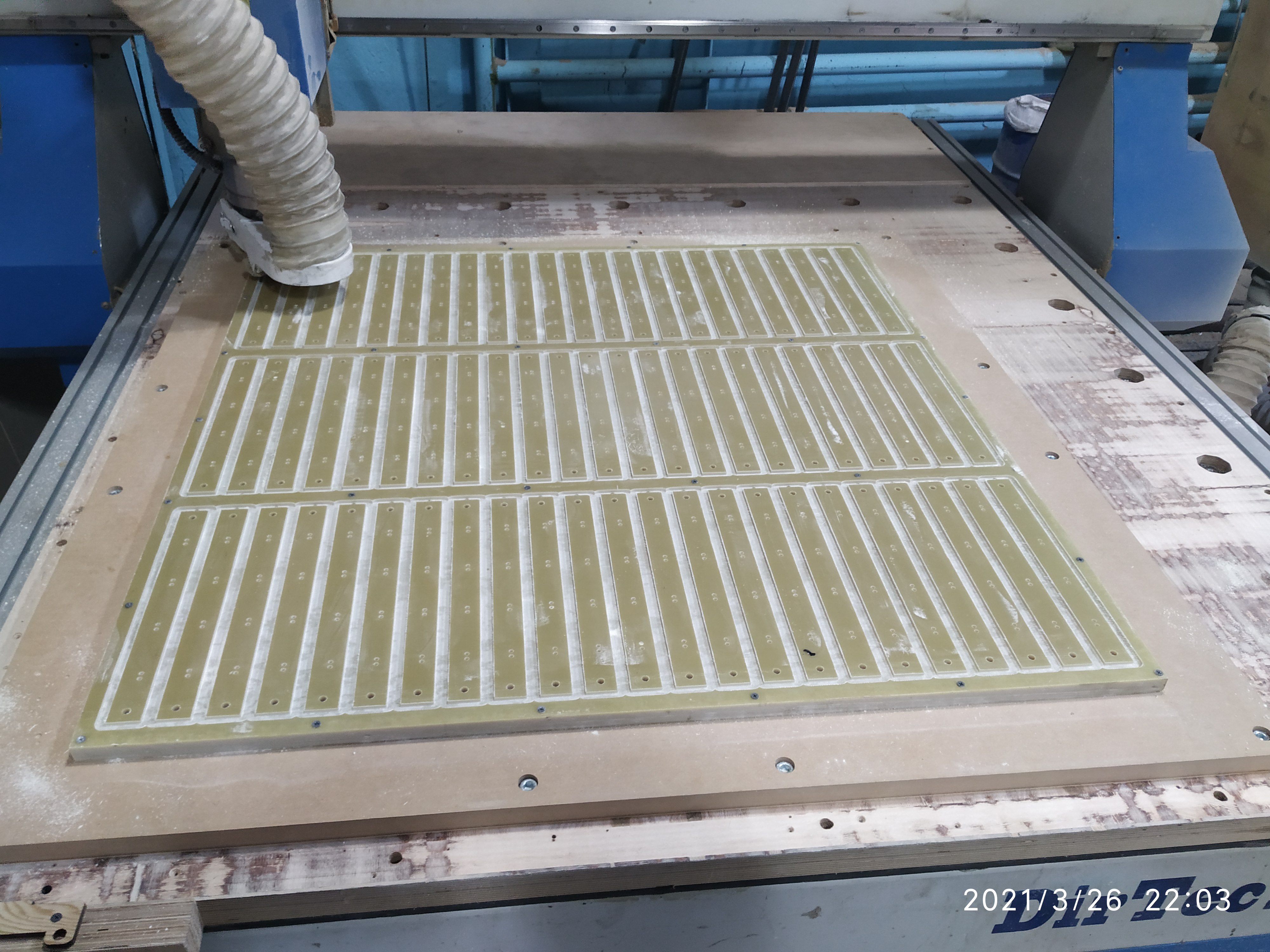

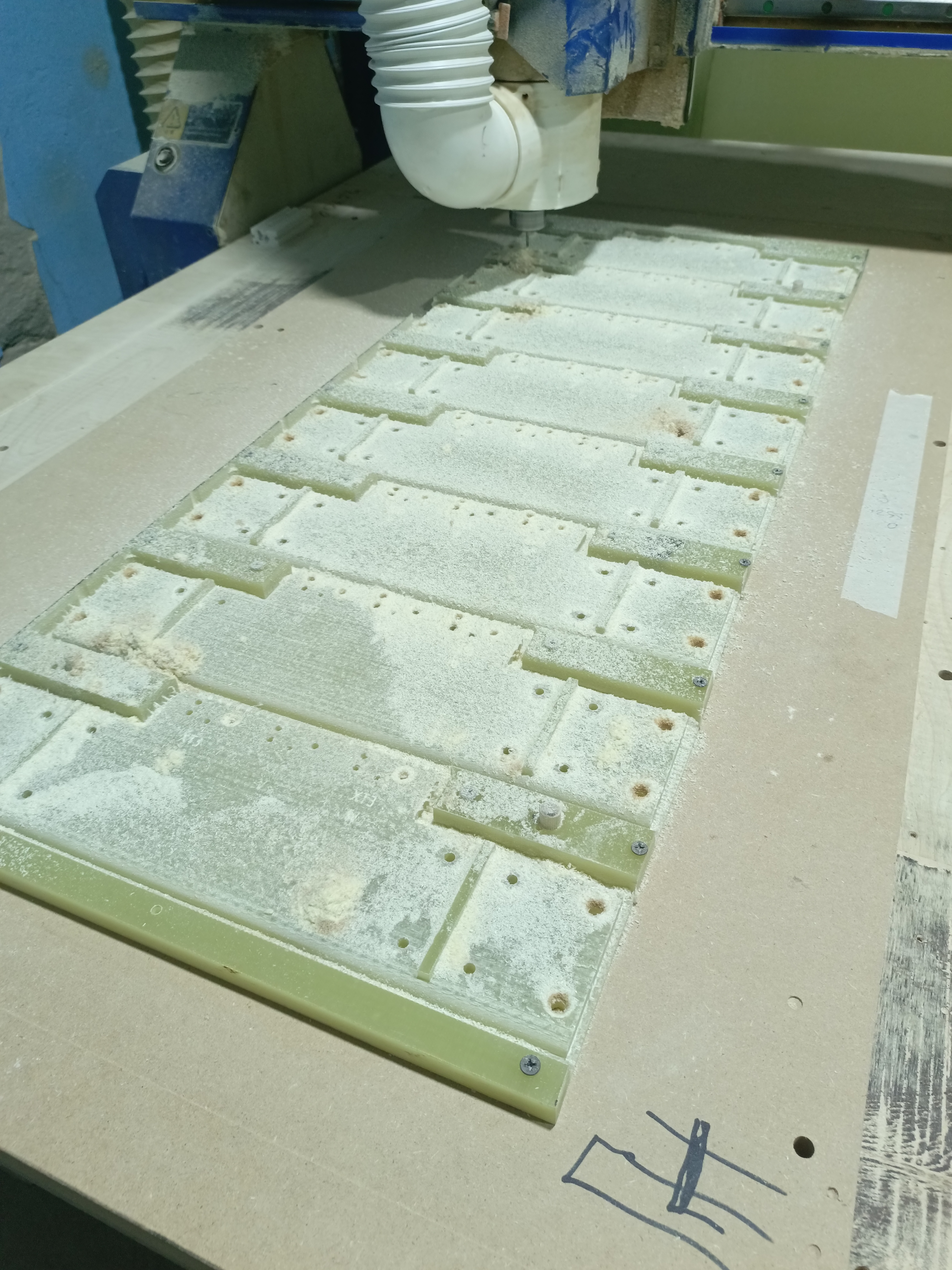

Раскрой листа стеклотекстолита на узкие планки — три ряда заготовок за одну установку.

Обрезки стеклотекстолитовых планок после раскроя — видна структура стекловолокна.

Крупный лист стеклотекстолита, размеченный на панели — черновой раскрой на станке.

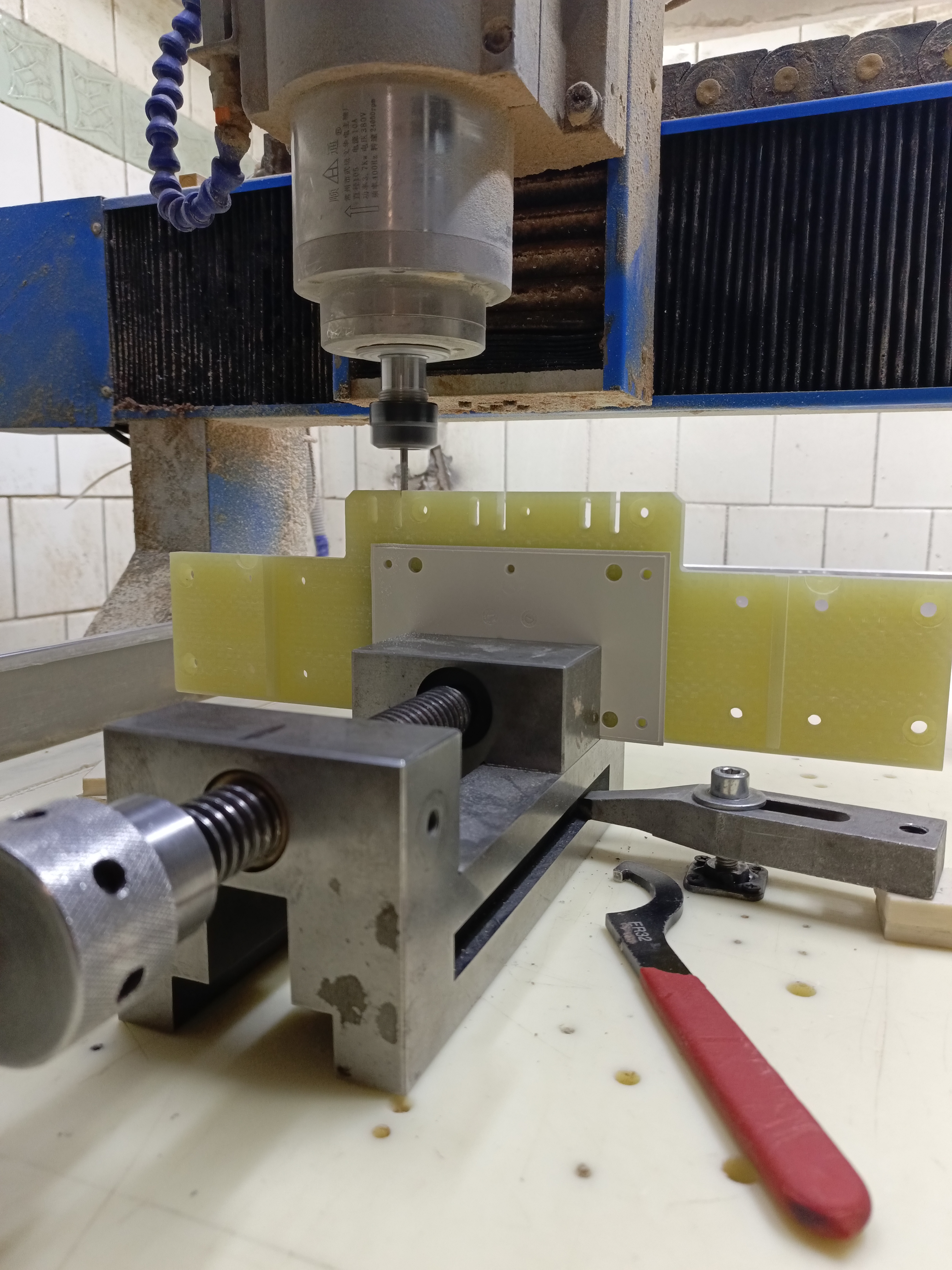

Фрезеровка панелей из стеклотекстолита в тисках — Фрезеровка панелей из стеклотекстолита, зафиксированных в тисках.

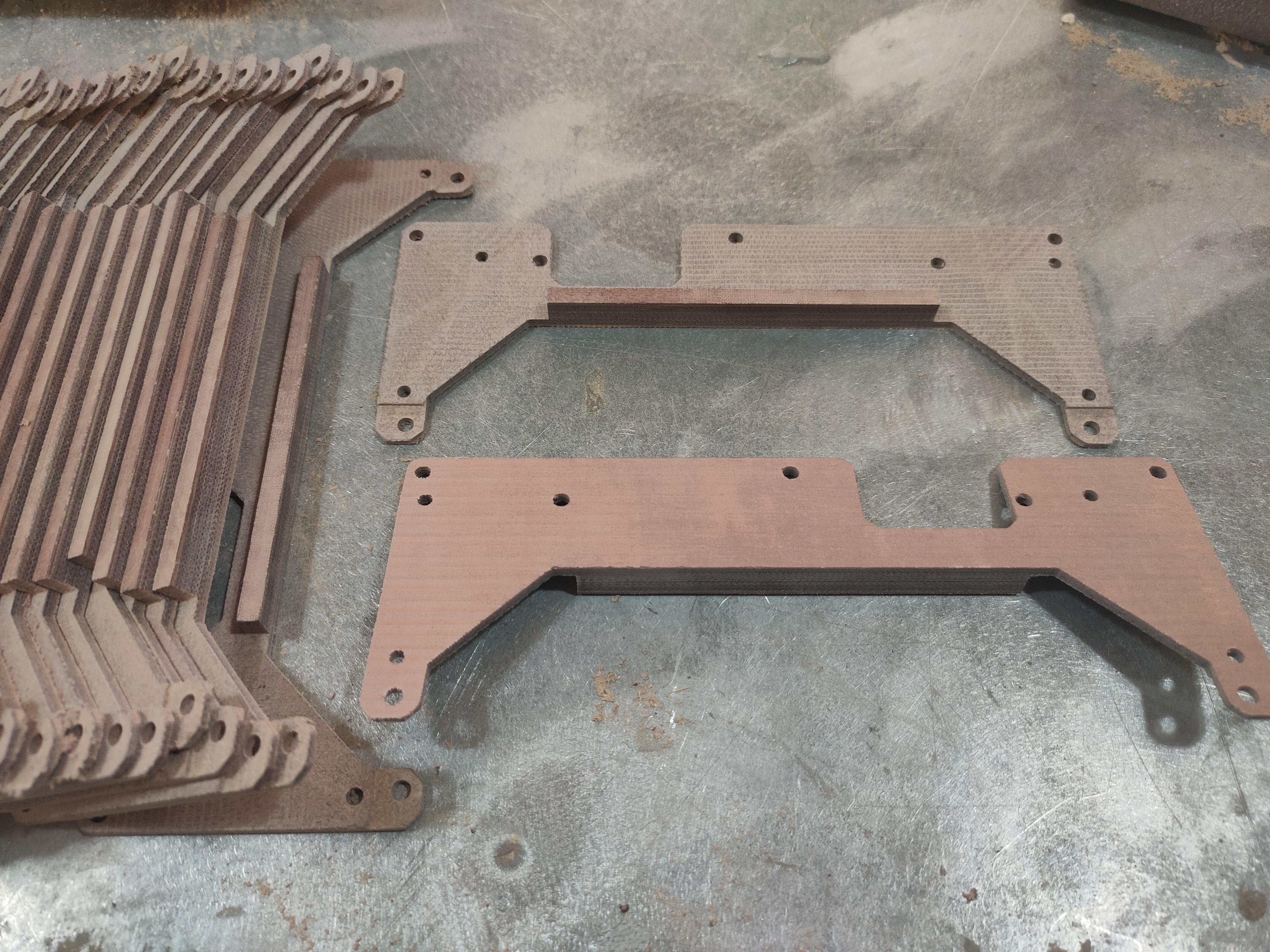

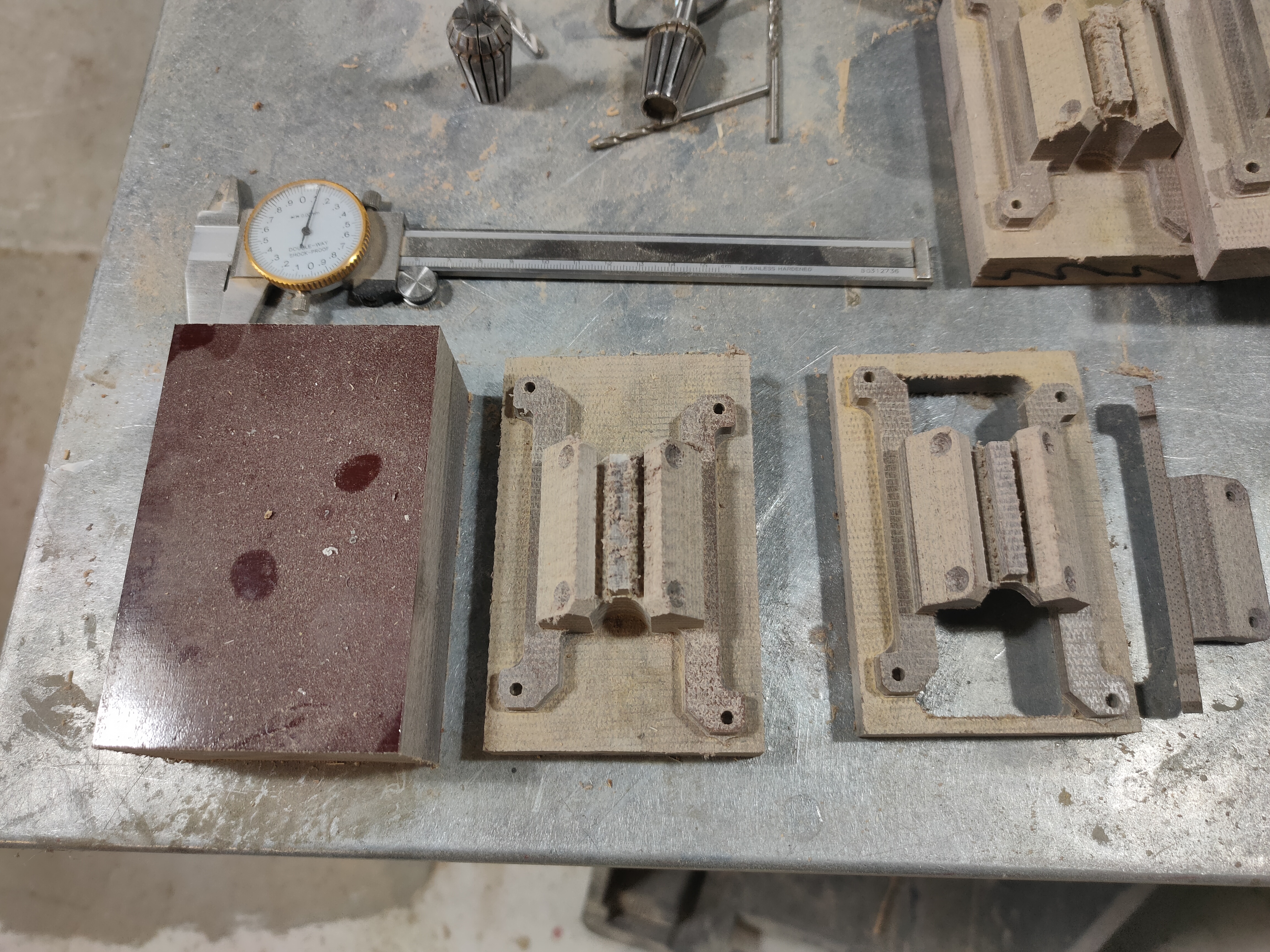

Текстолитовые кронштейны сложной формы — комплект деталей рамы.

Партия текстолитовых полос одинакового профиля.

Детали по чертежам

Корпуса для приборов, детали для пищевого оборудования, нефтегаза, конвейеров — по вашим чертежам или образцу.

Корпуса и панели из алюминия — корпуса для приборов и РЭА (Д16Т, карманы под платы, резьбы М2–М6, точность ±0,1 мм), лицевые панели (АД31, вырезы под кнопки и дисплеи, гравировка на том же станке), монтажные плиты для щитов автоматики.

Технологическая оснастка — сверлильные кондукторы (точность расположения ±0,05 мм), сборочные приспособления (ложементы и стапели), контрольные шаблоны — заменяют дорогостоящий контроль на КИМ.

Литейная оснастка — литейные модели из ToolArt для литья в землю (усадка, уклоны, места установки прибылей), стержневые ящики разъёмной конструкции для песчаных стержней.

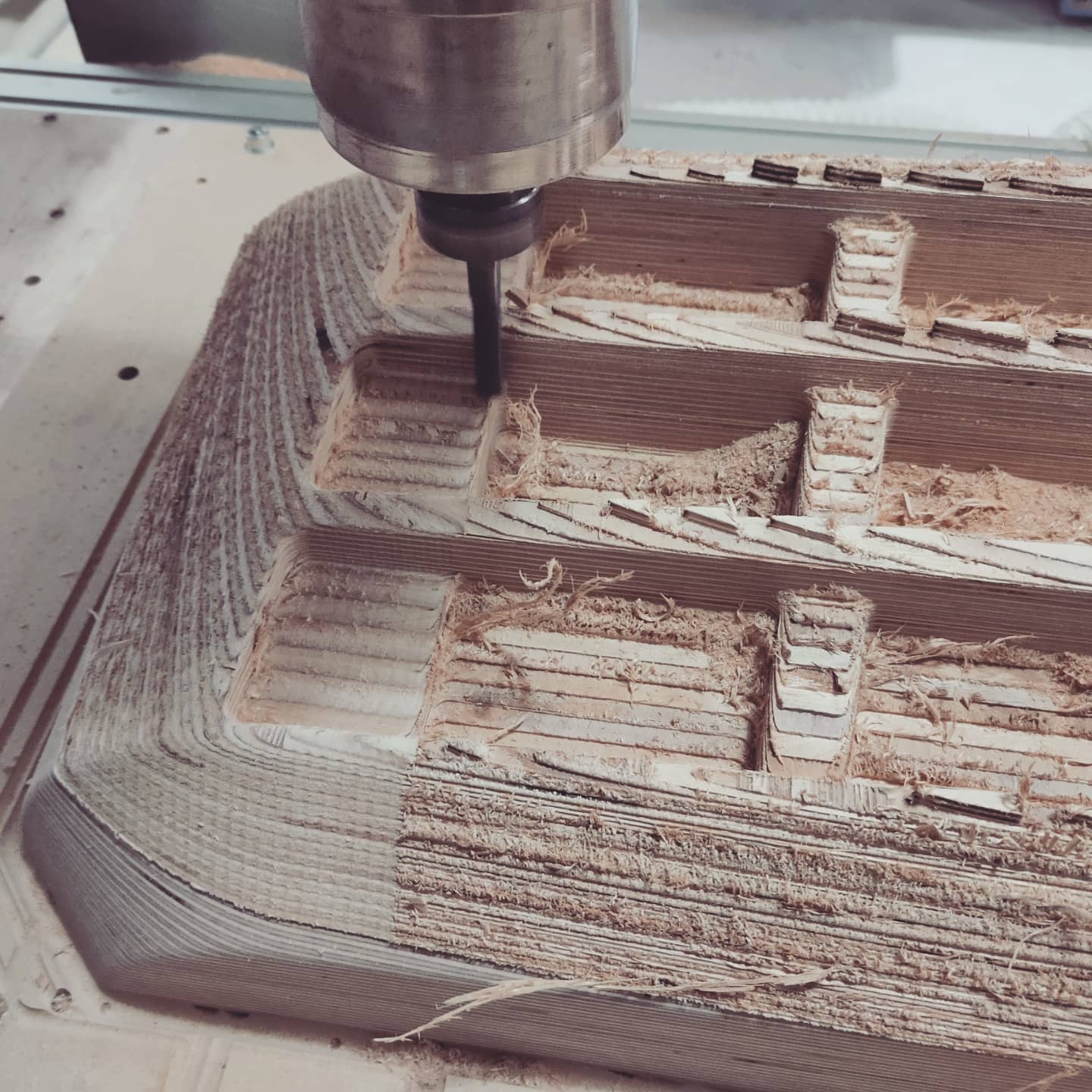

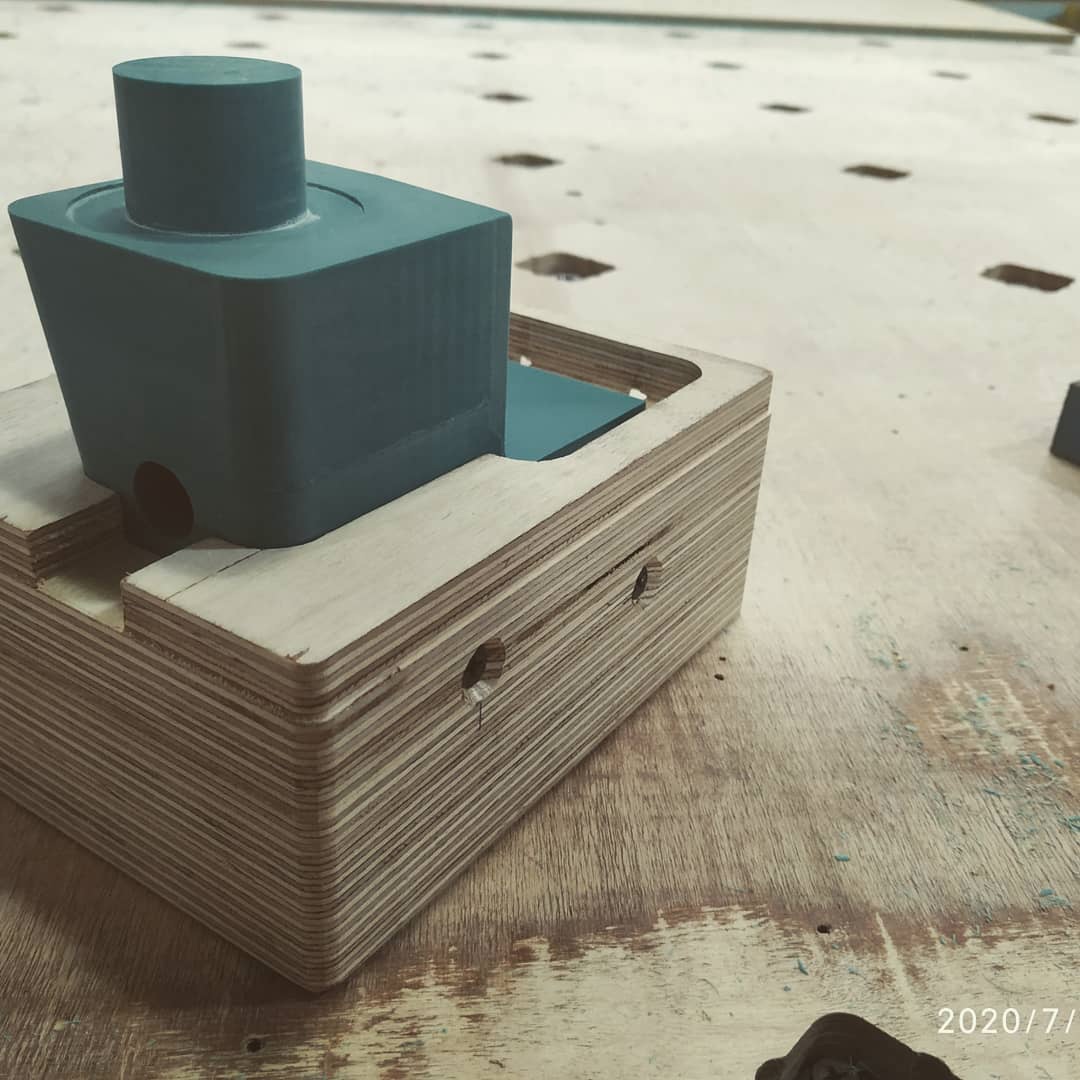

Фрезеровка литейной оснастки из фанеры — Литейная оснастка из фанеры — фрезеровка глубокой конической полости.

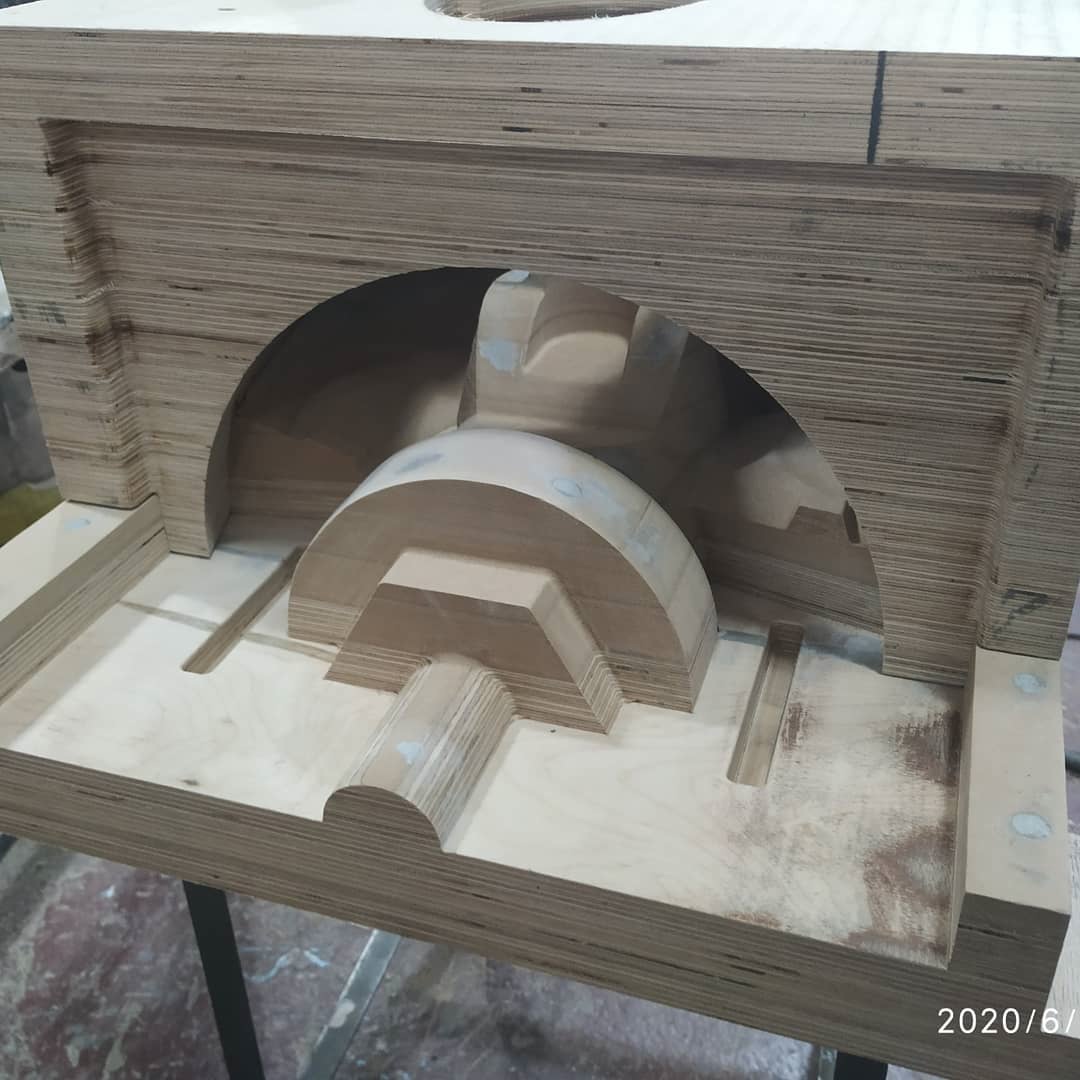

Фанерная литейная оснастка с полостью арочной формы — Фанерная литейная оснастка — полость арочной формы.

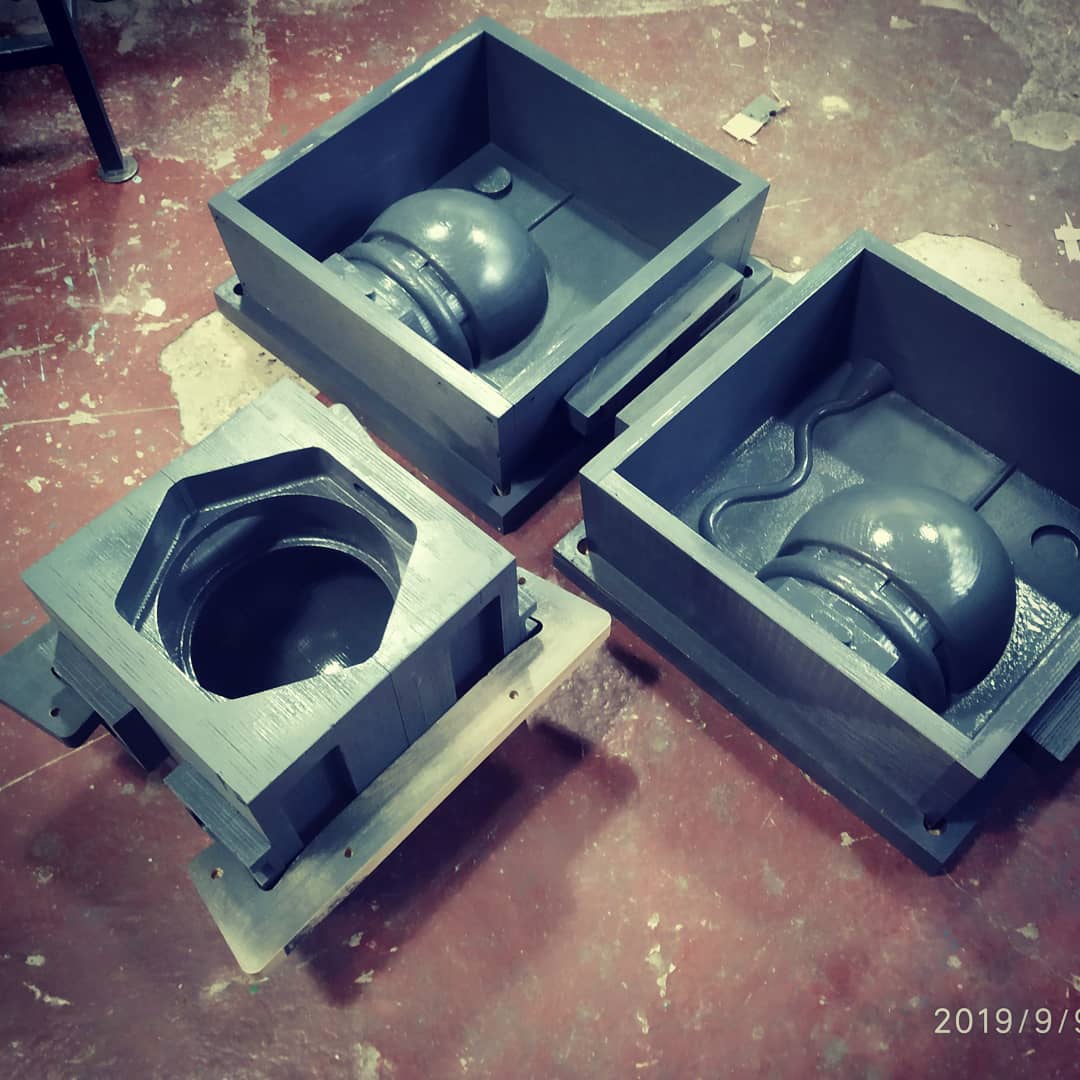

Литейные опоки с формообразующей полостью — литник и разъём формы видны.

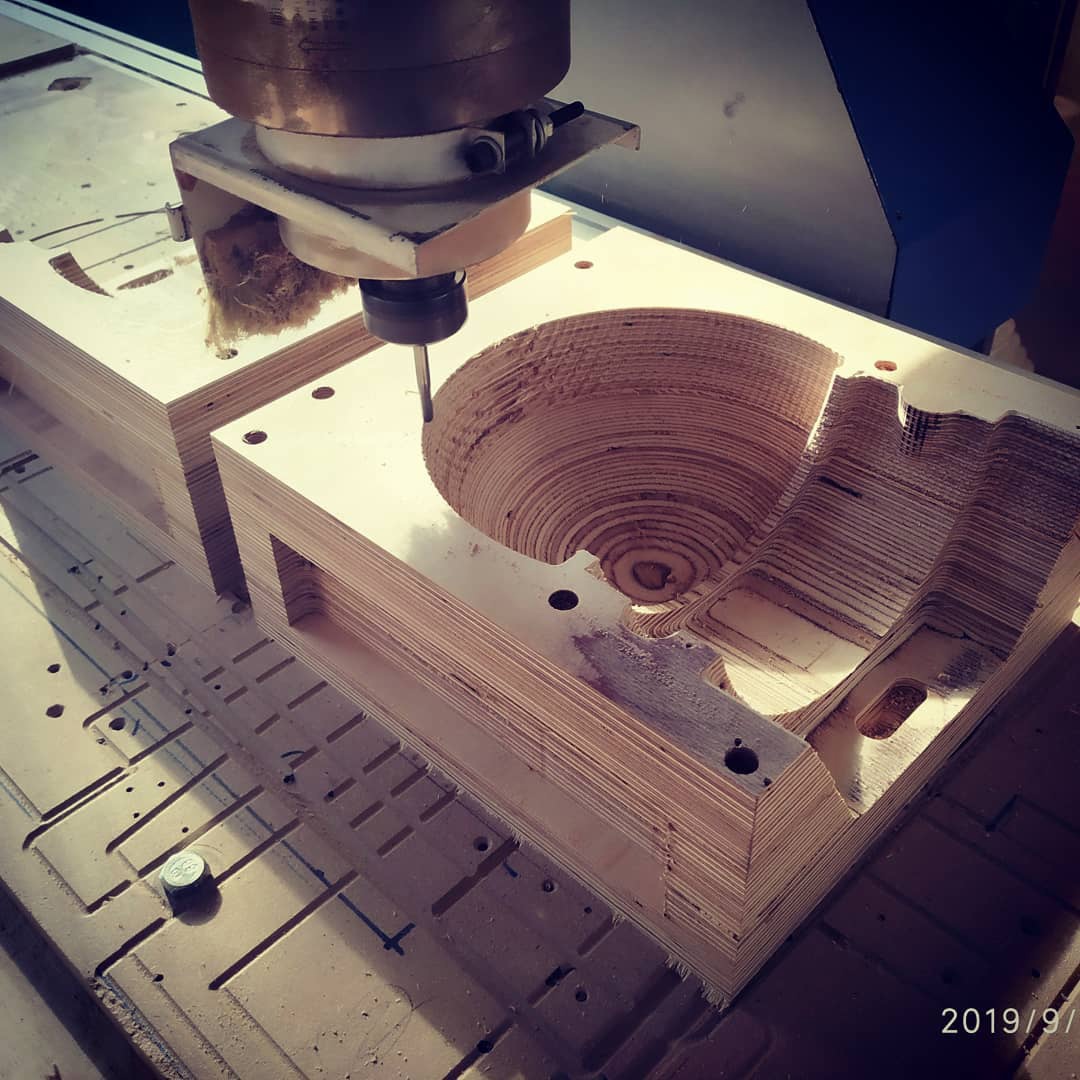

Фрезеровка глубокой чашеобразной полости литейной оснастки.

Модель фасонного колена трубопровода из пенопласта — для литья по газифицируемым моделям.

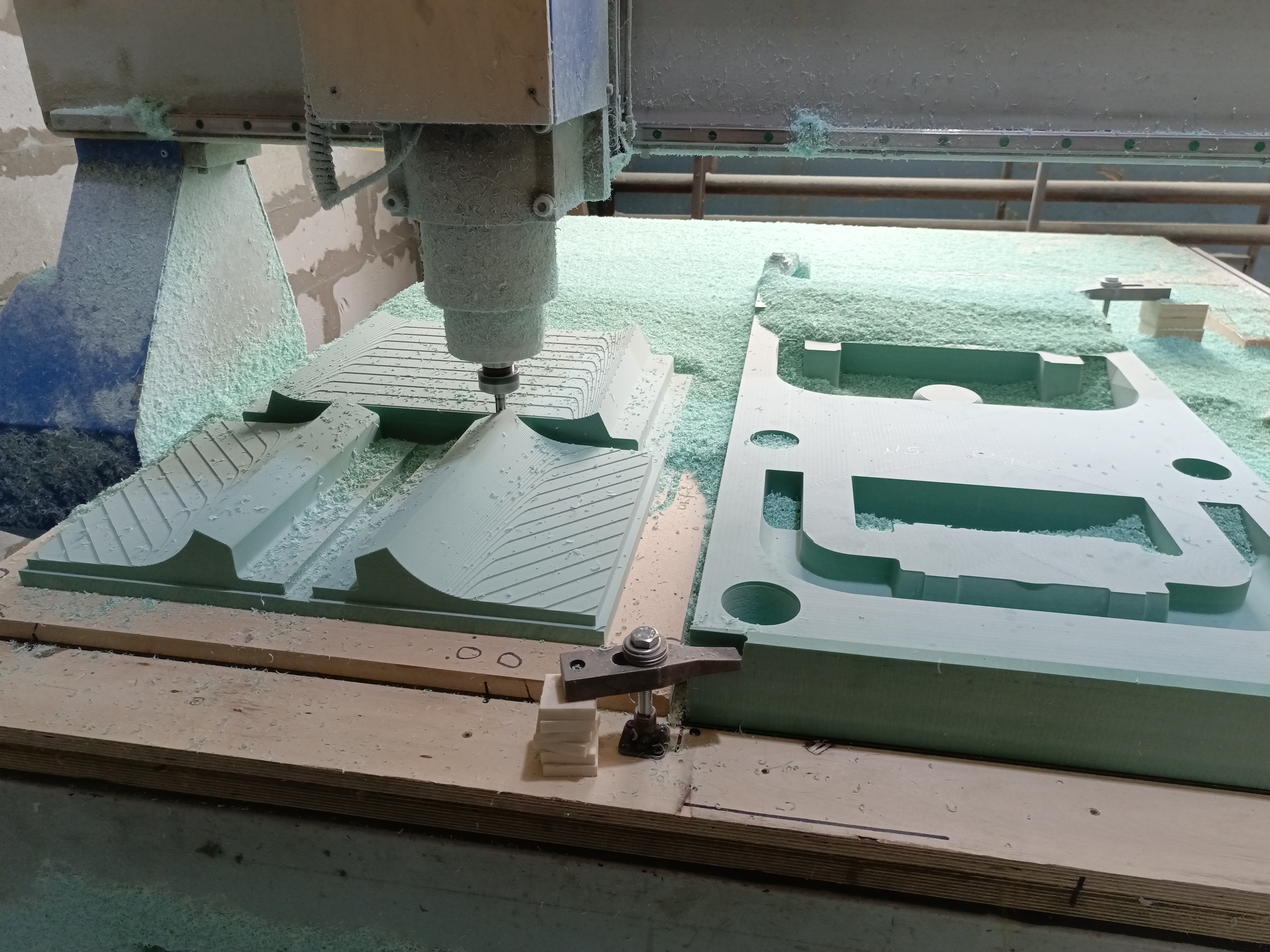

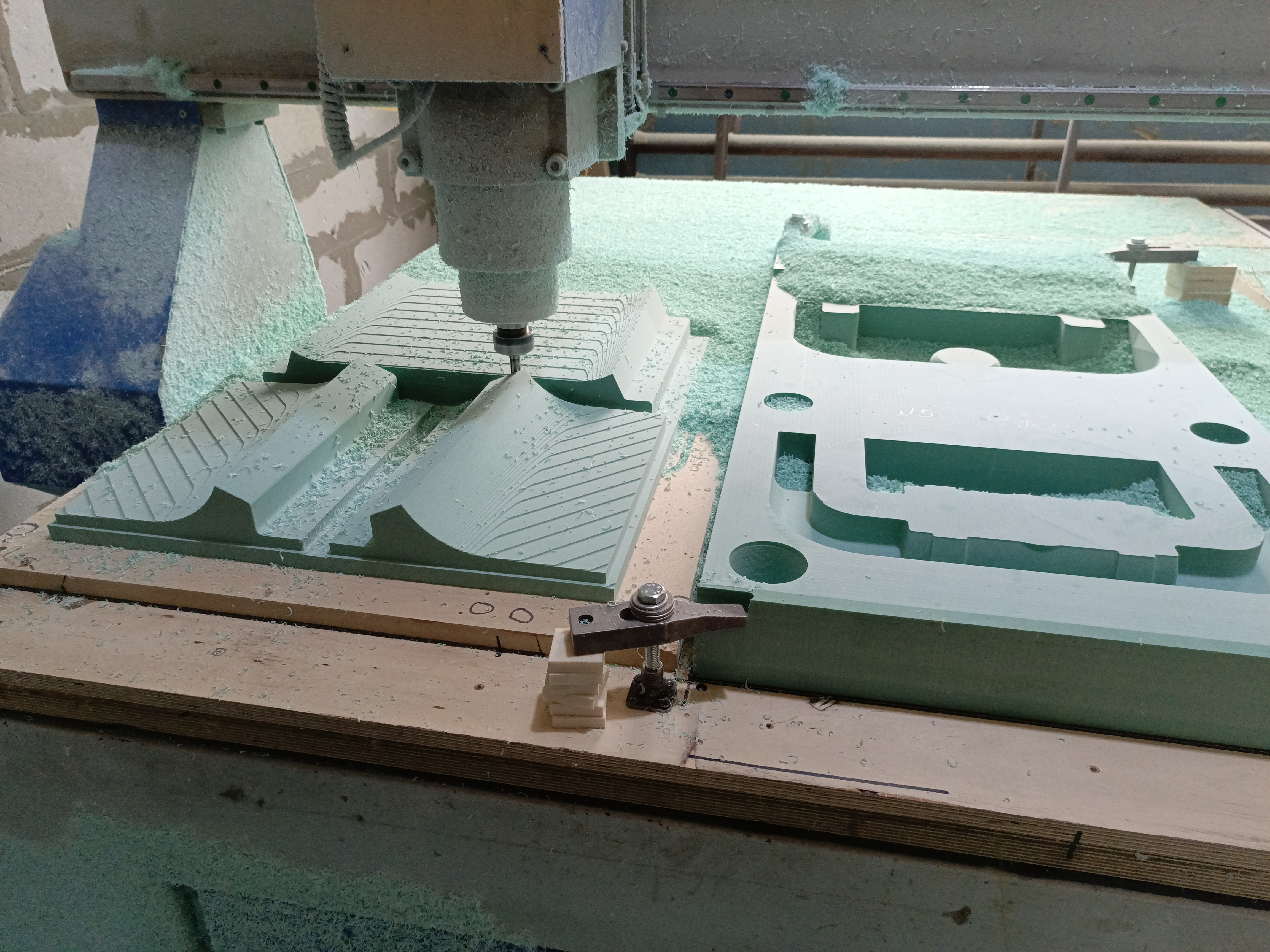

Литейная оснастка из модельного пластика — фрезеровка профиля — Литейная оснастка из зелёного модельного пластика — фрезеровка волнистого профиля модели, готовая плита с карманами.

Закладная втулка с фланцем из полиацеталя — Закладная втулка с фланцем — точение с последующей фрезеровкой пазов, полиацеталь.

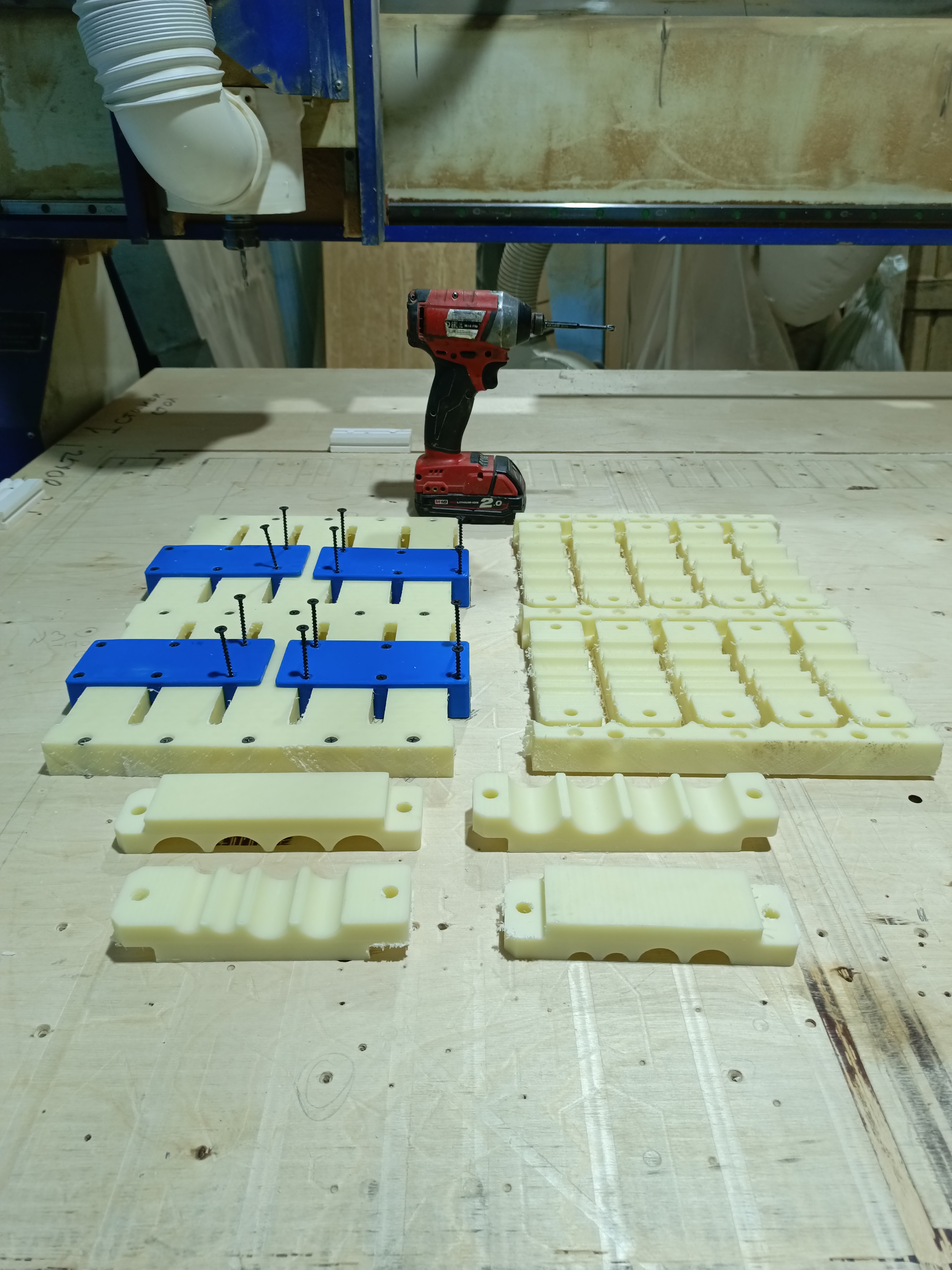

Кронштейны конвейера из капролона с гребенчатым профилем — фрезеровка из листа.

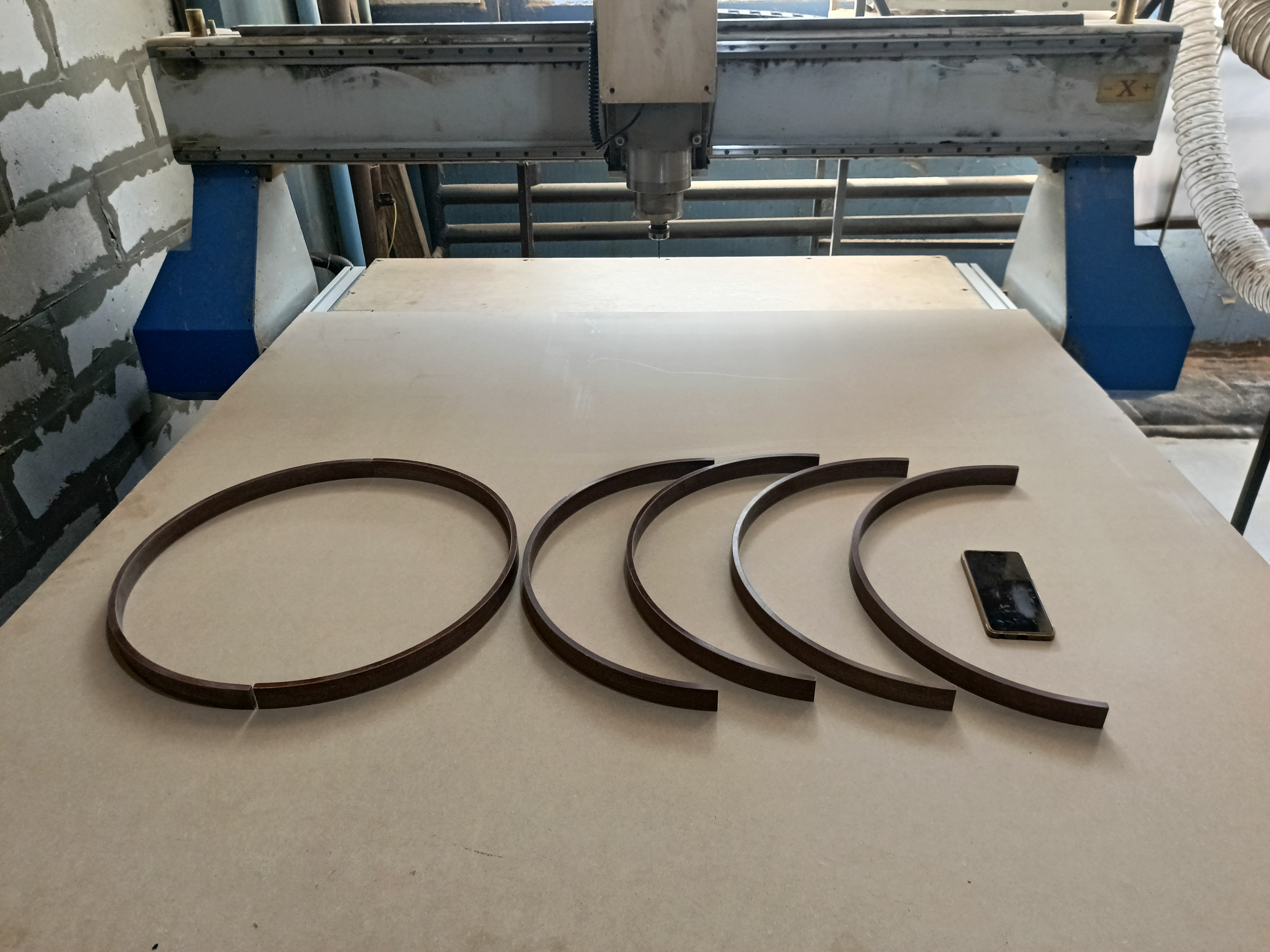

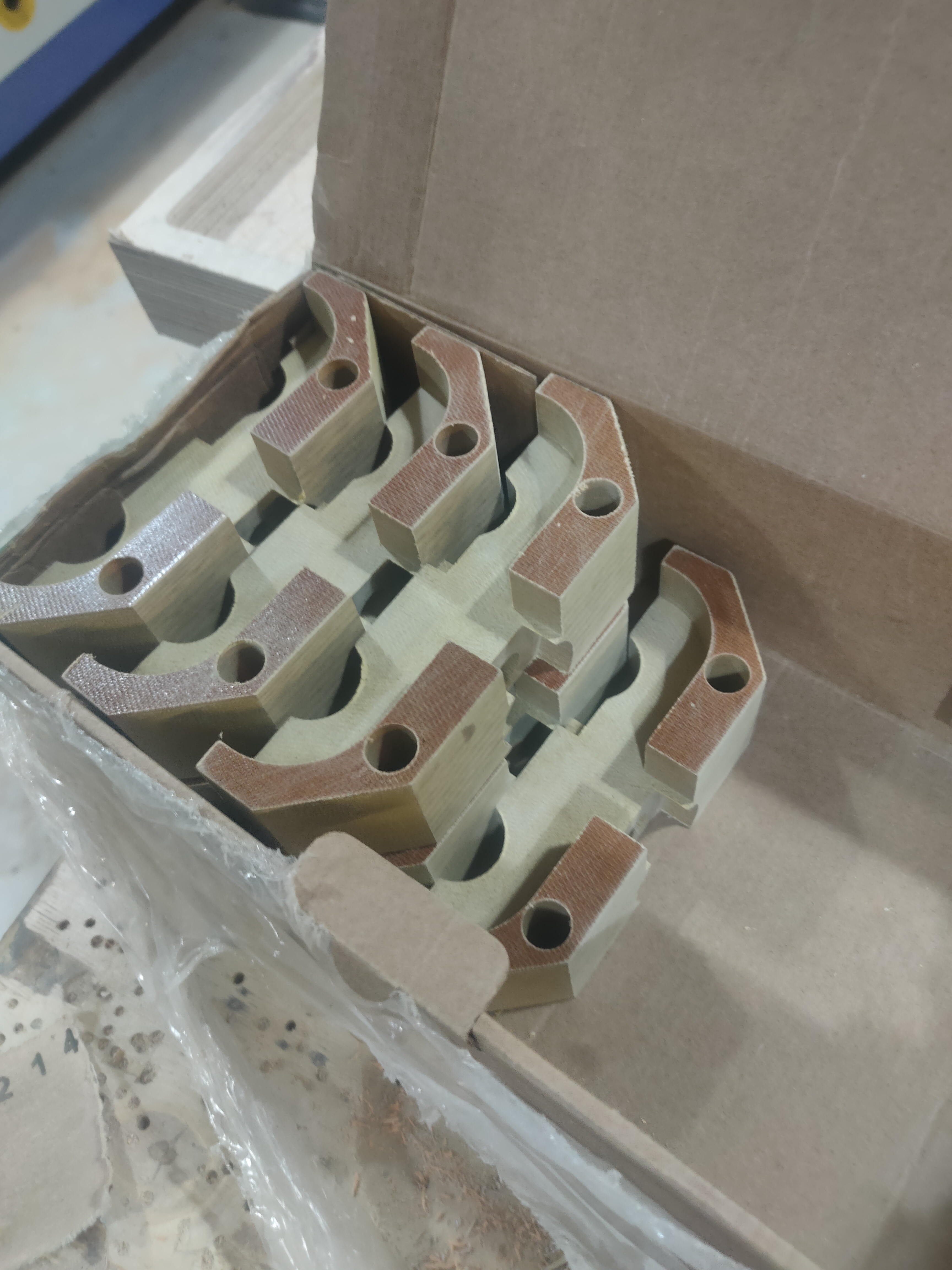

Полукольца для кольцевого конвейера из текстолита — фрезеровка из листа толщиной 30 мм.

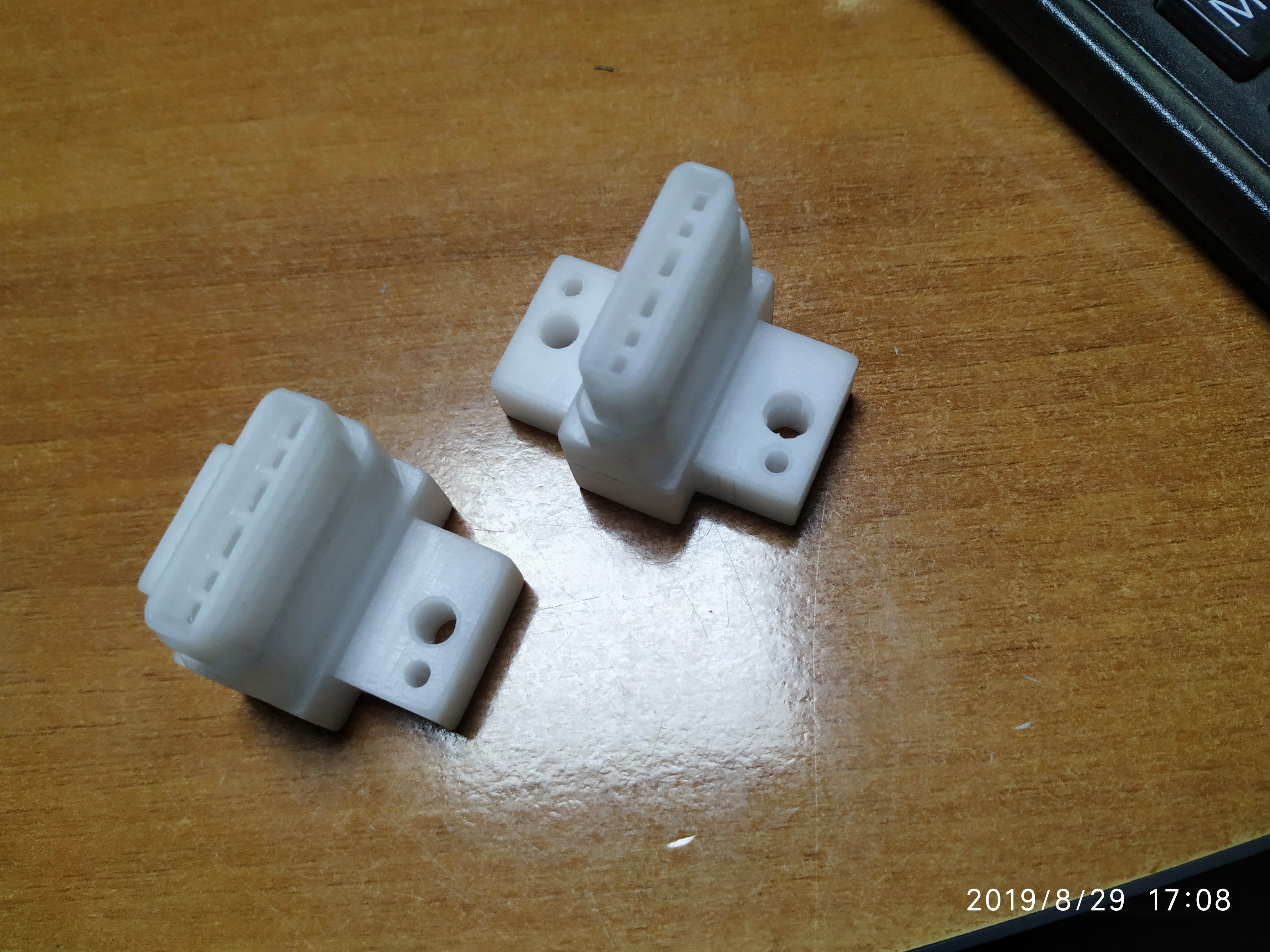

Пластиковый корпус разъёма для насосного оборудования — Пластиковый корпус разъёма для узла насосного оборудования.

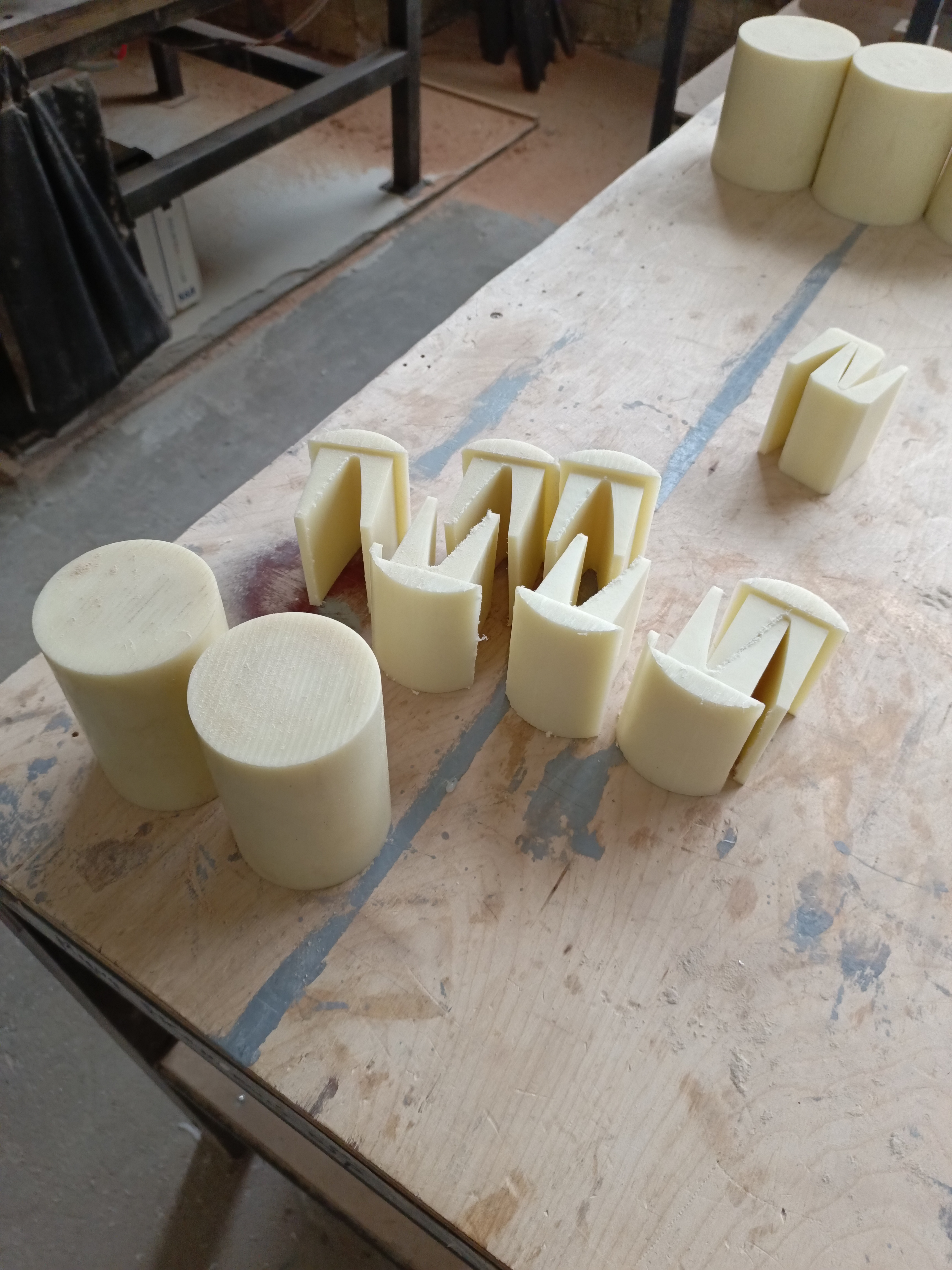

Направляющие уголки из капролона — фрезеровка из круглого прутка Ø50.

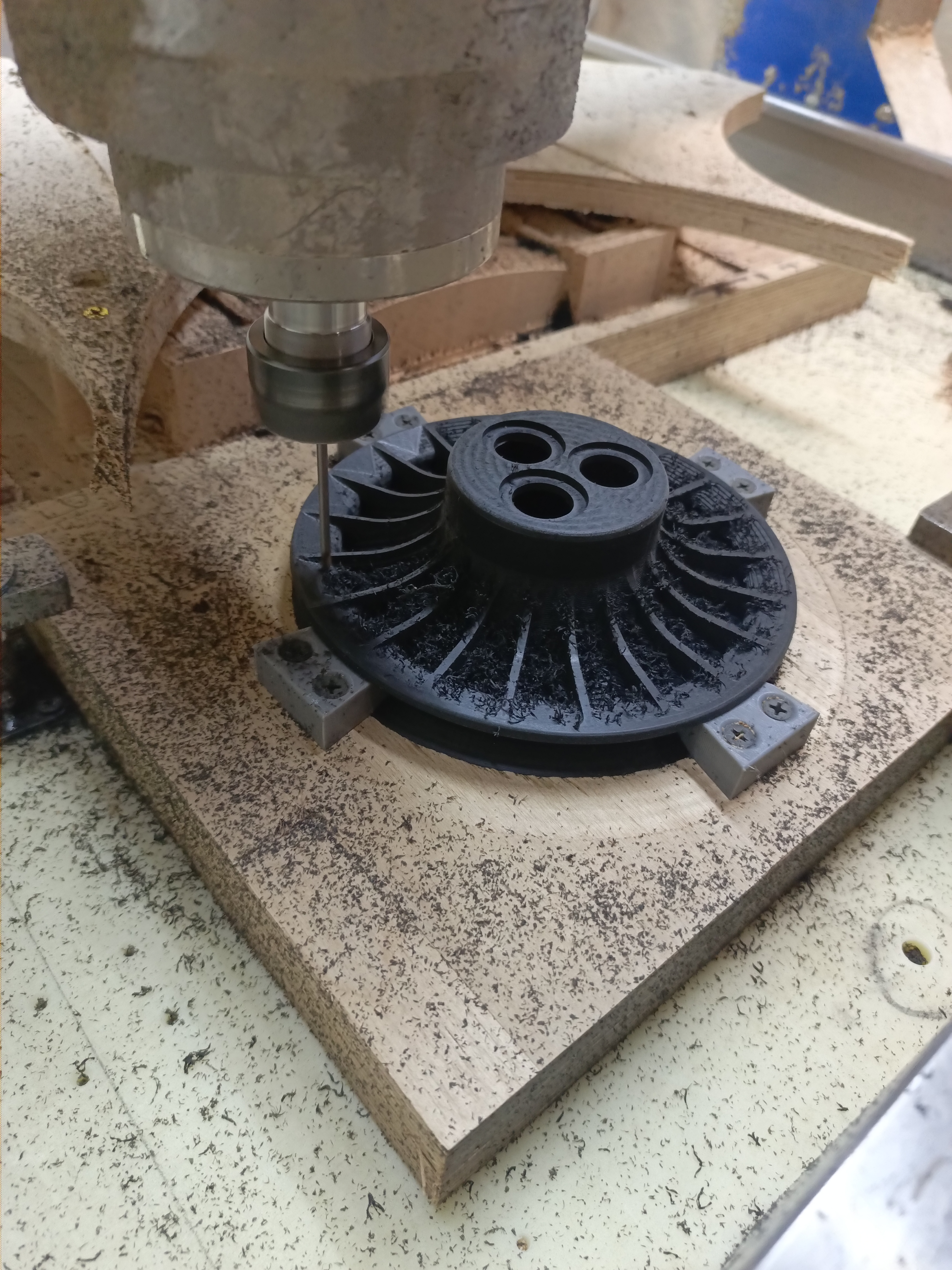

Шкив из графитонаполненного капролона — фрезеровка рёбер жёсткости после токарной обработки.

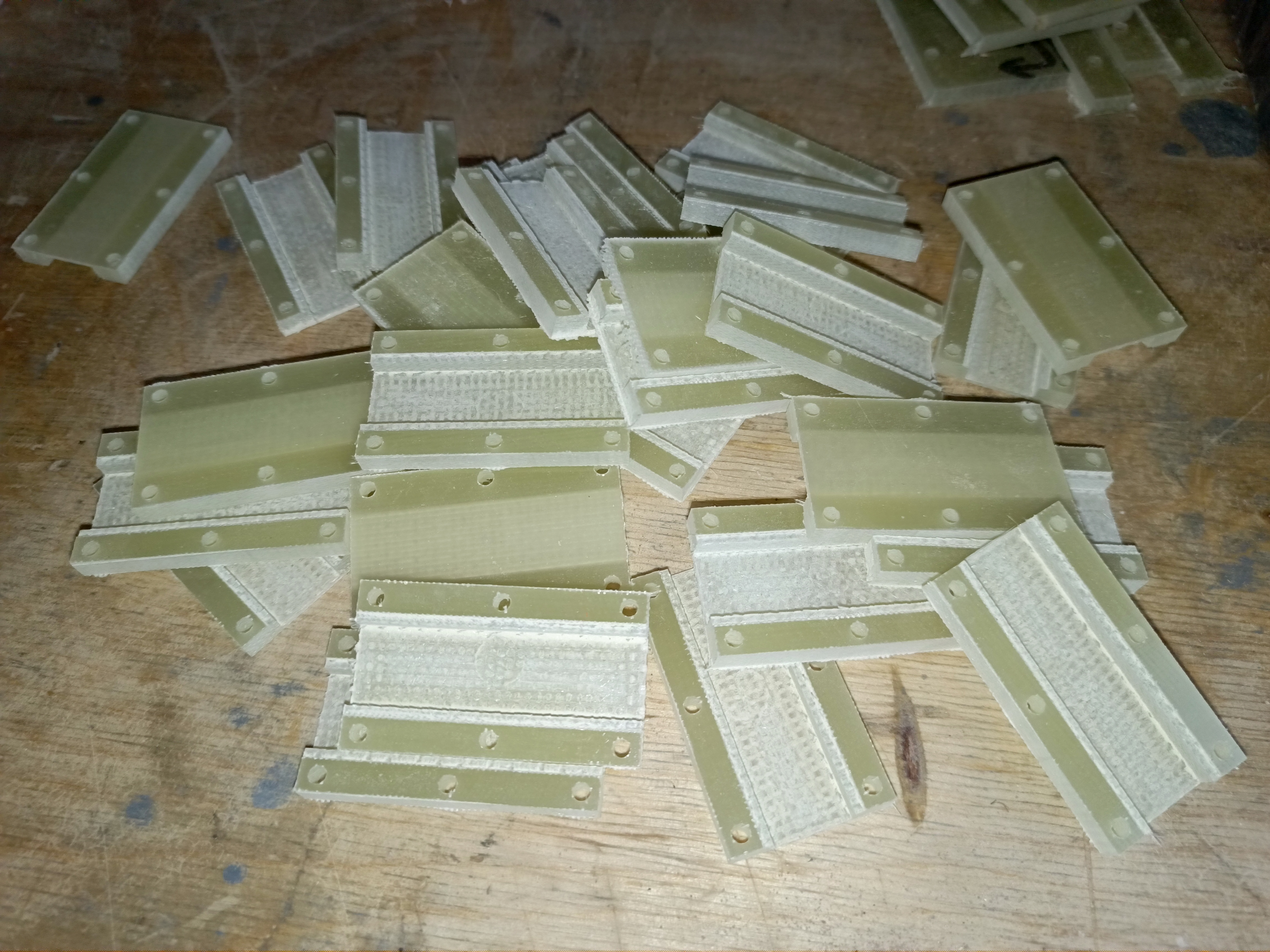

Диэлектрические планки из стеклотекстолита — раскрой полос с крепёжными отверстиями.

Текстолитовые платы с отверстиями — Текстолитовые платы с крепёжными отверстиями — отфрезерованы из листового материала.

Заготовки диэлектрических деталей из стеклотекстолита.

Контроль толщины фторопластовой прокладки штангенциркулем — точность до 0,02 мм.

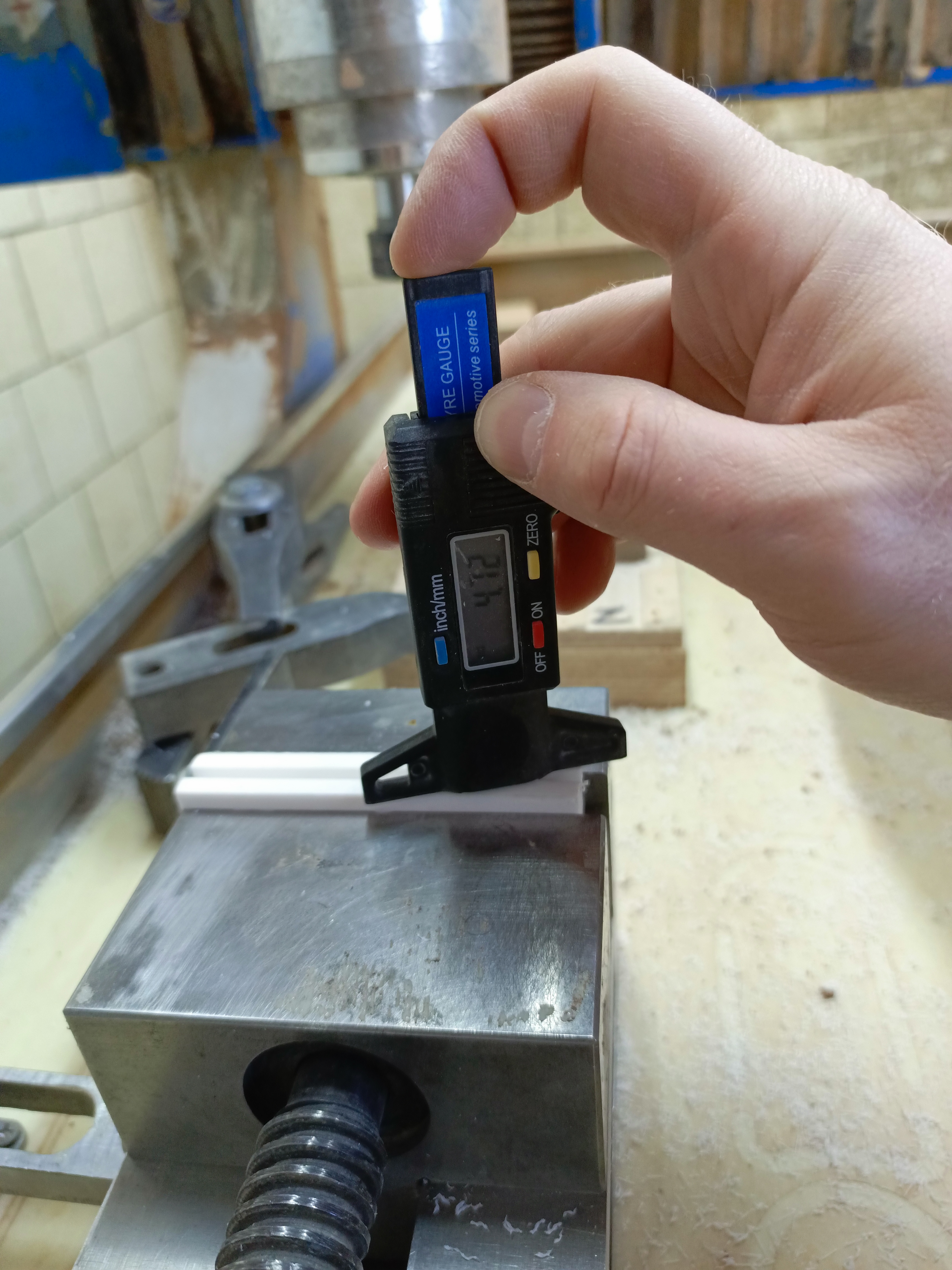

Измерение глубины паза детали из фторопласта — цифровой толщиномер, деталь в тисках на станке.

Комплект фторопластовых уплотнительных сегментов — раскрой по кольцевому чертежу.

Текстолитовые кронштейны для крепления внутри корпуса — партия одинаковых деталей.

Корпус прибора из алюминия с фрезерованной полостью — Корпус прибора из алюминия — фрезерованная полость под установку узла.

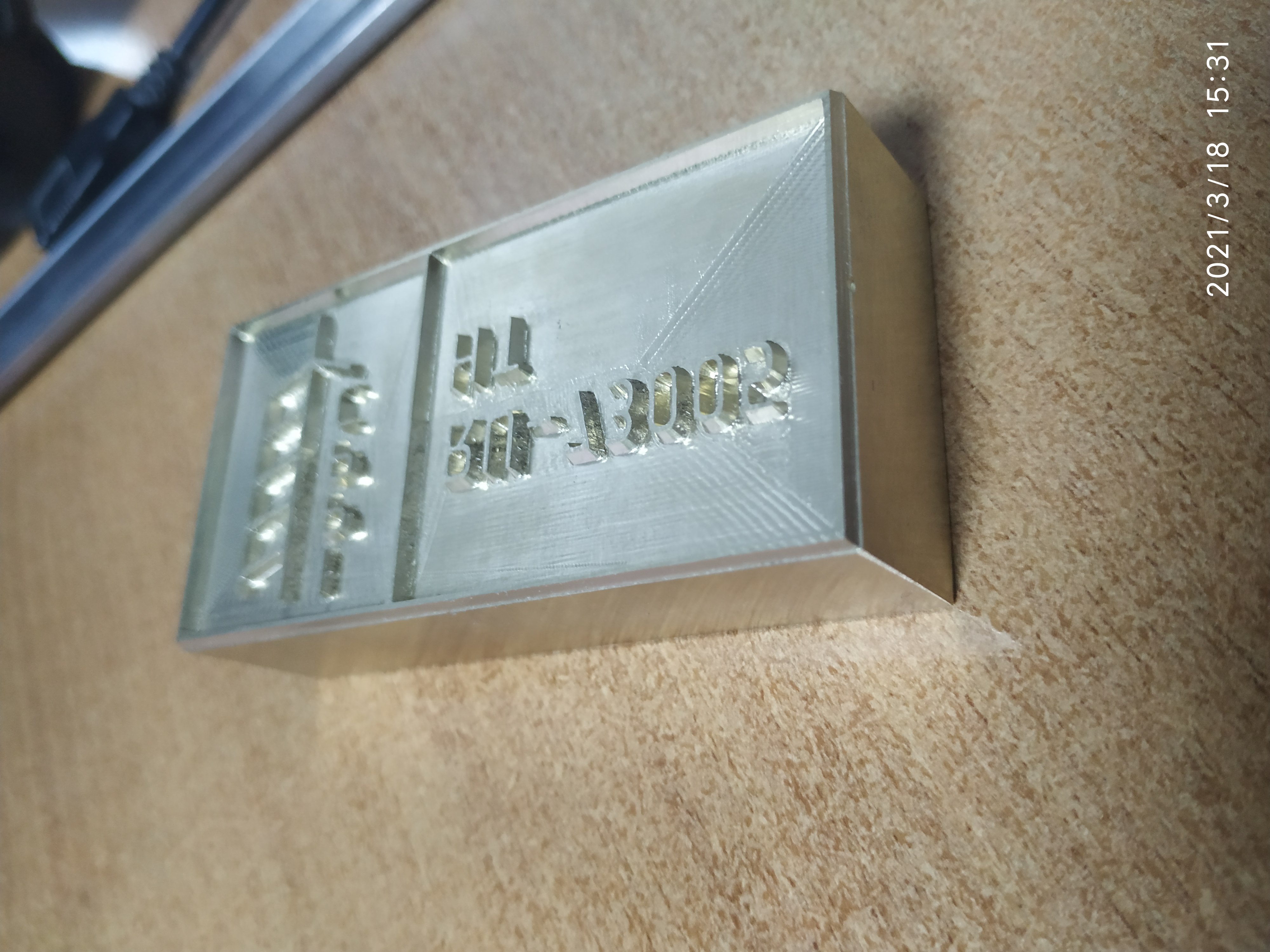

Фрезерованная табличка на стену здания (Д16) — рельефный текст и пиктограммы техники.

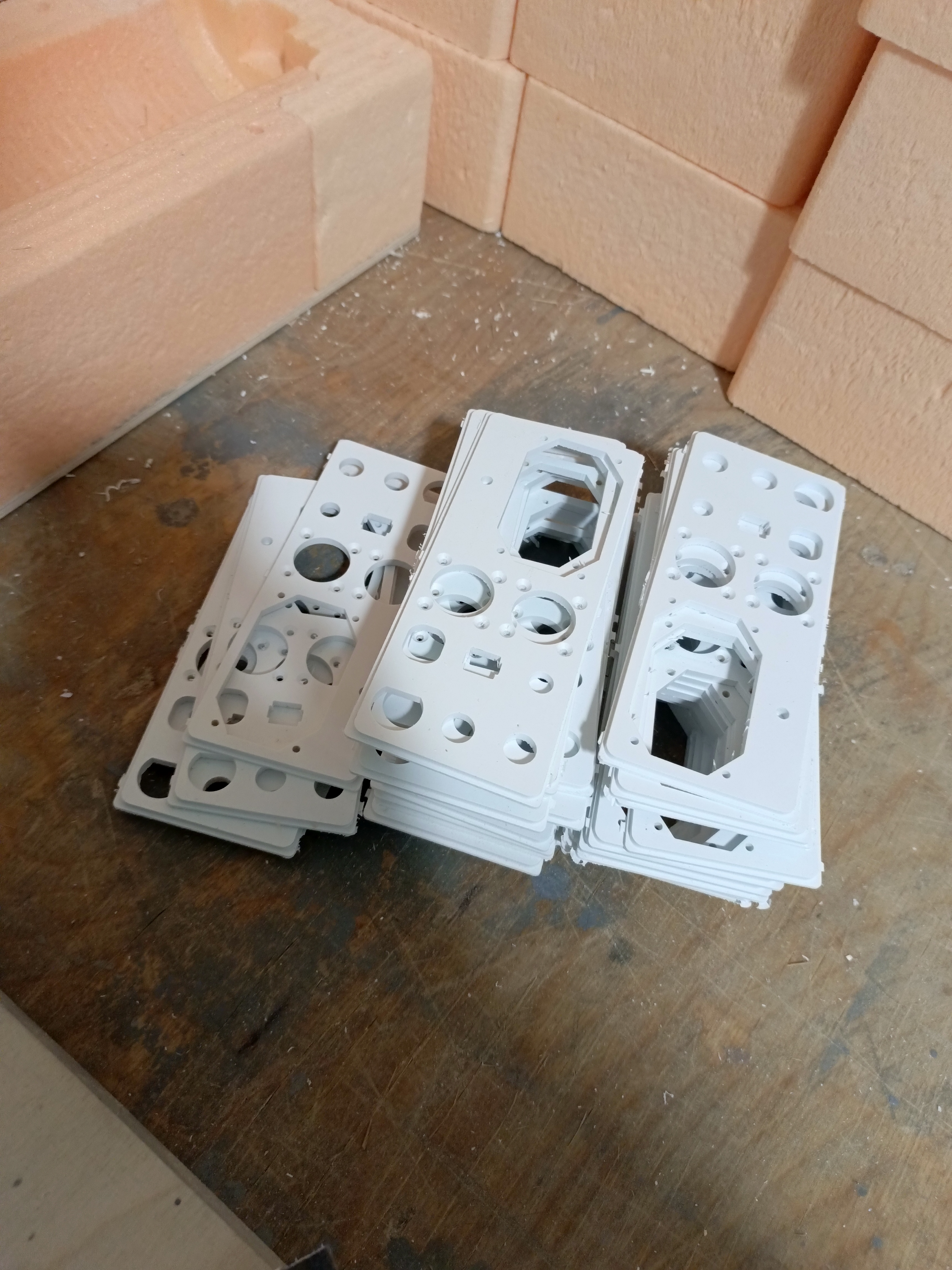

Партия пластиковых лицевых панелей с вырезами под дисплей и кнопки.

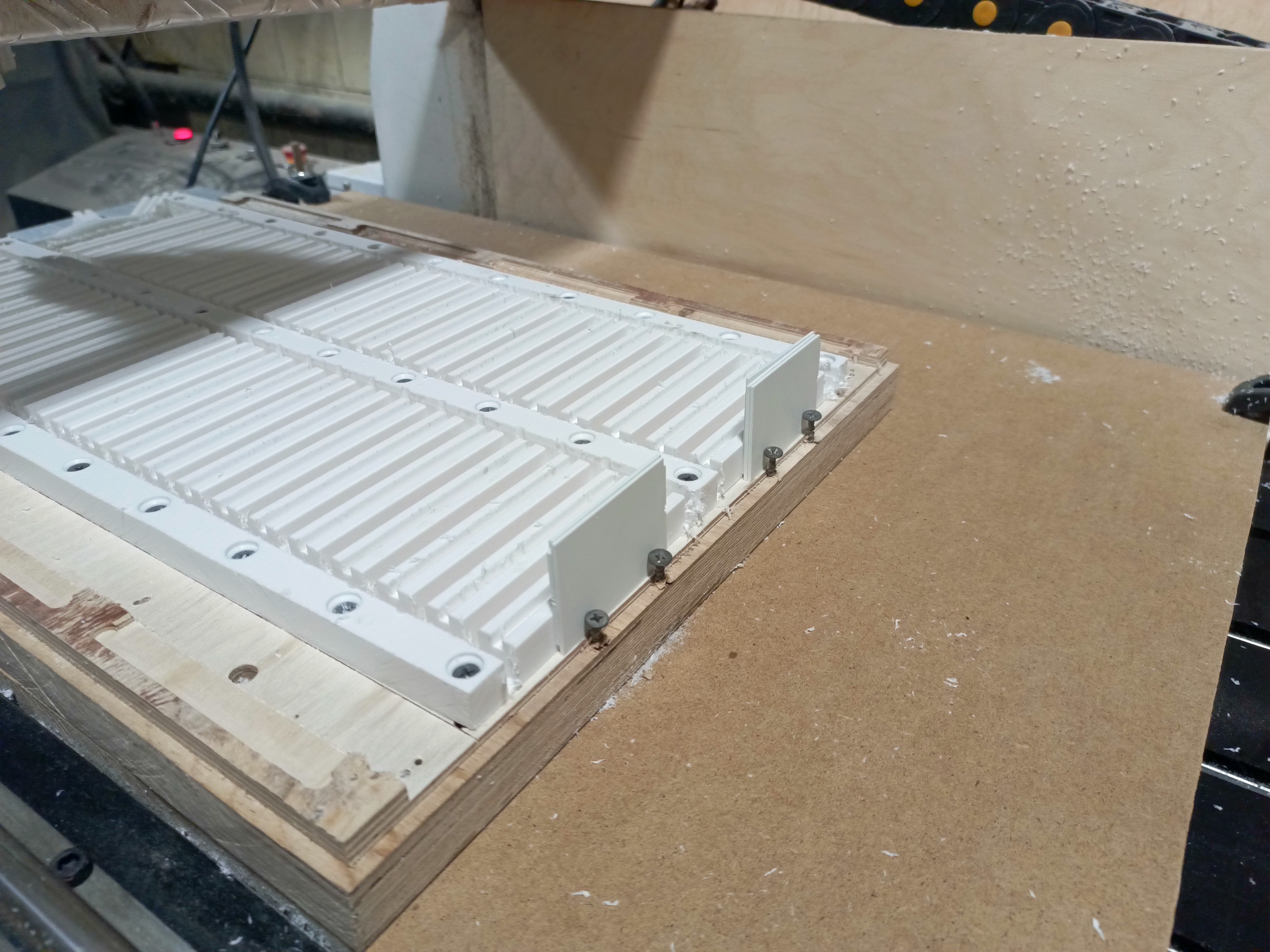

Направляющая рейка для подъёмного оборудования из фторопласта — партия деталей из одного листа.

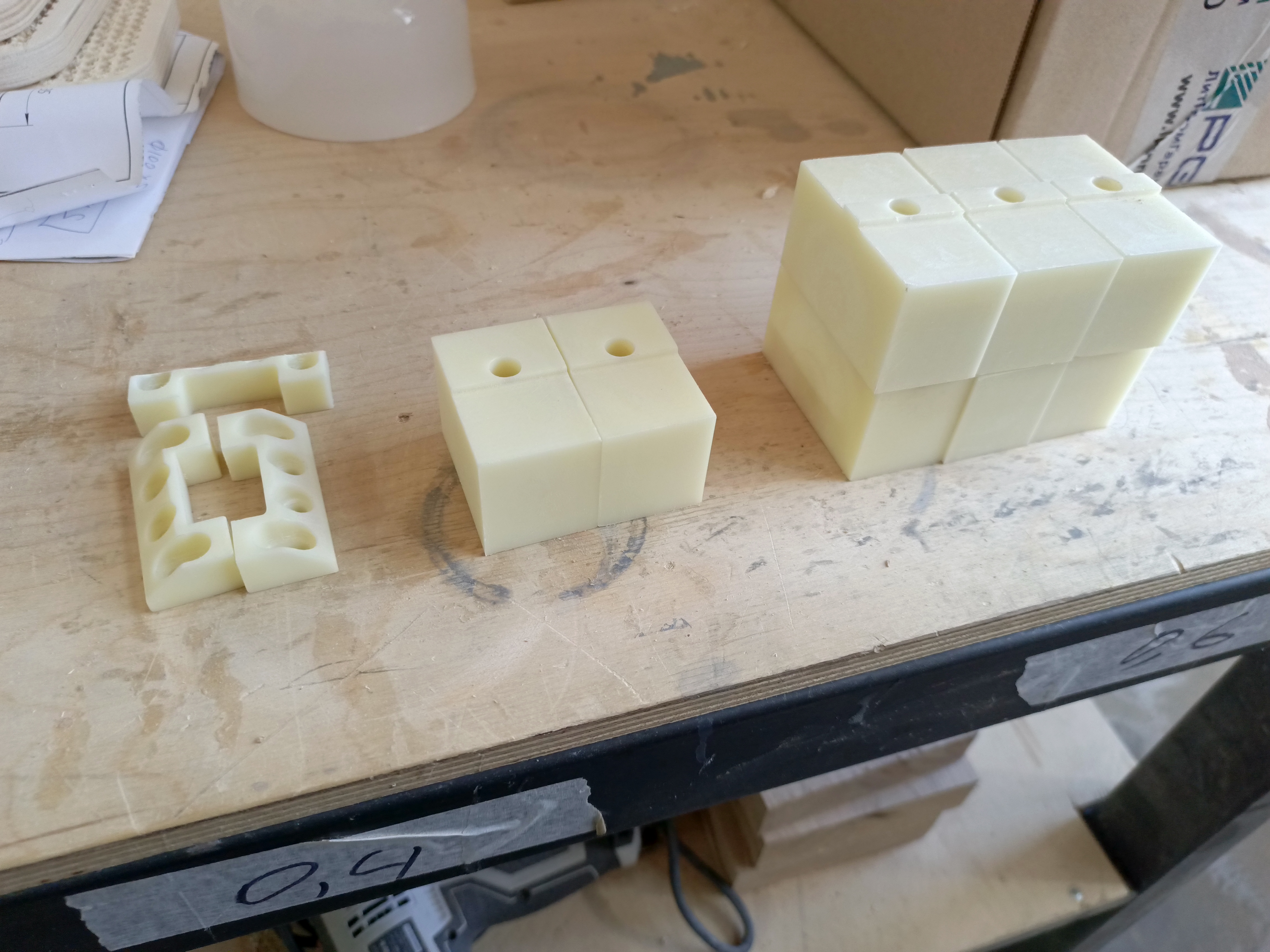

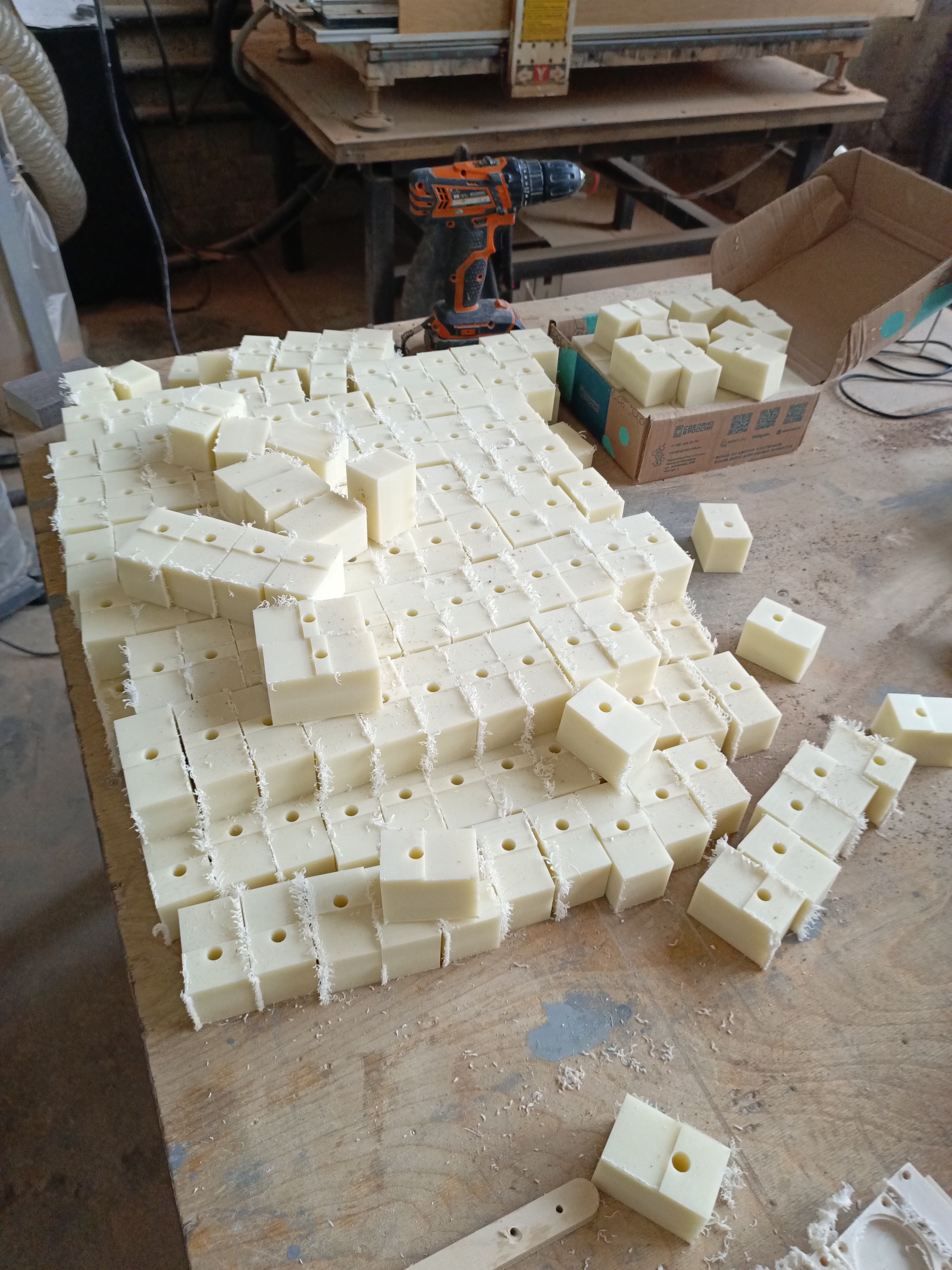

Проставки и вставки из капролона для узла подъёмника — Кубические проставки и вставки из капролона для узла подъёмника.

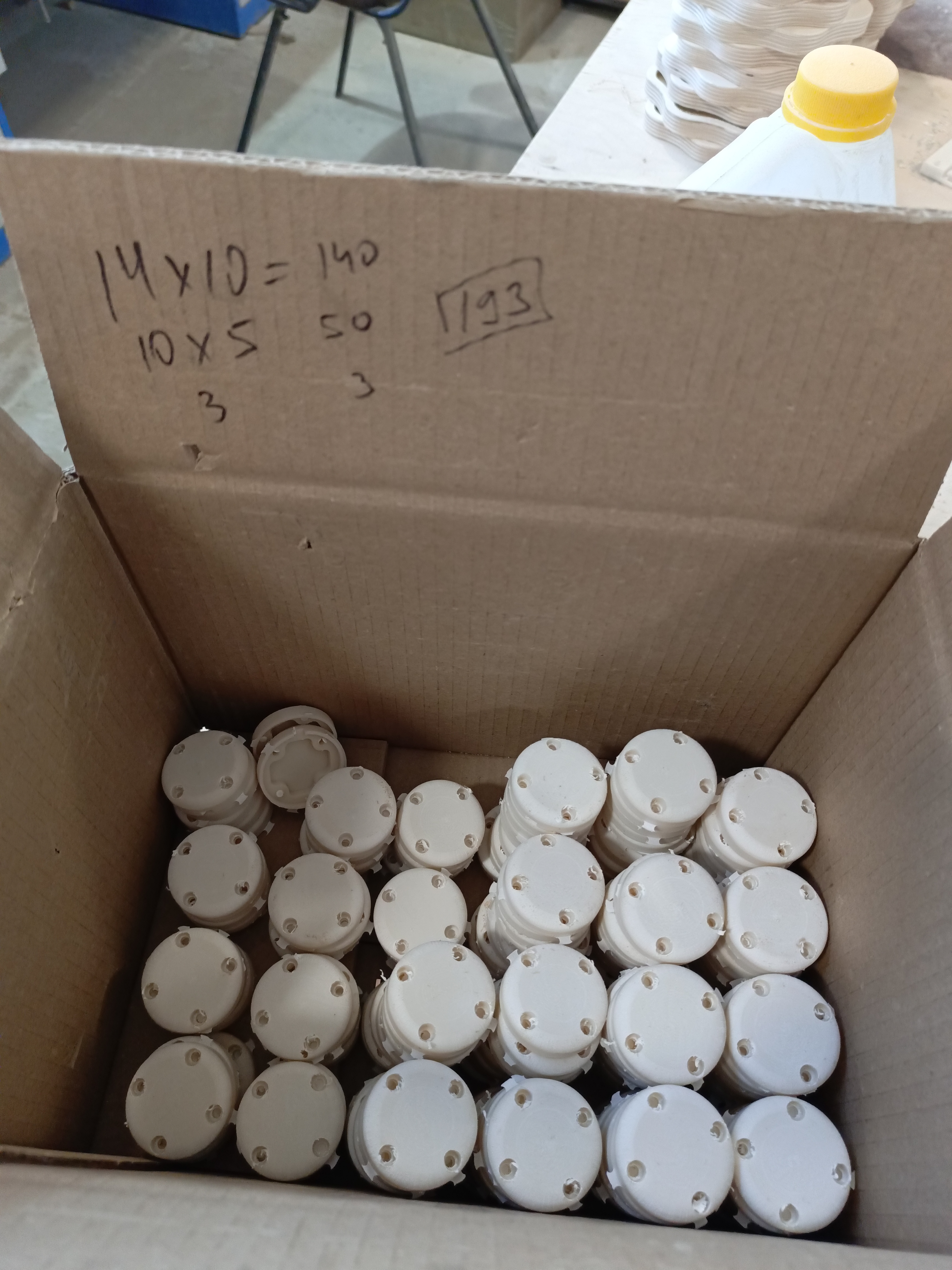

Токарные детали по чертежу — упаковка готовой партии — Готовые токарные детали упакованы для отправки — партия под конкретный заказ.

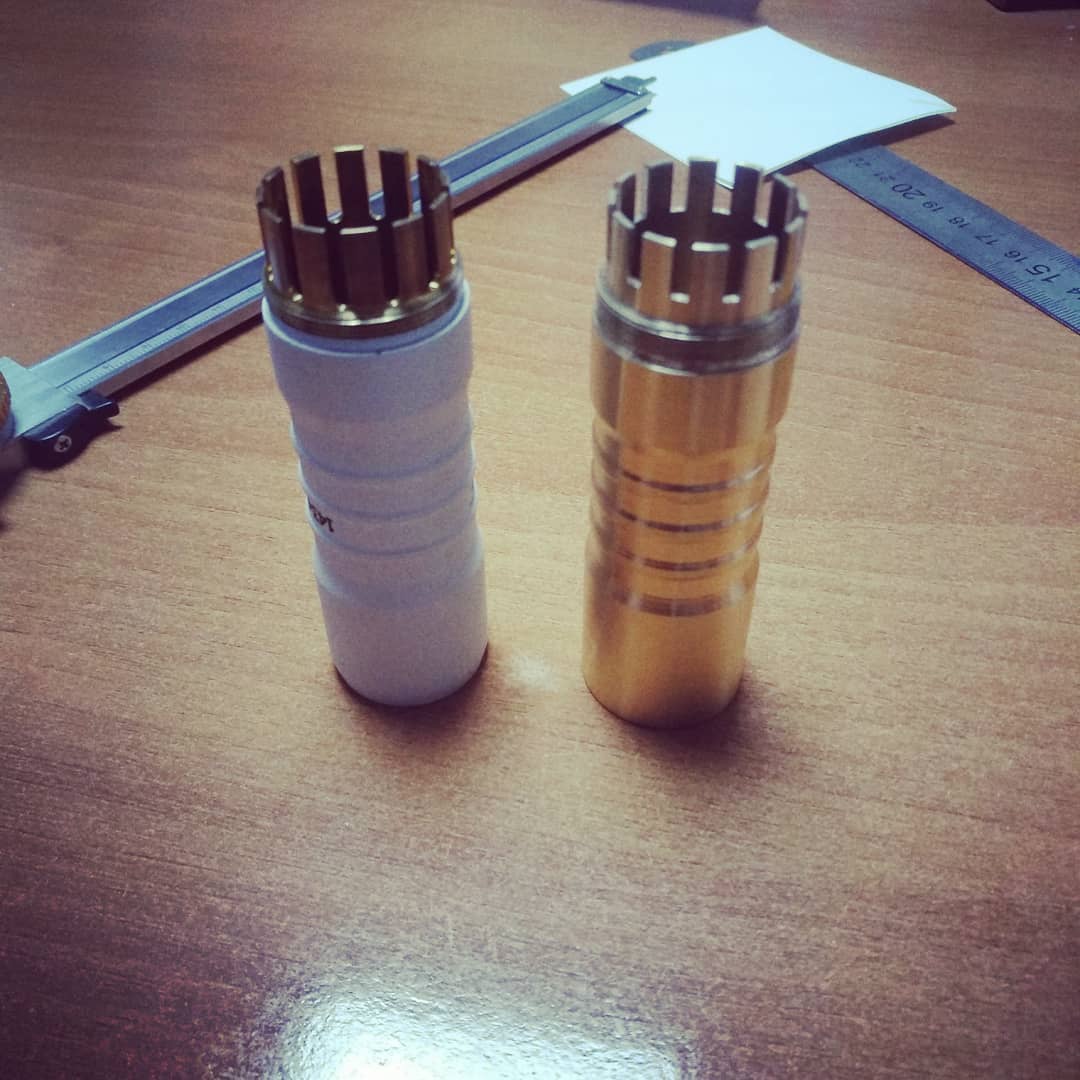

Токарные детали из латуни — втулки, фланцы, штуцеры — Токарные детали из латуни — втулки, фланцы и штуцеры разных диаметров.

Матрица из МДФ для вакуумной формовки — фрезерованная форма.

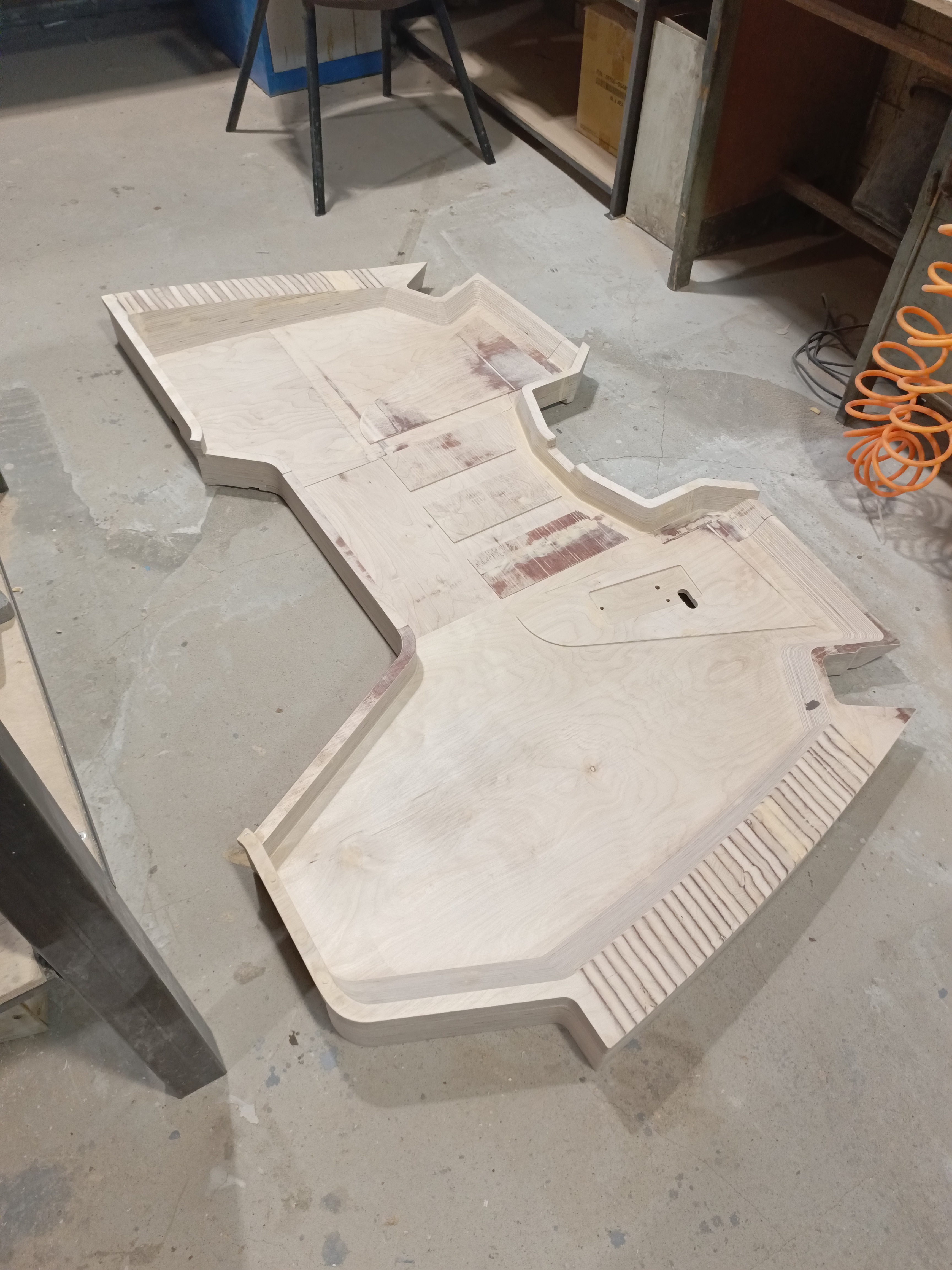

Крупная фанерная оснастка сложной формы — фрезерованные пазы и посадочные места.

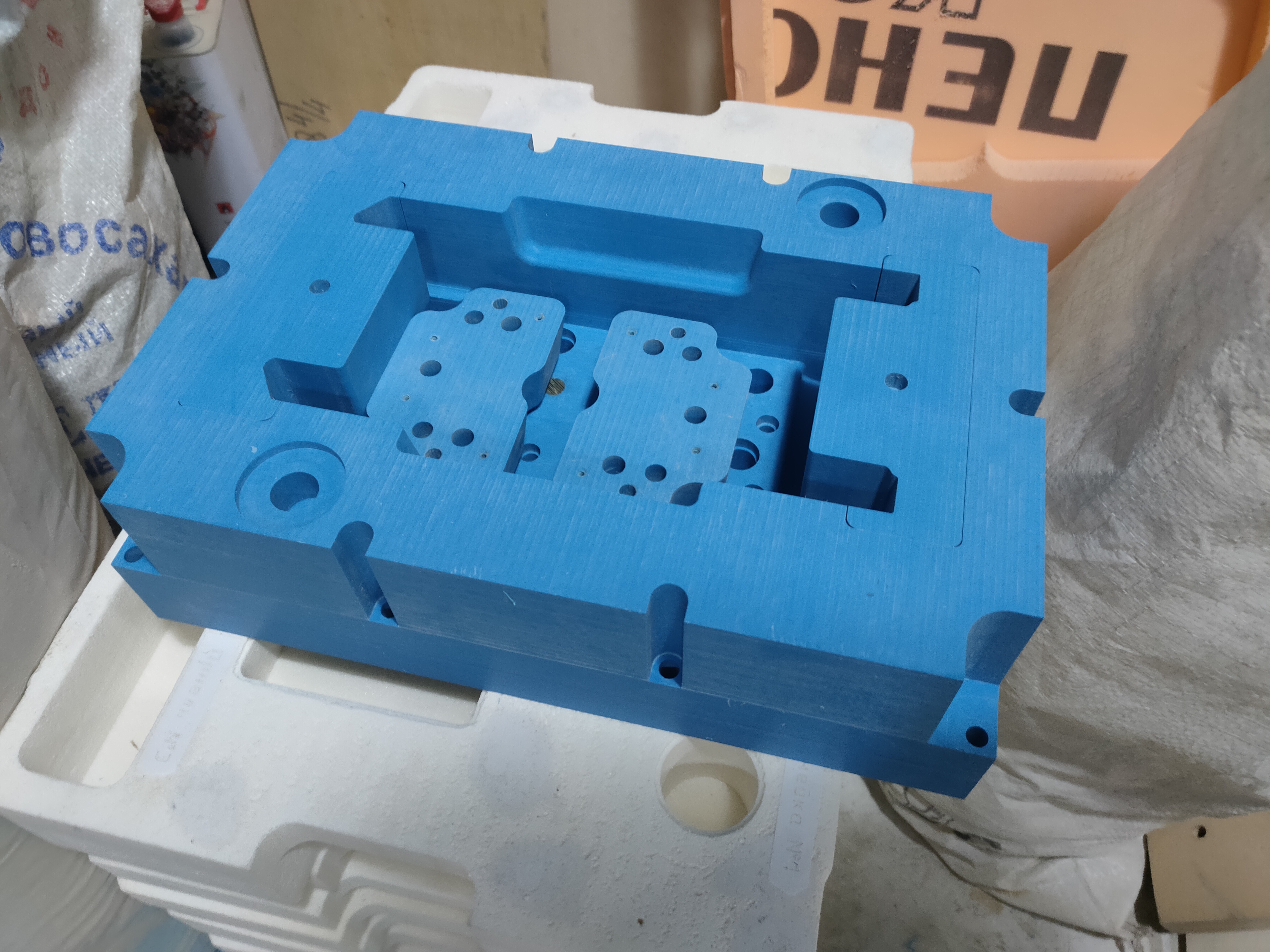

Литьевая пресс-форма с посадочными вставками — точная подгонка по разъёму.

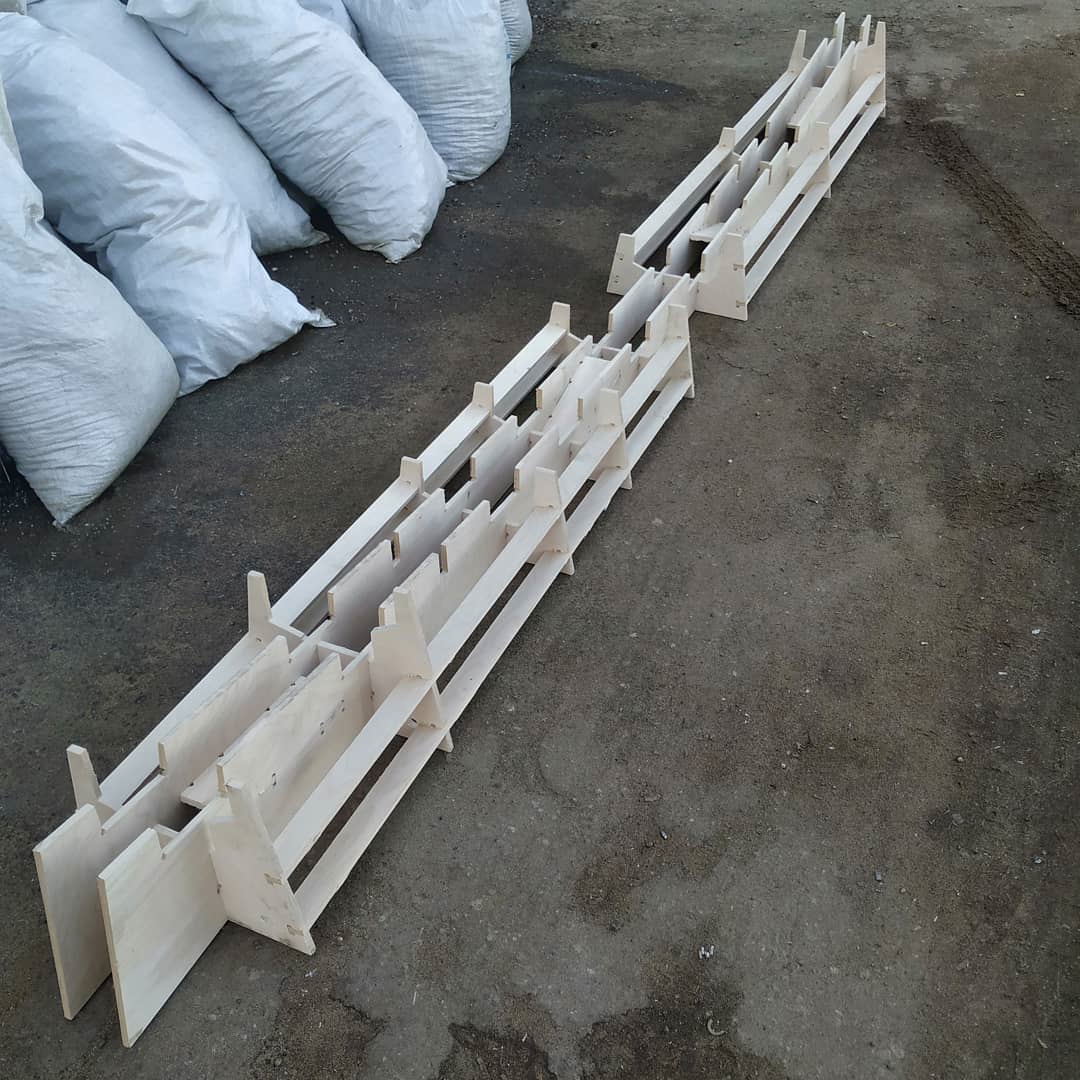

Крупногабаритный сборочный кондуктор — рейка с рёбрами жёсткости под фиксацию деталей.

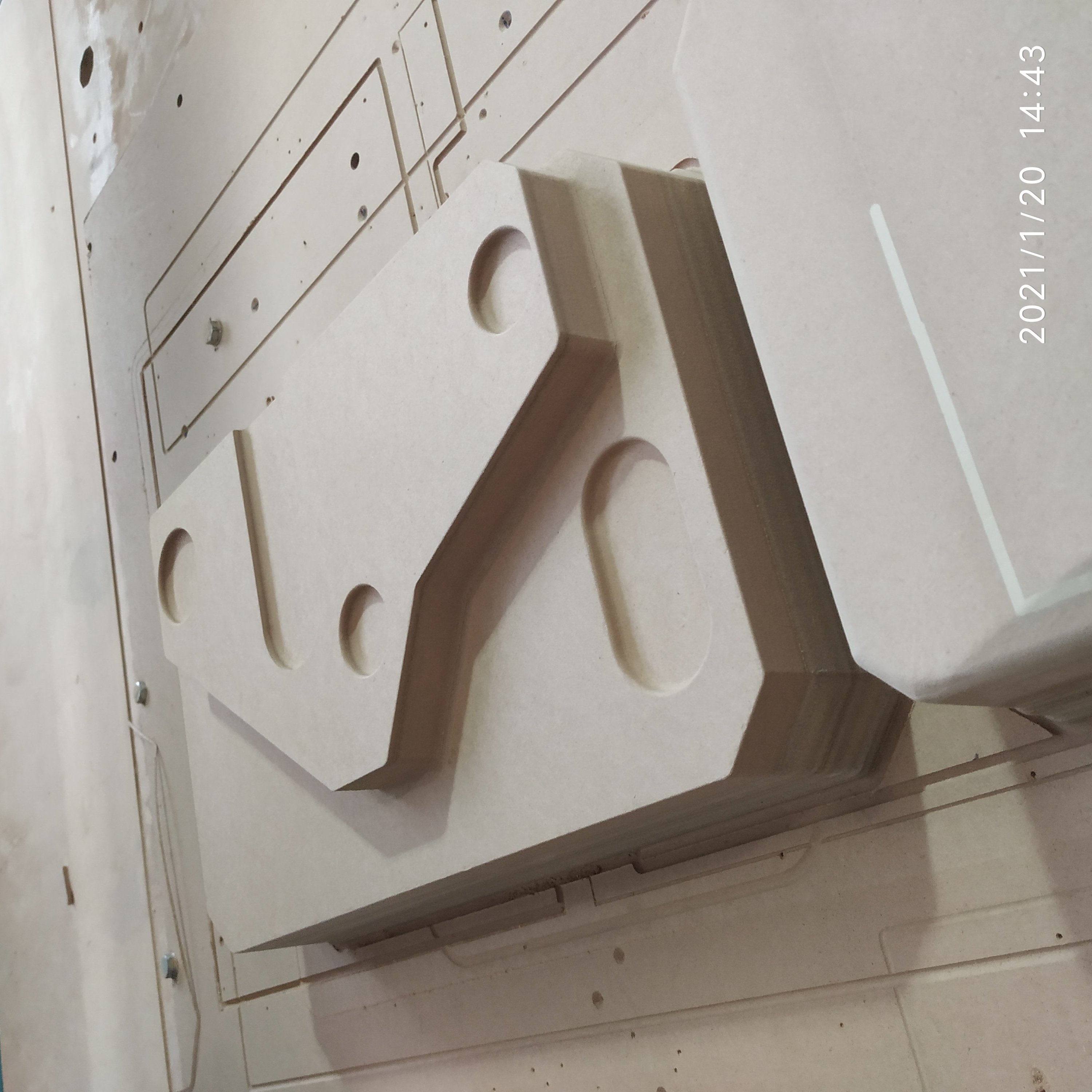

Матрица для вакуумной формовки, фигурный контур из МДФ — Матрица для вакуумной формовки — фрезерованный фигурный контур из МДФ.

Матрица с двумя купольными полостями — под вакуумную формовку парных элементов.

Пластиковые крышки корпусов приборов — партия одинаковых деталей.

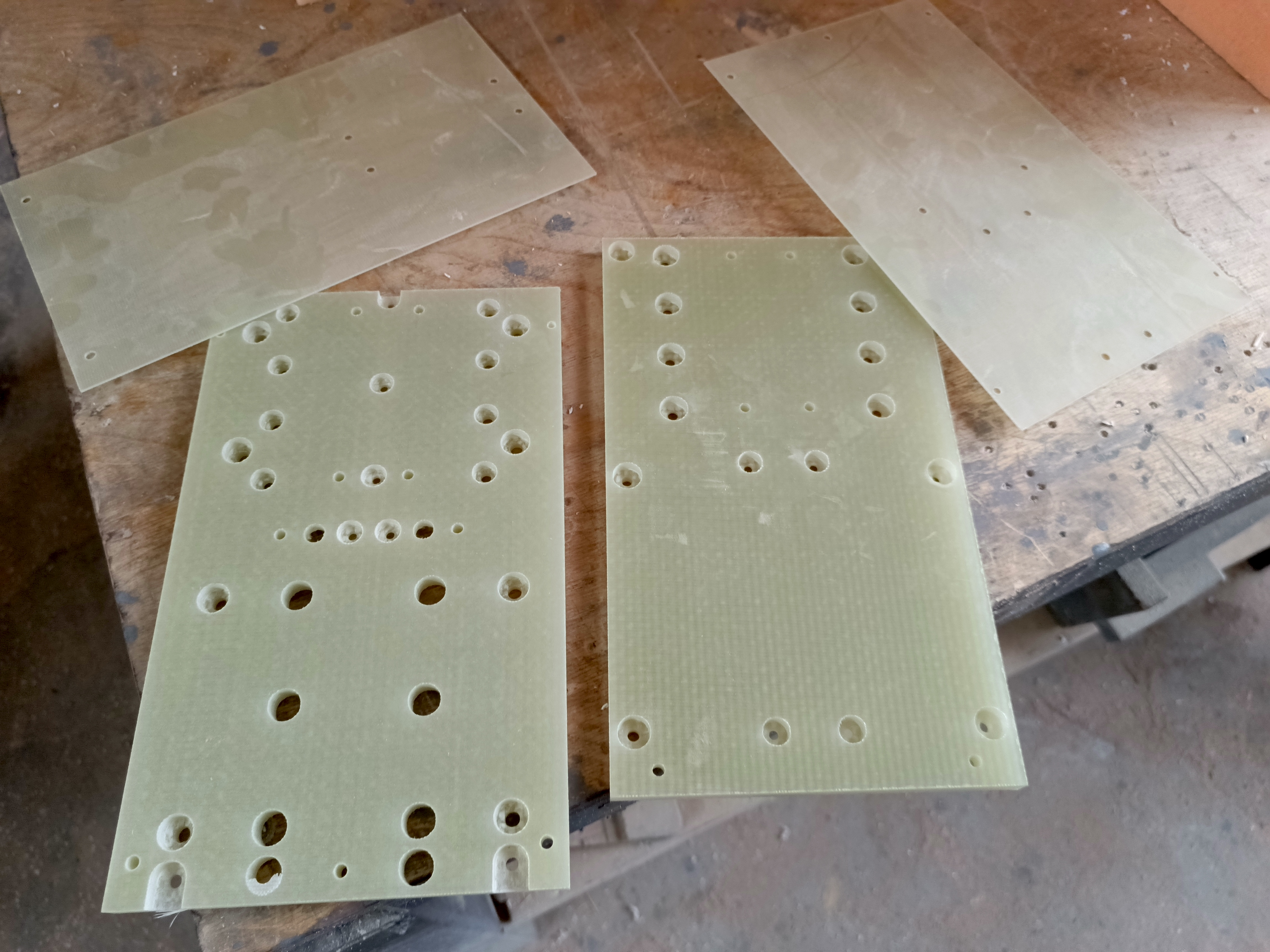

Стеклотекстолитовые панели с отверстиями под крепёж и разъёмы.

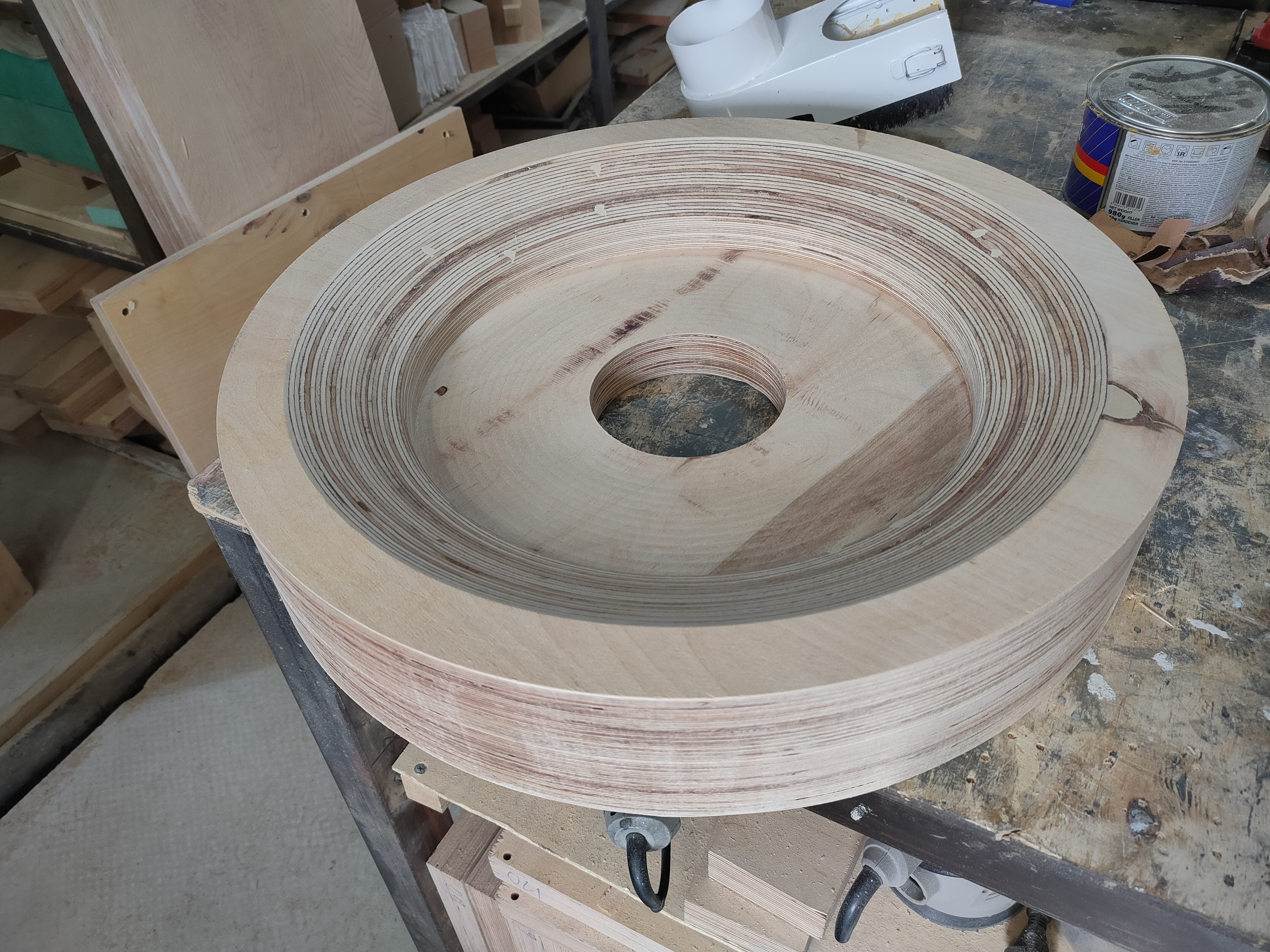

Круглая матрица для вакуумной формовки — концентрический профиль борта.

Фрезеровка ступенчатых ячеек матрицы для вакуумной формовки.

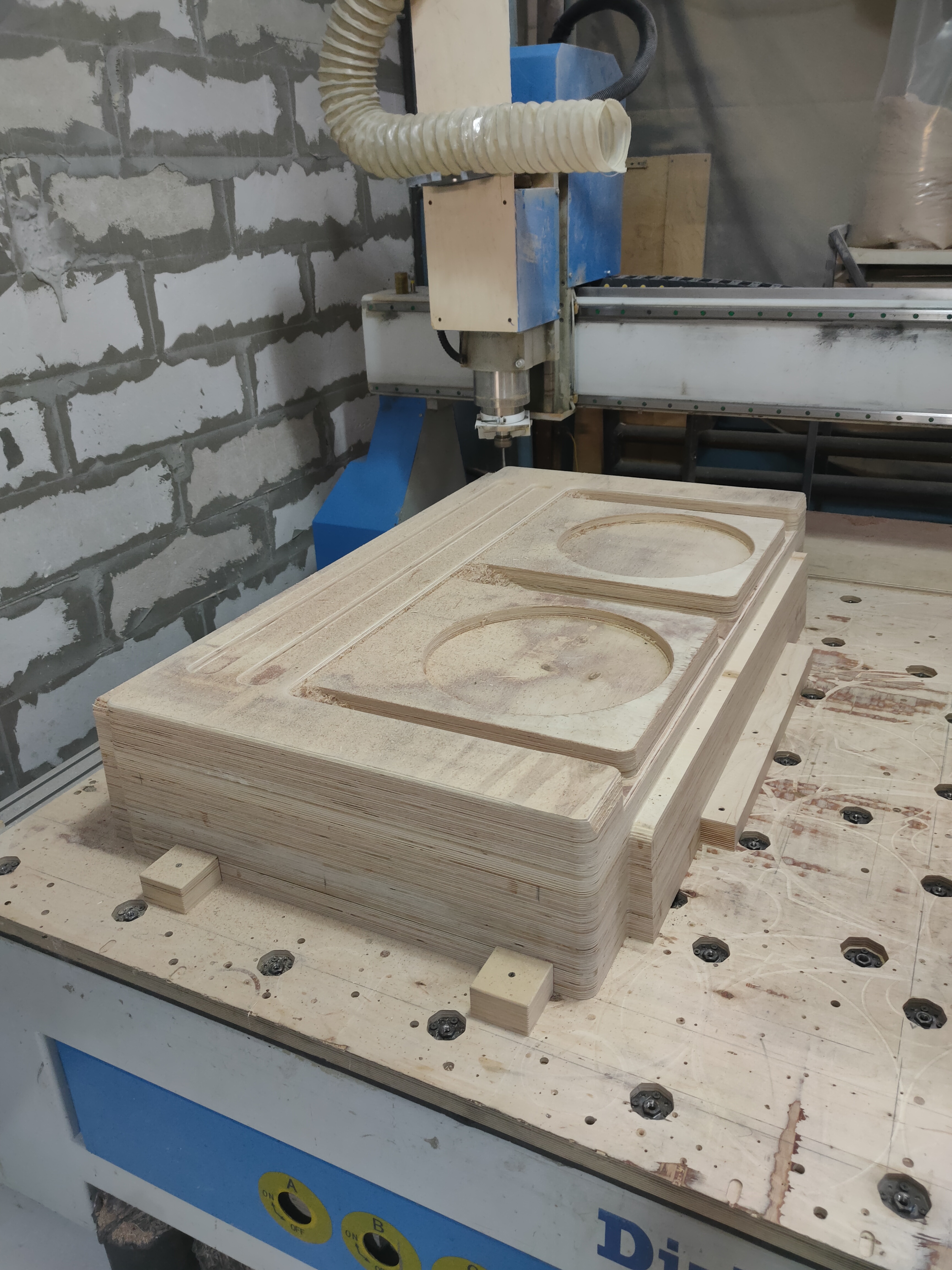

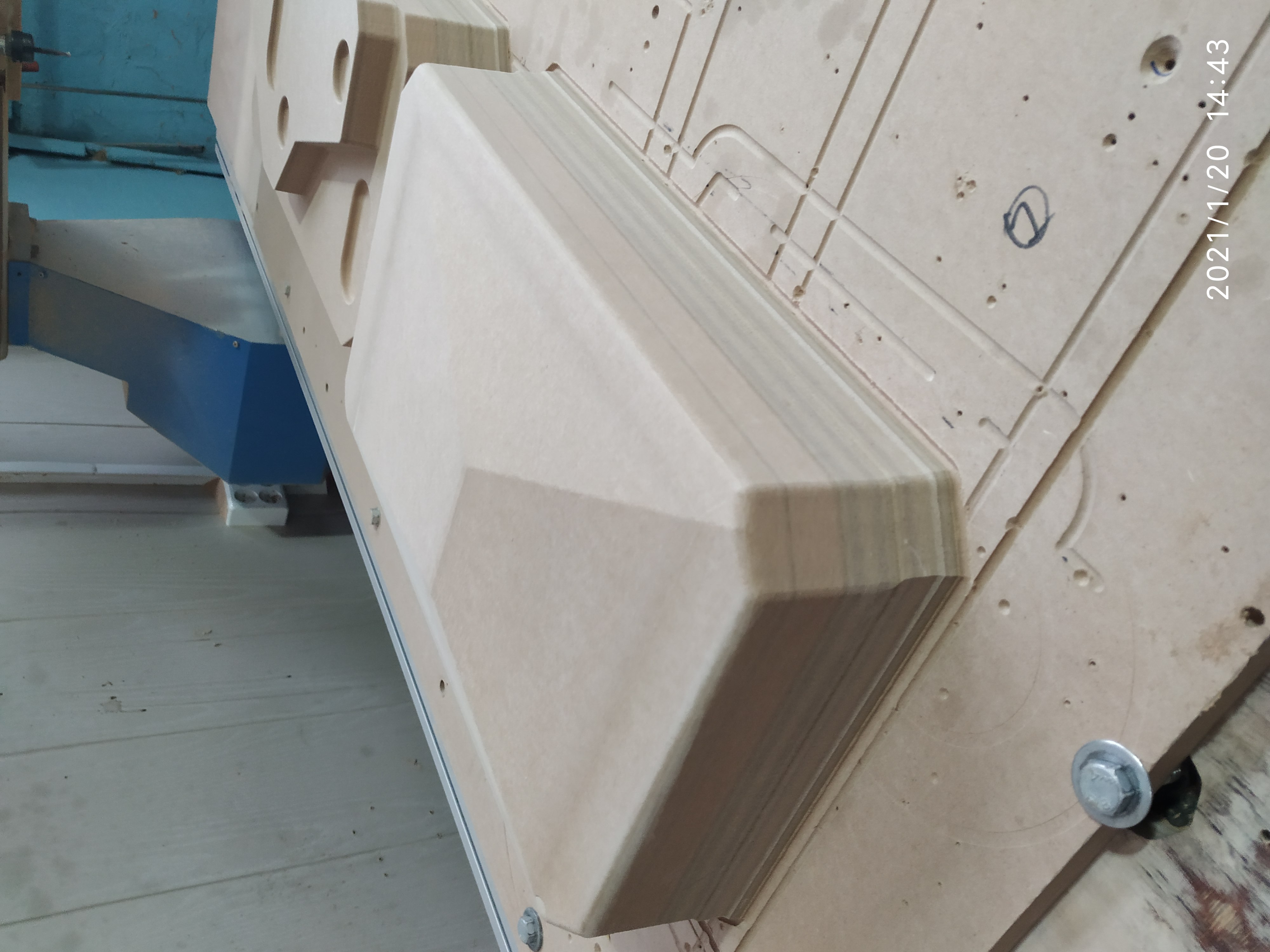

Оснастка из МДФ и фанеры на столе станка — черновая и чистовая заготовки.

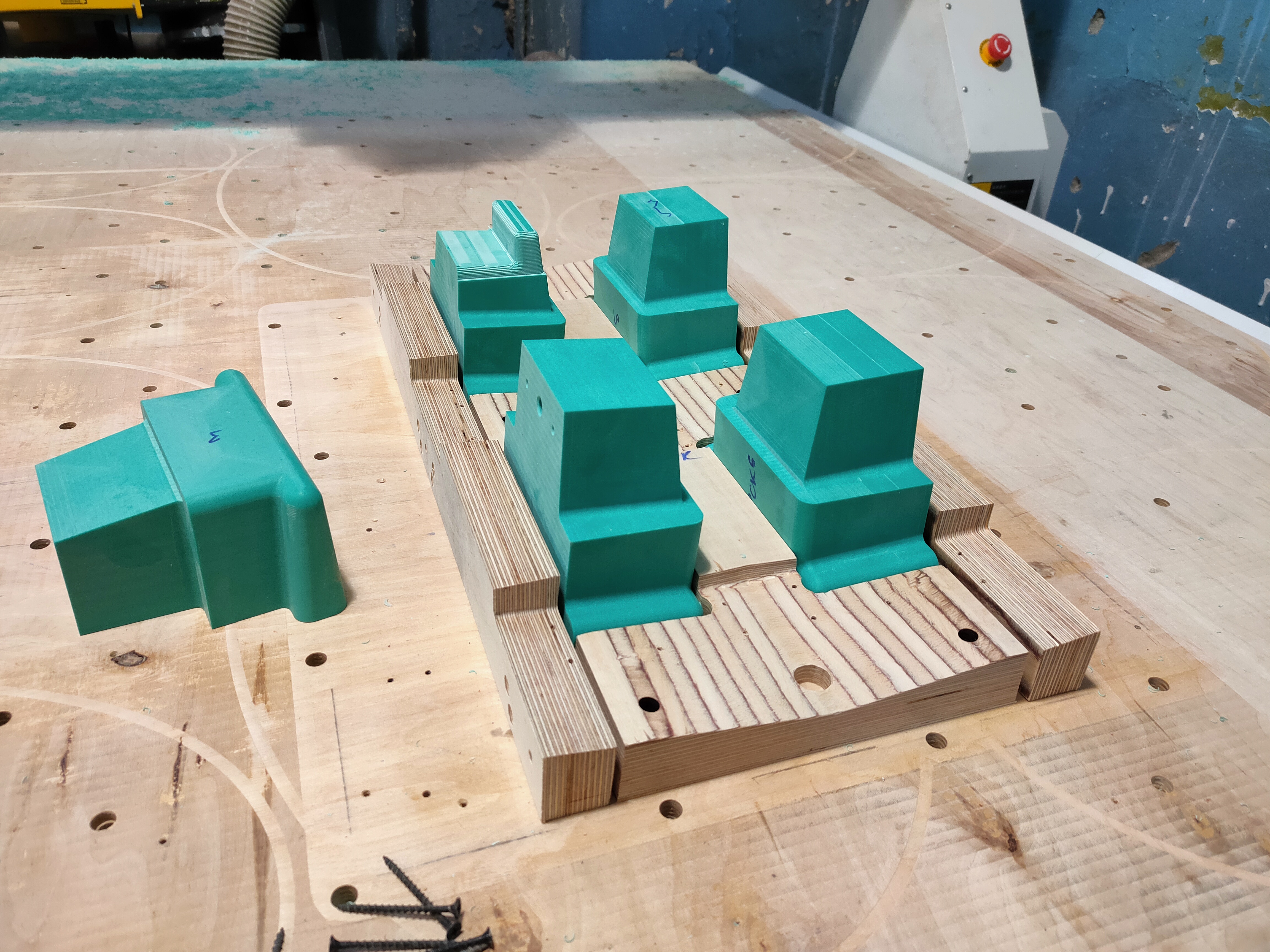

Вакуум-формовочная оснастка из полиацеталя — комплект пуансонов на монтажной плите.

Деталь оснастки с фрезерованным выступом — Деталь оснастки с фрезерованным цилиндрическим выступом.

Модельная оснастка сложной формы из МДФ — мастер-модель приклада.

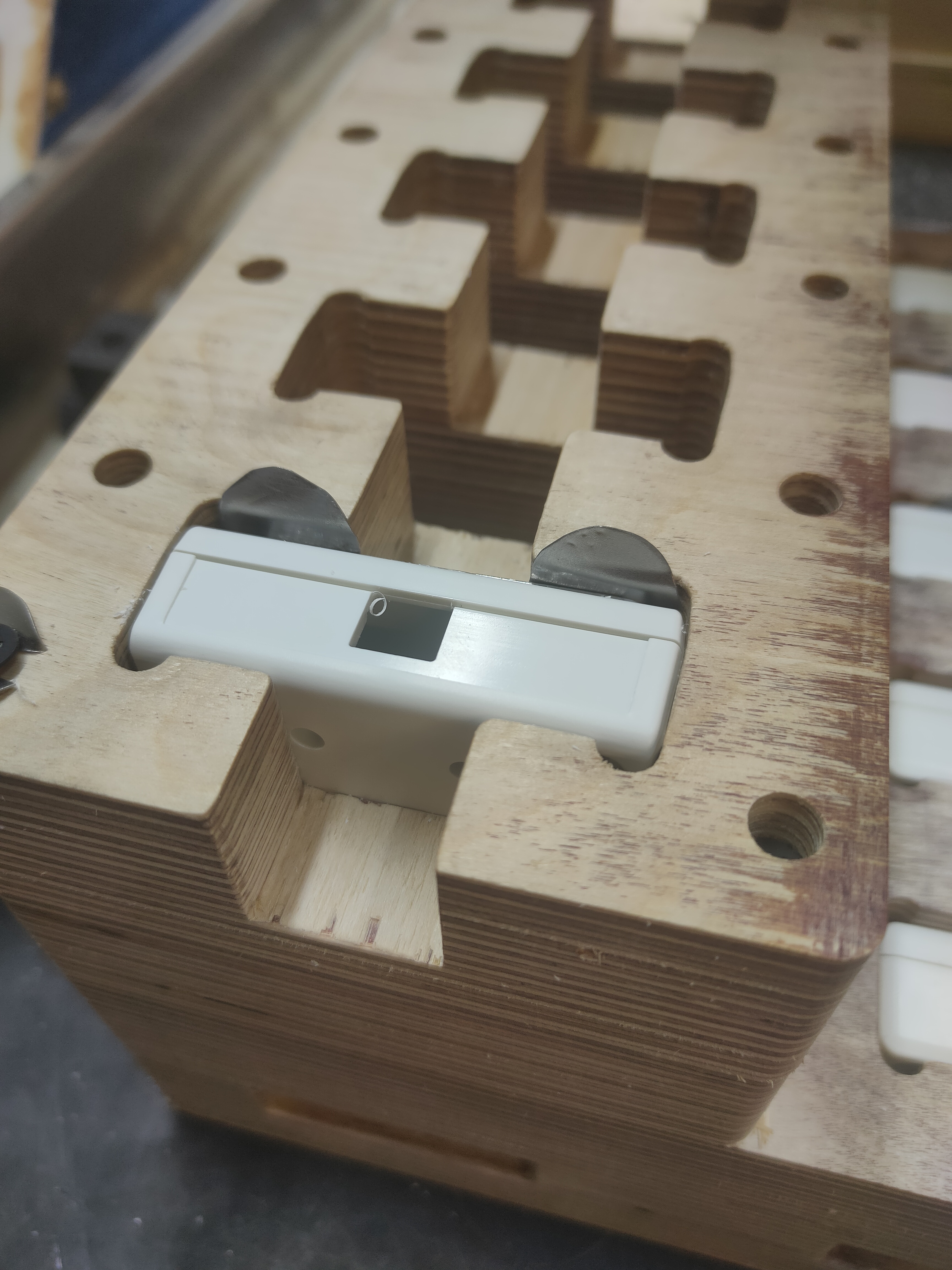

Кондуктор с фиксацией электронного датчика для сборки.

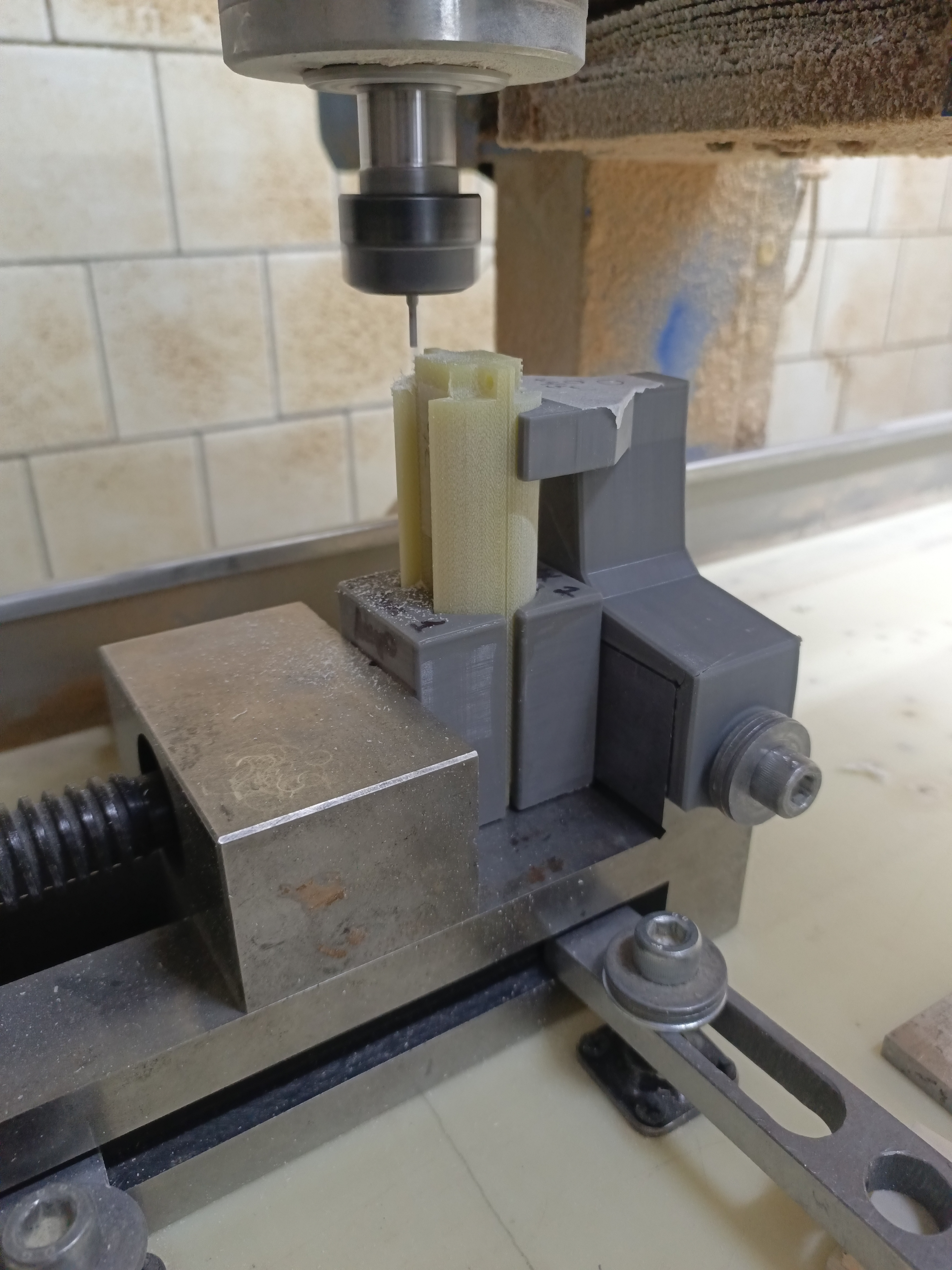

Фиксация стеклотекстолитовых стержней в тисках перед сверлением — Точная фиксация цилиндрических стержней в тисках перед сверлением.

Комплект направляющих реек для подъёмников — Комплект одинаковых направляющих реек для подъёмников.

Токарная обработка

Точение на собственном универсальном станке: валы, оси, втулки, резьбы по чертежам. Точность ±0,05 мм.

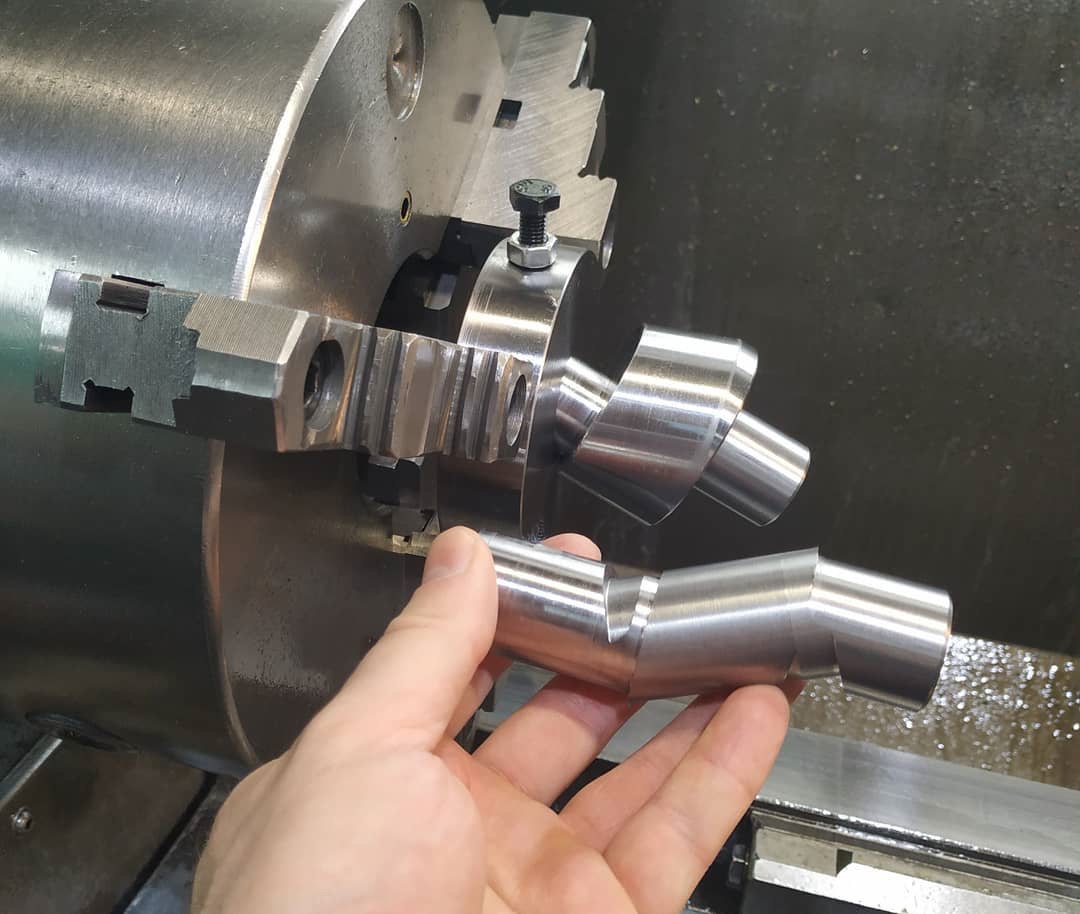

Точение вала из стали на токарном станке — Точение вала из конструкционной стали — снятие фасок и чистовая обработка на токарном станке.

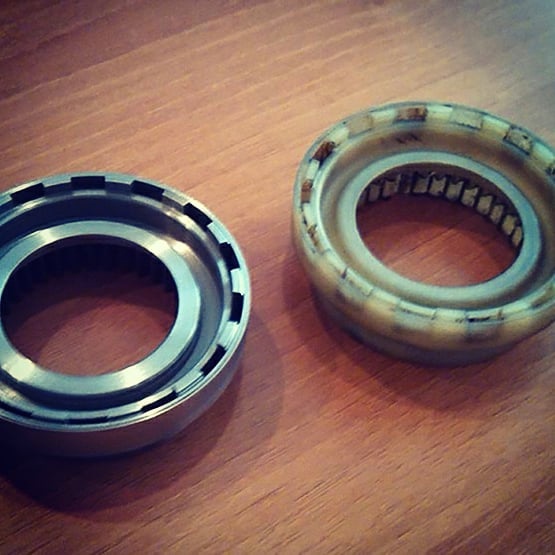

Разобранный подшипниковый узел с игольчатыми роликами — Разобранный подшипниковый узел — сепаратор с игольчатыми роликами, точная посадка на вал.

Кольцо подшипника скольжения после токарной обработки — Кольцо подшипника после обработки — видна дорожка качения.

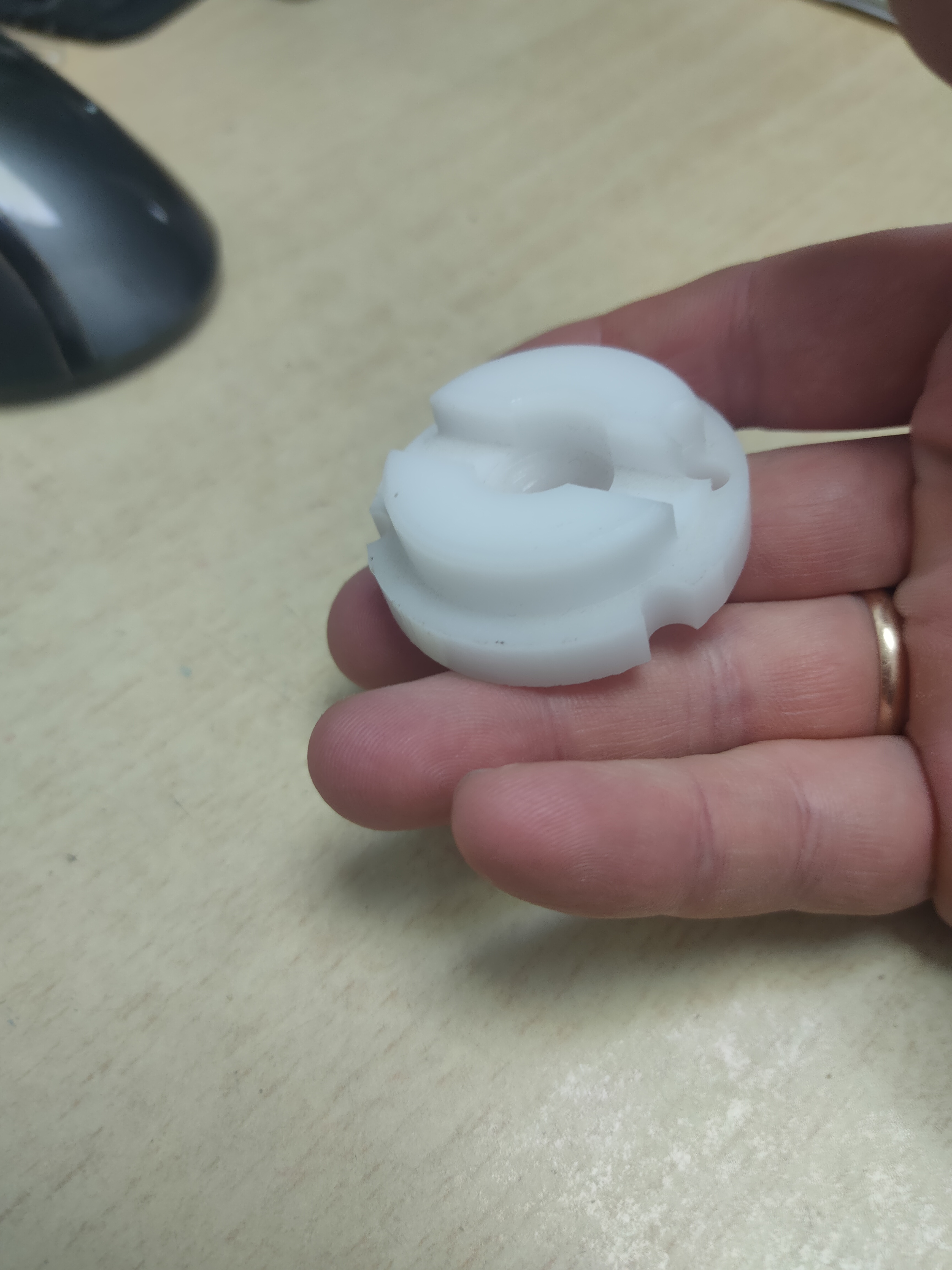

Точёная пластиковая муфта из технического полимера — Точёная муфта из технического полимера — деталь после токарной обработки.

Ролик с накаткой из капролона — равномерный сетчатый узор по всей длине.

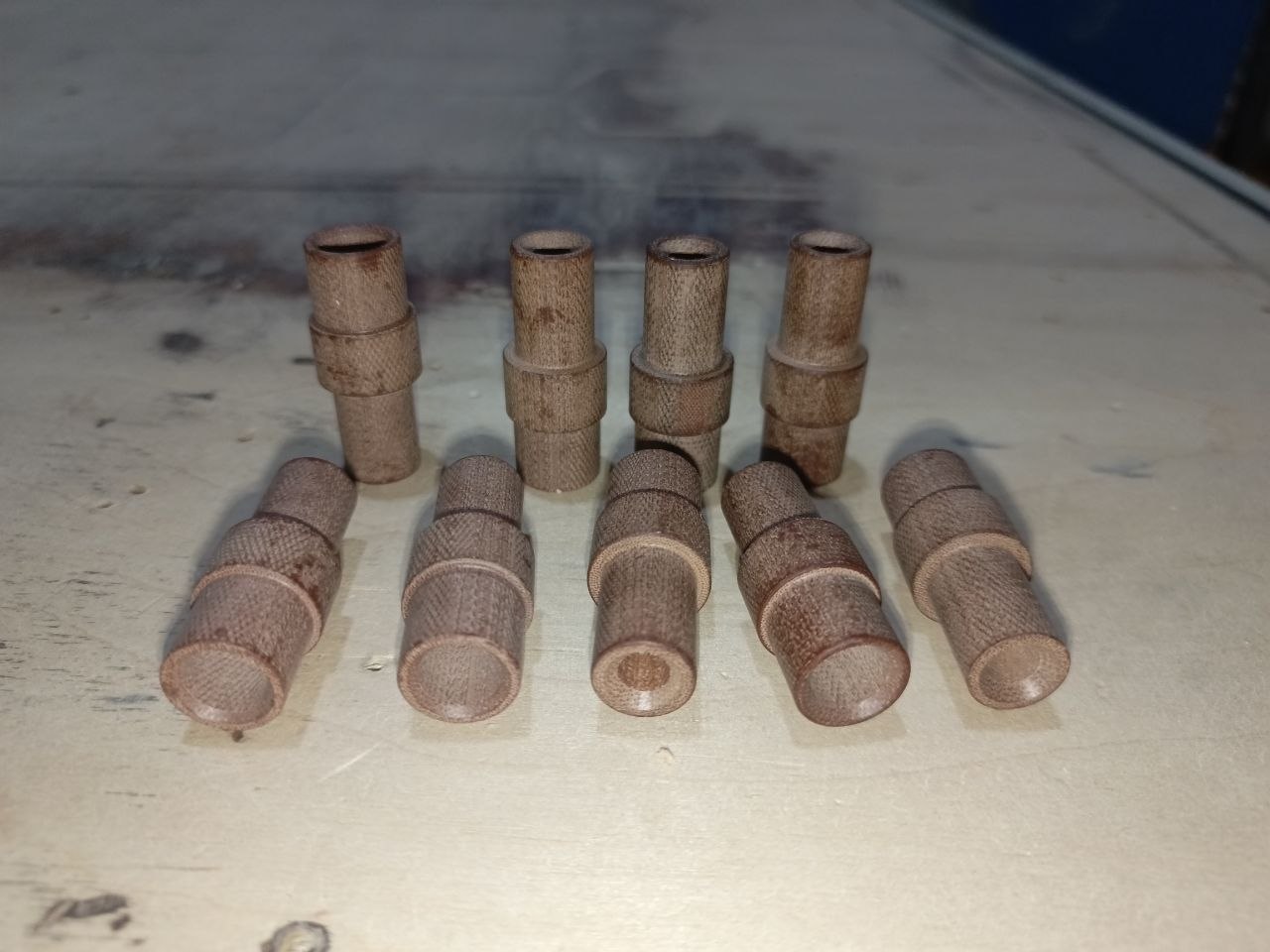

Партия точёных пластиковых втулок — одинаковые детали за одну наладку станка.

Латунные фитинги и переходники точёные детали — Латунные фитинги и переходники — набор точёных деталей разного диаметра.

Гравировка текста на латунном диске на станке — Гравировка текста на латунном диске на поворотном столе токарного станка.

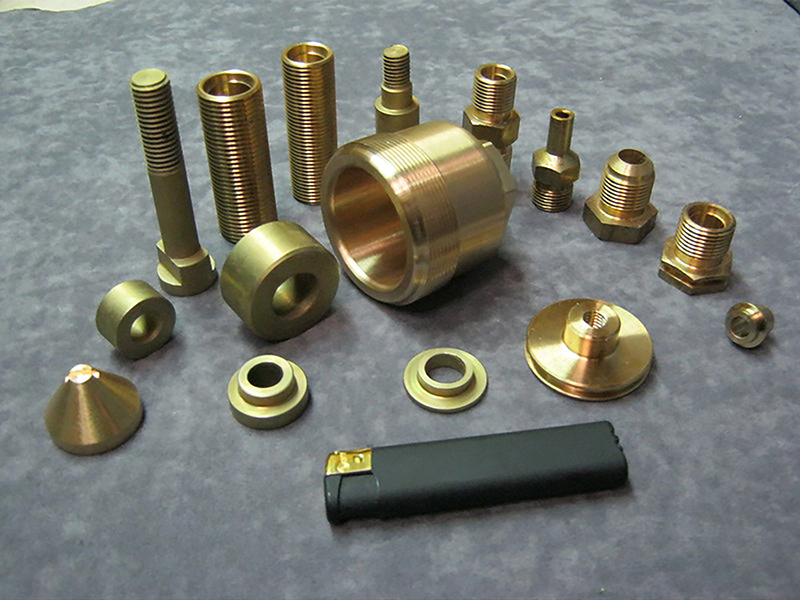

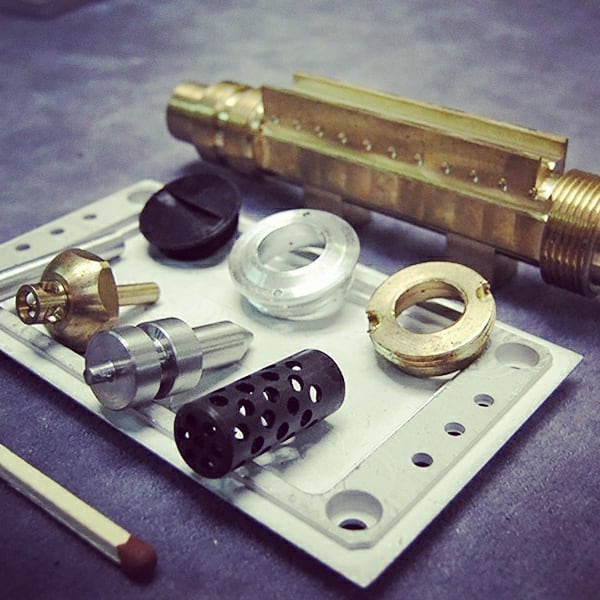

Набор точёных деталей из латуни и бронзы — штуцеры, втулки, гайки — Набор точёных деталей из латуни и бронзы — штуцеры, переходники, втулки, конусные насадки.

Крыльчатка из пластика после токарной и фрезерной обработки — Крыльчатка из технического пластика — сверление осевых отверстий после точения наружного контура.

Ролик с накаткой — токарно-фрезерная деталь — Ролик с накаткой — деталь сочетает токарную и фрезерную обработку за один цикл.

Инжиниринг

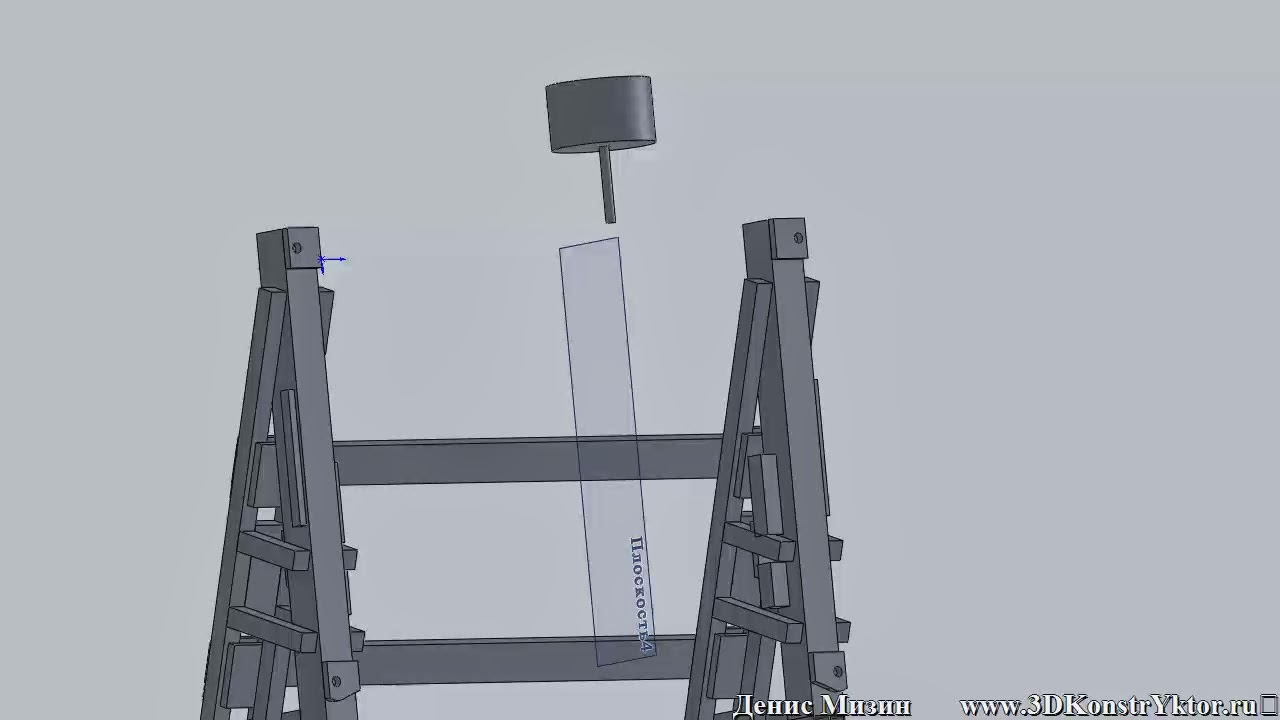

Реверс-инжиниринг по образцу, 3D-моделирование в SolidWorks, изготовление аналогов импортных деталей.

3D-модель стержневого ящика — этап проектирования — 3D-модель многоразъёмного стержневого ящика — этап проектирования.

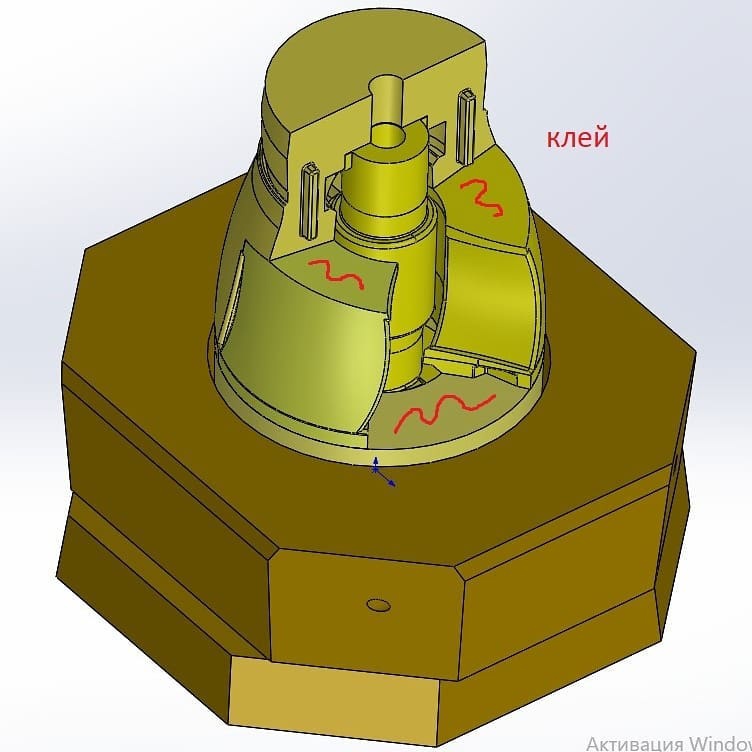

3D-модель узла с точками нанесения клея — 3D-модель узла с указанием точек нанесения клея — техническая документация для сборки.

3D-модель пресс-формы в разрезе — проработка деталей до запуска в производство.

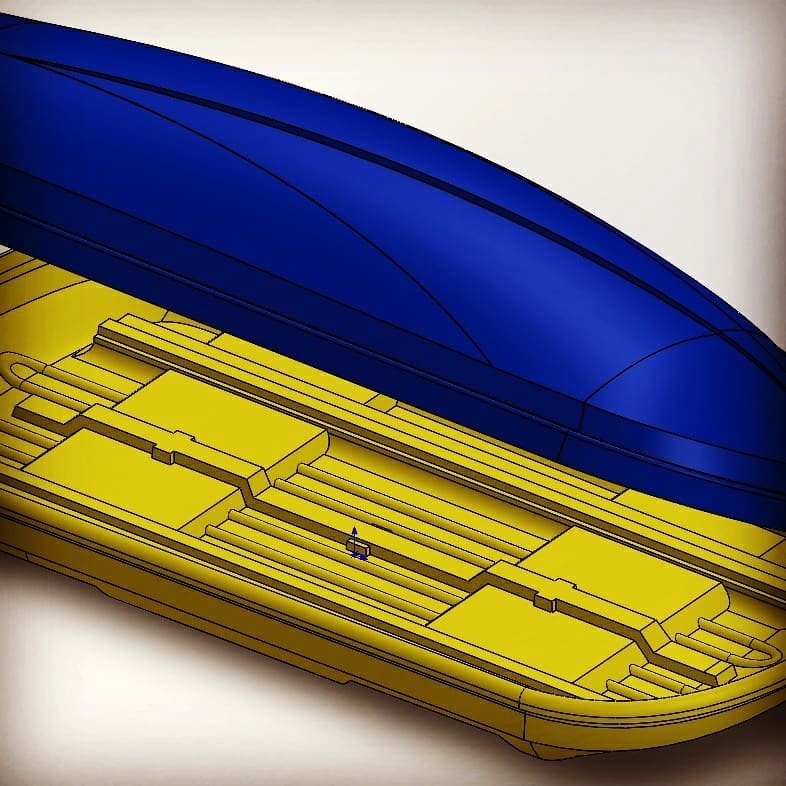

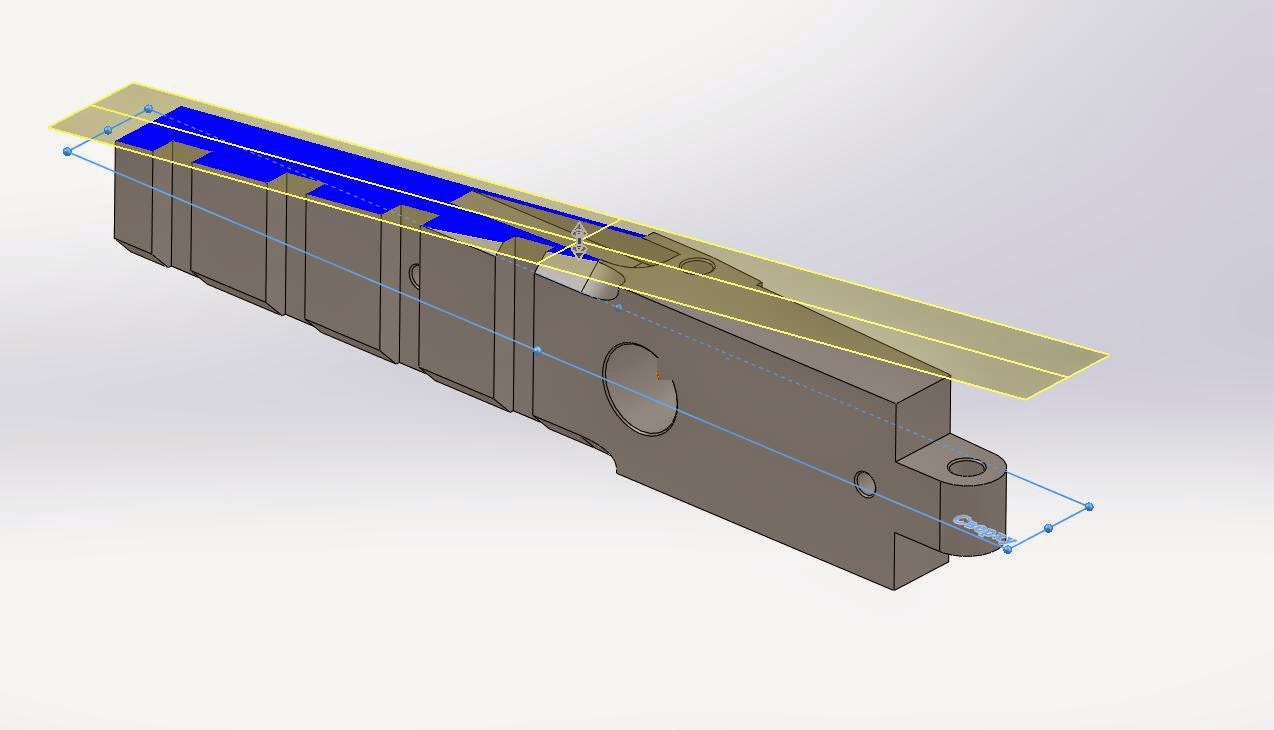

3D-модель корпусной детали сложной формы — поверхностное моделирование обтекаемого профиля.

3D-модели плит оснастки в разобранном виде — комплект для изготовления пресс-формы.

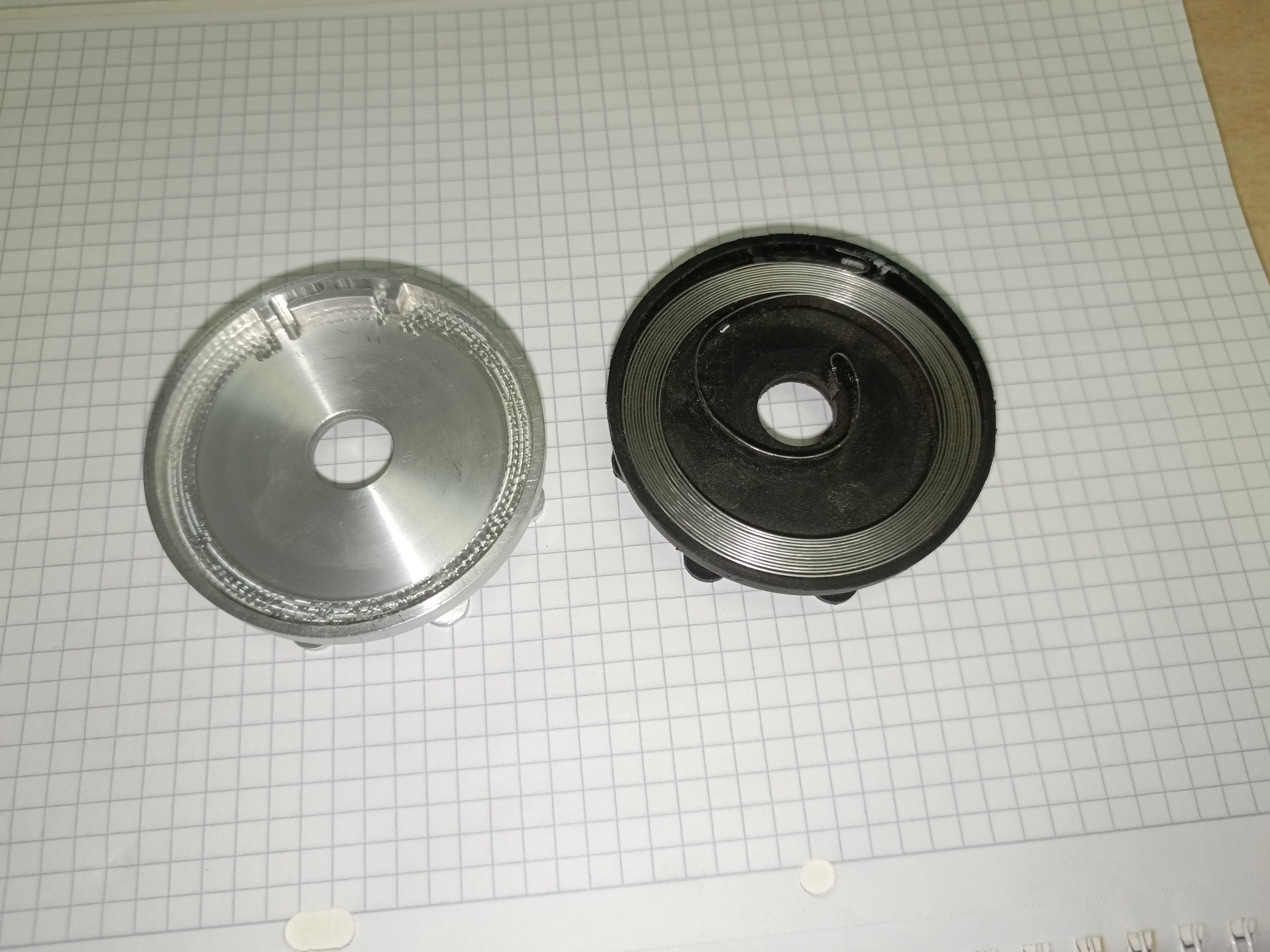

Партия точных алюминиевых деталей — аналоги импортных компонентов, изготовленные по образцу.

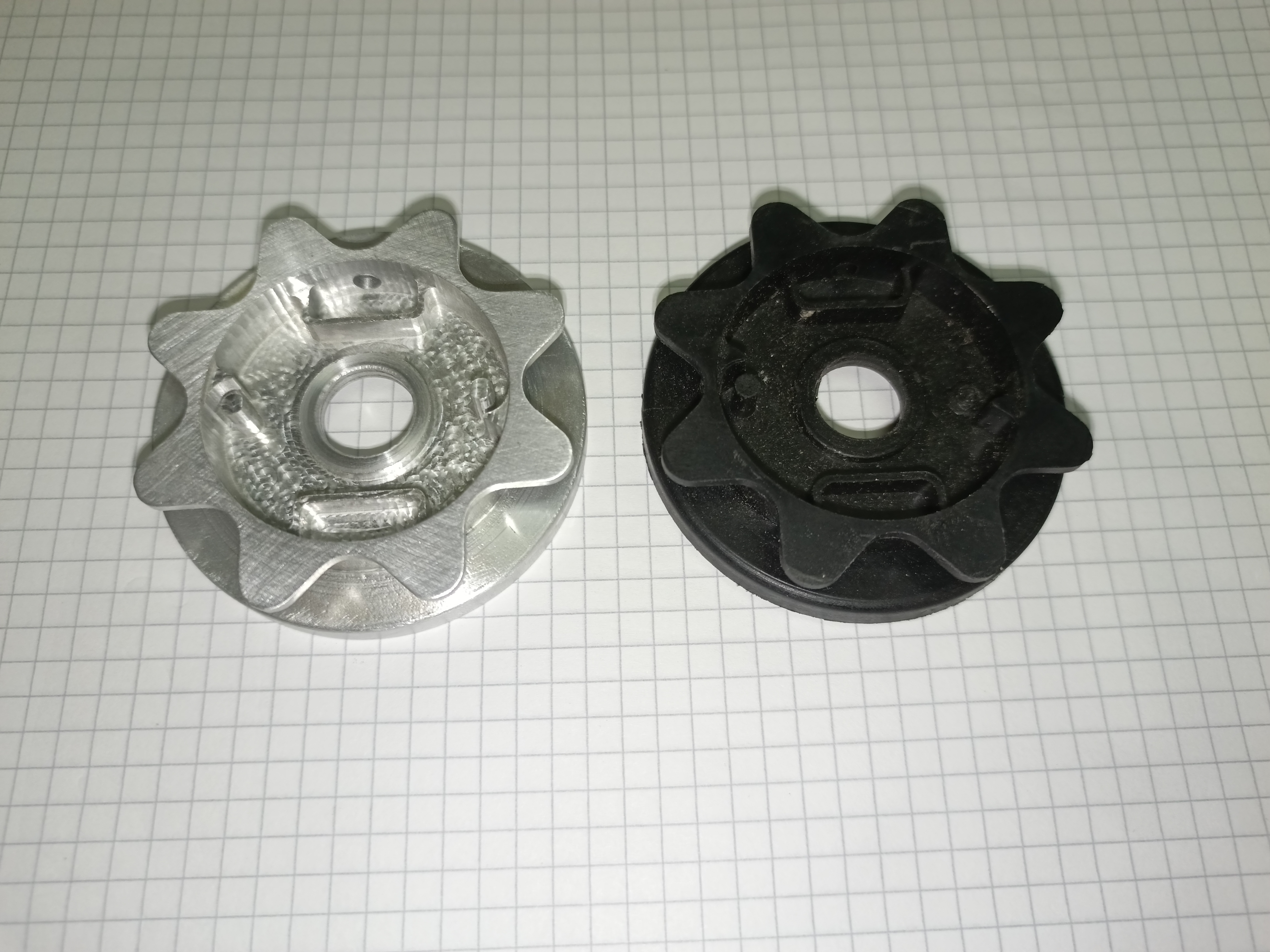

Контроль размеров изготовленного аналога — Контрольные образцы — сверка размеров изготовленного аналога с оригиналом.

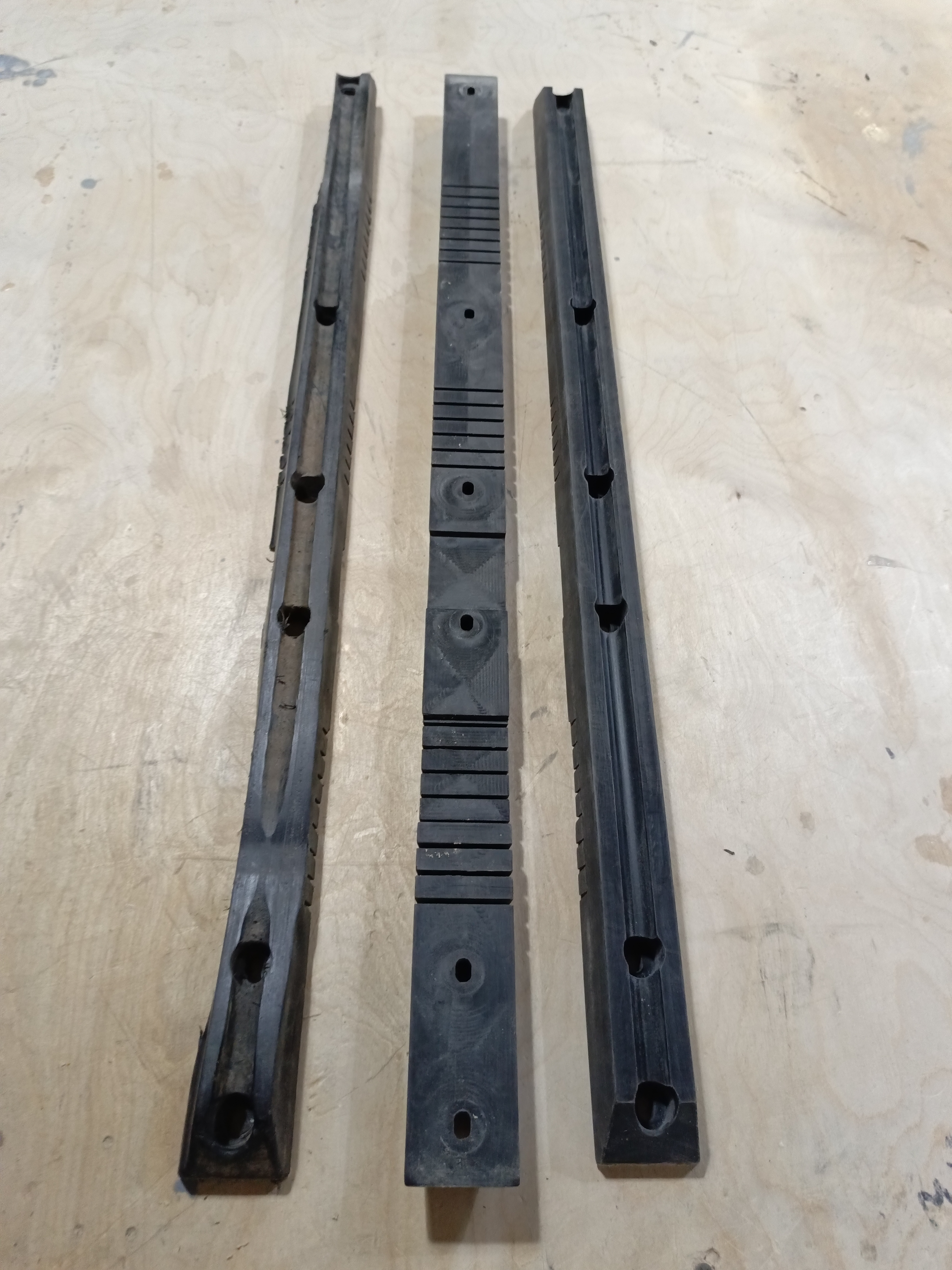

Планки из графитонаполненного капролона — импортозамещение уплотнителя, оцифровка размеров по изношенному образцу.

Крыльчатка — импортозамещающий аналог узла оборудования — Крыльчатка из технического пластика — импортозамещающий аналог узла зарубежного оборудования.

Фрезеровка декоративной модели на ЧПУ, реверс-инжиниринг — Фрезеровка декоративной модели из пенопласта на ЧПУ — этап реверс-инжиниринга по образцу.

Модельные заготовки из пенопласта для ЛГМ — фрезеровка второй стороны в спецкондукторе по обмеренному образцу.

Сверка 3D-модели с оригинальной деталью — контроль совпадения формы перед запуском в производство.

Упаковка

Ложементы из МДФ, фанеры, пластика для хранения, транспортировки и контроля деталей. Точная посадочная ниша под контур.

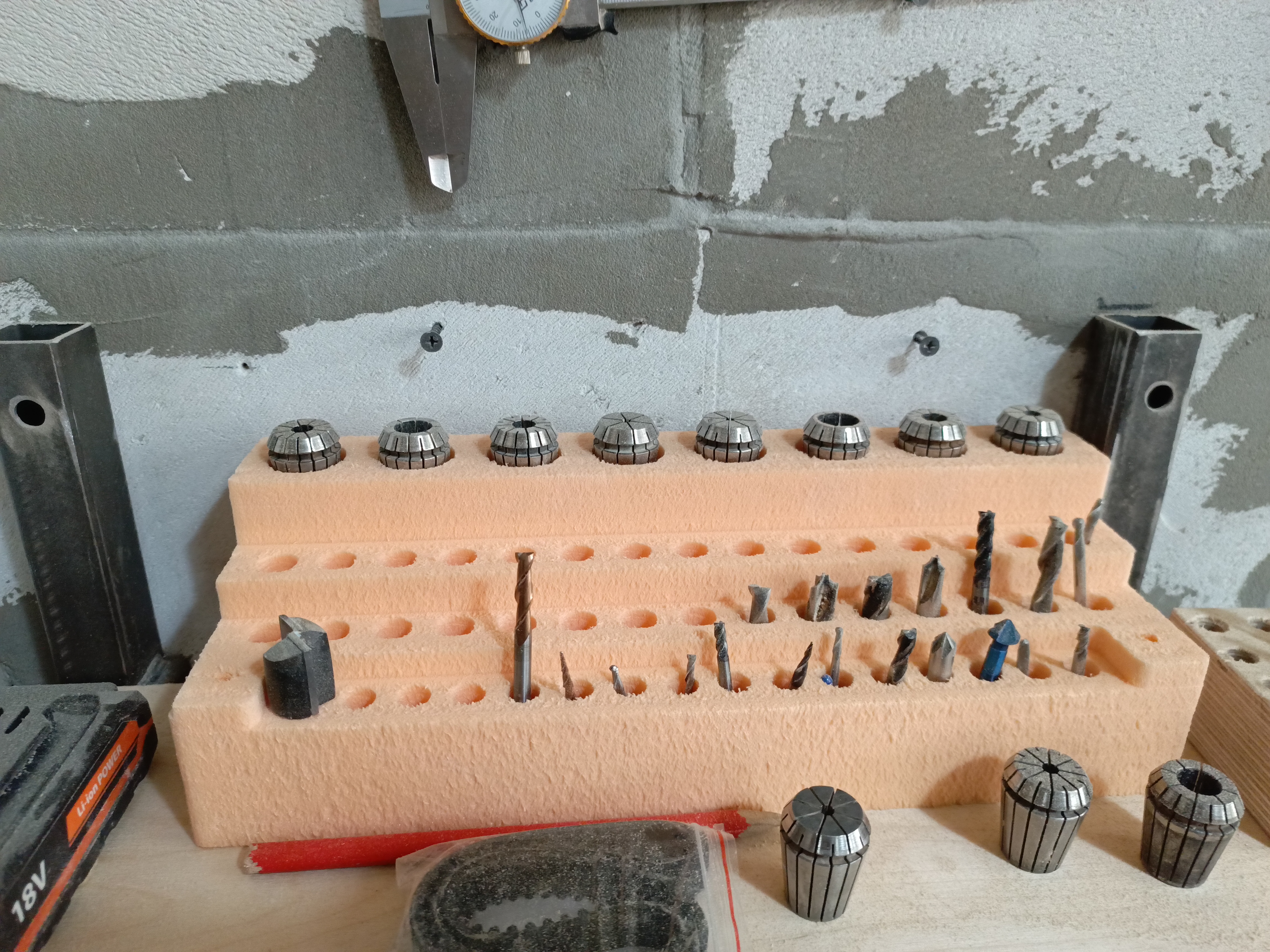

Фрезы и свёрла — инструмент для упаковки в ложементы — Комплект фрез и свёрл — инструмент, который упаковывается в индивидуальные ложементы для хранения и перевозки.

Деревянный ложемент с ячейками под цанги и концевые меры — точная фиксация каждого элемента набора.

Фанерный ящик с фрезерованными нишами под комплектующие — раскрой по 3D-модели.

Деревянный ящик с промаркированными ячейками для запчастей — Деревянный ящик с промаркированными ячейками — упакованные запчасти для отправки заказчику.

Фанерные заготовки упаковочной конструкции — Фанерные заготовки с зубчатым краем — элементы упаковочной конструкции.

Партия деталей в пенопластовых ячейках межоперационной тары — Межоперационная тара — фиксация партии деталей в пенопластовых ячейках между операциями.

Пенопластовый лоток с нишами под форму детали — Пенопластовый лоток с индивидуальными нишами под форму детали.

Лоток с ячейками для мелких деталей — межоперационное хранение партии.

Разместить заказ

Покажем примеры работ по вашей отрасли или материалу — спросите в мессенджере. Фото готовых деталей отправляем до начала производства не показываем (конфиденциальность заказчиков), но после согласования — да.
