Промышленное применение — не мебель и не декор

Фрезерная обработка дерева, фанеры и МДФ на ЧПУ в нашем производстве — это исключительно задачи промышленного характера. Мы не делаем мебель, сувениры или декоративные изделия. Наши заказчики — машиностроительные предприятия, литейные производства, строительные и монтажные компании.

Деревянные и плитные материалы применяются в промышленности в нескольких ключевых ролях:

Литейные деревянные модели — для песчано-глинистого литья и литья в ХТС, когда тираж не оправдывает алюминиевую оснастку
Технологические шаблоны и кондукторы — для разметки, сверления, гибки металла
Стапели и сборочные стенды — рамные конструкции из фанеры и МДФ для позиционирования деталей при сварке и склейке
Ложементы из МДФ — для транспортировки и хранения точных деталей
Макеты оборудования — для планировки производственного участка, проектирования компоновок
Вакуумформовочные матрицы из МДФ — для мелкосерийного прототипирования

Примеры выполненных работ

Ажурная фрезеровка МДФ-панели — растительный орнамент по программе.

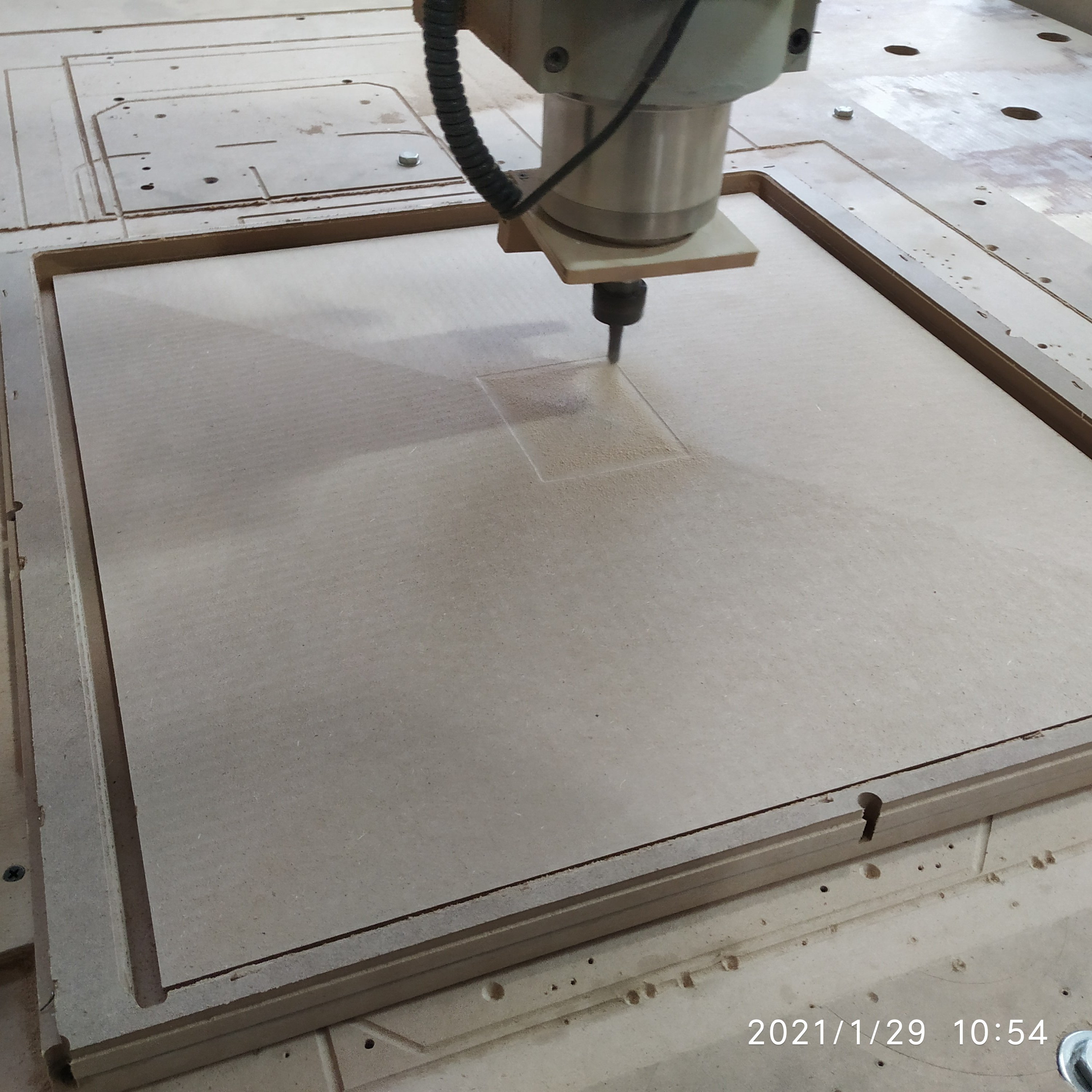

Фрезеровка паза в МДФ-плите — Фрезеровка квадратного паза в МДФ-плите.

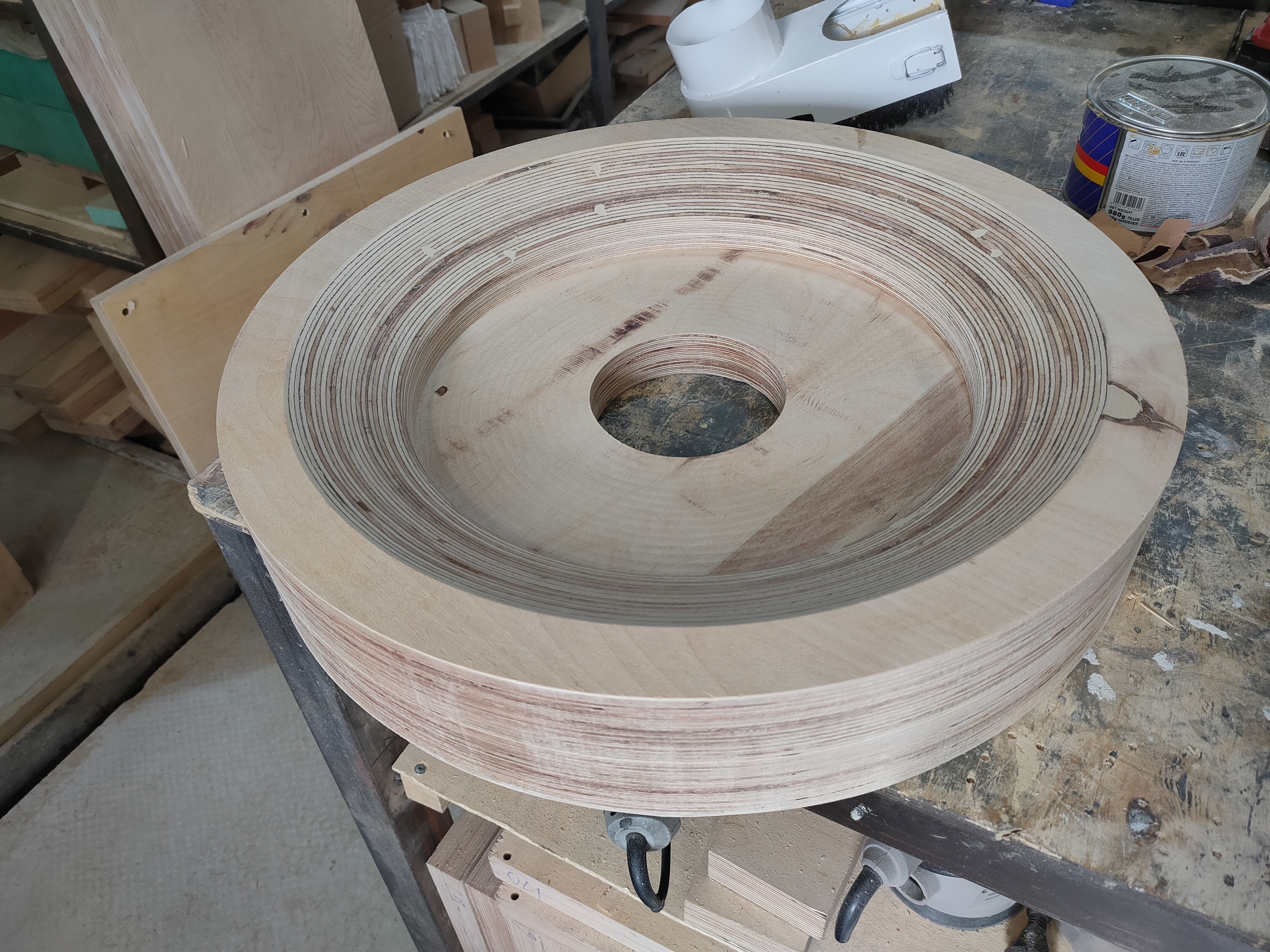

Фанерная чаша с выемкой, видна слоистая структура — Фанерная чаша с выемкой — видна слоистая структура шпона.

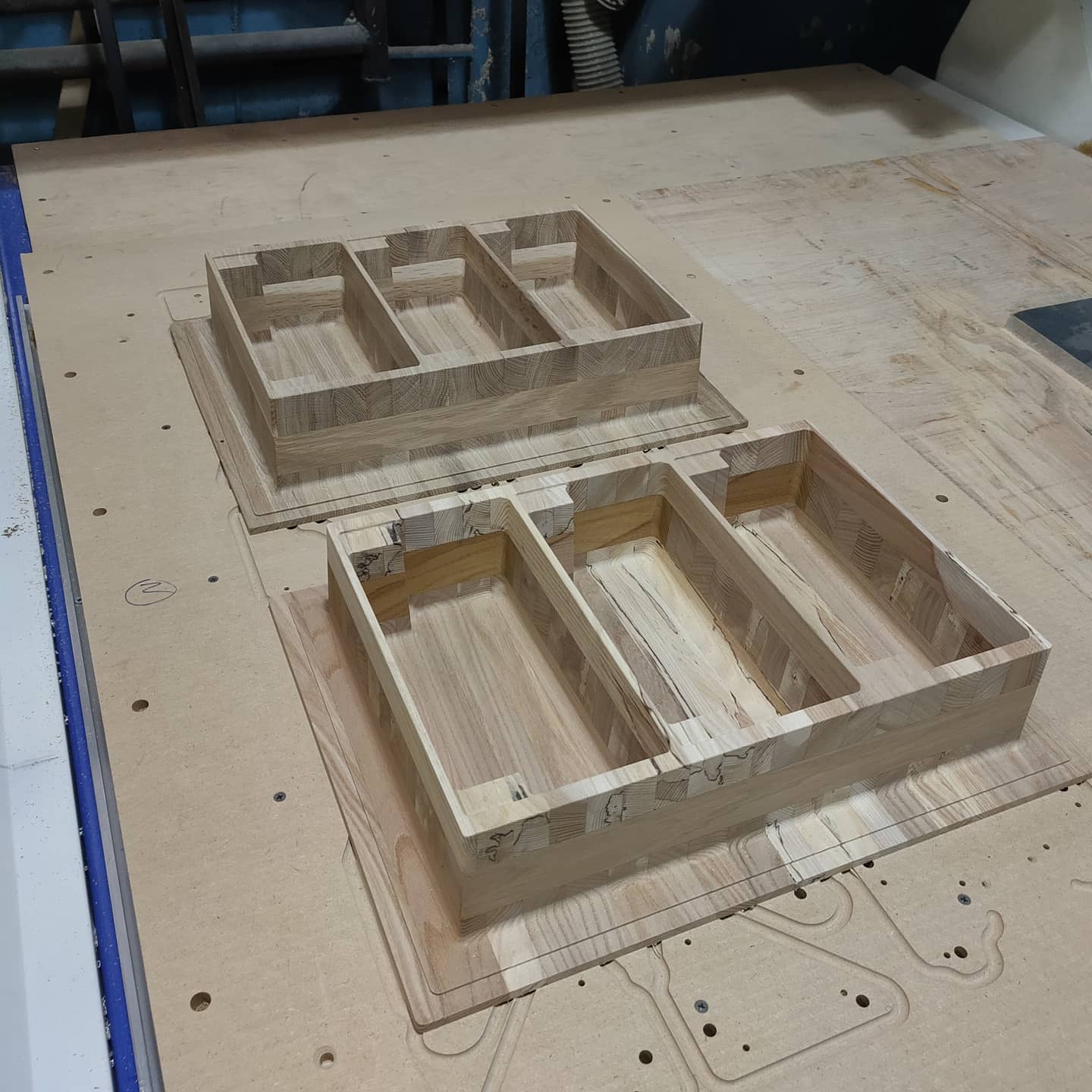

Деревянные лотки с перегородками — соединение на шип, для упаковки.

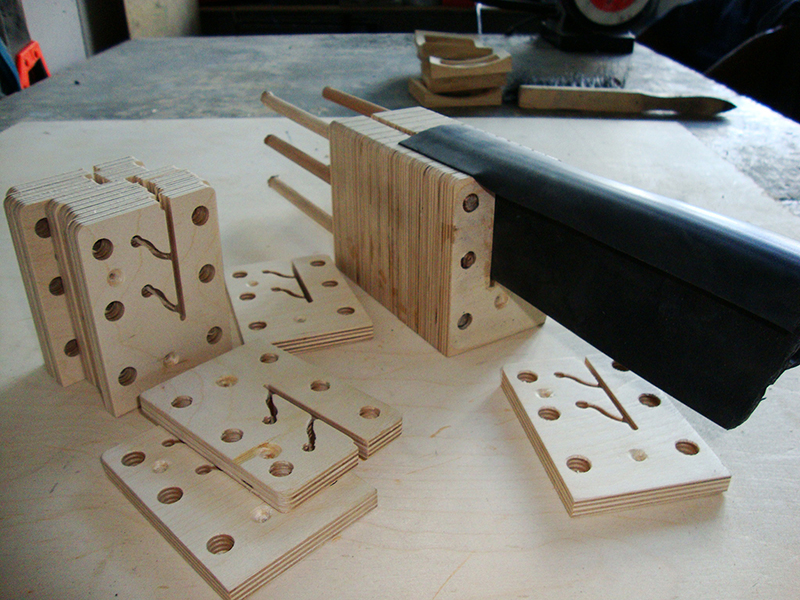

Деревянные соединительные накладки с фиксирующими шипами.

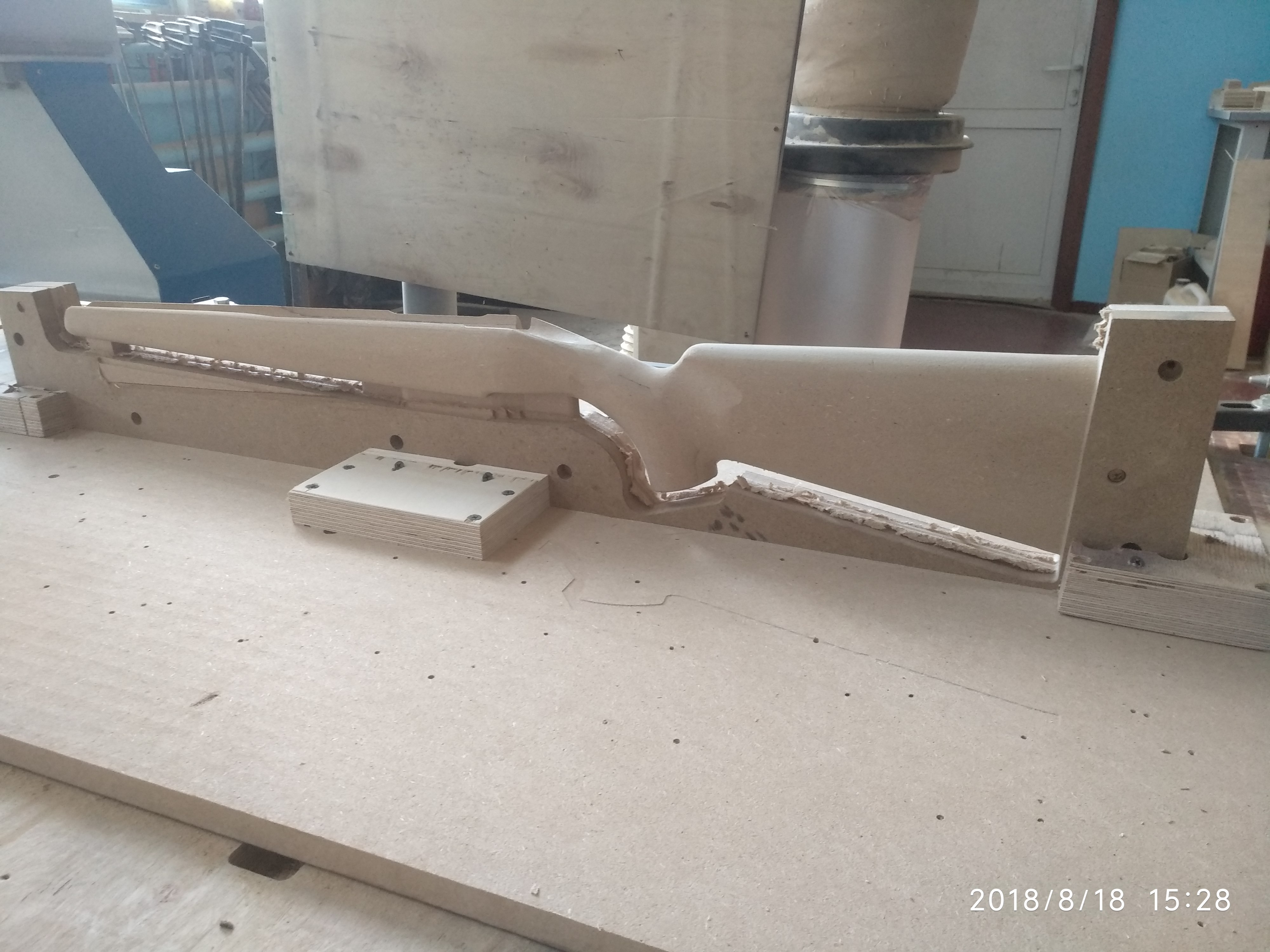

Макет приклада сложной формы из МДФ — Макет приклада сложной формы — фрезеровка по 3D-модели.

Рельефная карта области, объёмная гравировка по дереву — Рельефная карта Нижегородской области — объёмная гравировка по дереву.

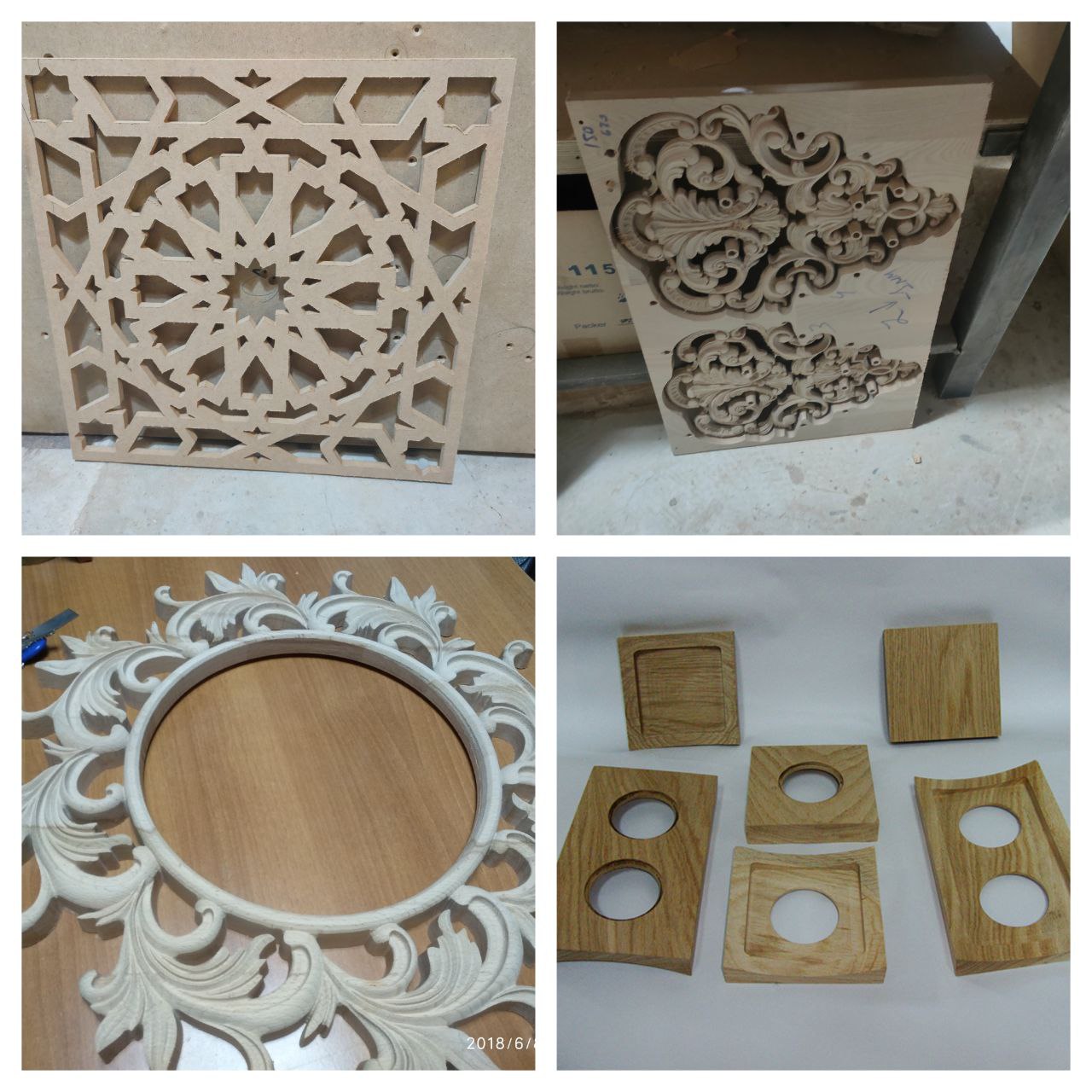

Резные декоративные элементы из дерева — Резные декоративные элементы — ажурная панель, накладки, рама зеркала.

Материалы и их промышленные свойства

МДФ (Medium Density Fiberboard) Древесноволокнистая плита средней плотности — 650–800 кг/м³. Изотропна: одинаково обрабатывается в любом направлении, без «вдоль» и «поперёк» волокна. Поверхность после фрезерной обработки гладкая, хорошо принимает грунт и краску. Стандартные форматы — 2440×1220 мм, толщина 8–40 мм.

Применение: ложементы, корпуса испытательных стендов, вакуумформовочные матрицы, шаблоны для гибки.

Фанера берёзовая ФСФ и ФК Слоистый материал из берёзового шпона. Прочнее МДФ на изгиб и сжатие, выдерживает ударные нагрузки. ФСФ (фенольное связующее) — влагостойкая, применяется в наружных условиях. ФК — для внутренних конструкций.

Толщины 8–30 мм. Применение: несущие элементы стапелей, платформы для транспортировки тяжёлых деталей, опалубочные шаблоны, технологические поддоны.

Бакелитовая фанера (ГОСТ 11539-83) Берёзовый шпон, пропитанный фенолформальдегидными смолами под давлением — по прочности и влагостойкости близка к конструкционным пластикам. Заметно твёрже обычной фанеры, требует твердосплавного инструмента. Толщины 5–18 мм. Применение: штампы, пресс-формы, зубчатые колёса, электроизоляционные детали — там, где обычная фанера или МДФ не держат нагрузку или ресурс.

Массив дерева — бук, дуб, ясень, сосна Применяется для традиционных литейных деревянных моделей — там, где эта технология отработана десятилетиями. Сосна — лёгкая, дешёвая, хорошо режется. Бук — прочнее и однороднее, для моделей с тонкими элементами и высоким ресурсом. Дуб и ясень — под заказ, для особо нагруженных и премиальных моделей.

Мебельный щит (клеёный, ГОСТ 33120-2014) Панель из цельных ламелей древесины, в нашей практике — преимущественно бук, толщина 40 мм. Плотная однородная поверхность без пористости шпона, стабильная геометрия. У нас — не мебельные фасады, а опорные плиты для приспособлений и детали, где нужен массив, а не листовой материал.

Литейные деревянные модели — когда это оправдано

Деревянная литейная модель — старейшая технология, и она не устарела. Металлическая (алюминиевая) оснастка стоит значительно дороже и оправдана при серийном производстве от 50–100 отливок. Для малых тиражей (1–20 отливок), опытных образцов, единичных заказов деревянная модель, изготовленная на ЧПУ, — оптимальное решение.

ЧПУ-фрезерная обработка устранила главный недостаток традиционного деревянного модельного производства — зависимость от квалификации модельщика. Программа воспроизводит геометрию точно, без поправок «на глаз». Уклоны для извлечения из формы — от 1,5° до 5° — закладываются в 3D-модель.

Точность деревянных литейных моделей при ЧПУ-фрезерной обработке: ±0,5 мм на сторону для крупногабаритных деталей, ±0,3 мм на размеры до 300 мм. Этого достаточно для большинства отливок в землю — литейная усадка (1–2%) перекрывает допуск модели.

Особенности фрезерной обработки деревянных материалов

Инструмент. Для МДФ и фанеры — фрезы с острыми однозубыми или двузубыми ножами из быстрорежущей стали или твердосплавными вставками. Подъём ворса МДФ исключается при правильном направлении подачи — попутное фрезерование. Для массива — спиральные концевые фрезы с увеличенным шагом винта (для быстрого эвакуации крупной стружки).

Скорость. МДФ и фанера режутся быстро: подача 8 000–15 000 мм/мин при оборотах шпинделя 18 000–22 000 об/мин. Это позволяет изготавливать крупные плоские шаблоны за 15–30 минут.

Пыль. МДФ содержит связующее на основе формальдегидных смол — при фрезерной обработке выделяется мелкодисперсная пыль. Обязательно пылеотсасывающее оборудование. Оператор работает в маске.

Рабочее поле. Наши порталы Dirtec допускают обработку листов и щитов до 1500×1500 мм без перестановки — это закрывает большинство задач по шаблонам и стапелям.

Типовые изделия

Стапели из фанеры для сварки рамных конструкций — несущие основания с прецизионными пазами и отверстиями для фиксации деталей в заданном положении.

Ложементы из МДФ под прецизионные детали — резной профиль повторяет контур изделия, обеспечивает бережную транспортировку без соударений.

Шаблоны для разметки и гибки — MDF плита толщиной 16–20 мм с фрезерованным контуром используется как шаблон при гибке листового металла и разметке сложных форм.

Вакуумформовочные матрицы из МДФ — для мелкосерийного производства пластиковых кожухов методом вакуумной формовки. Поверхность покрывается эпоксидной смолой для повышения ресурса.

Деревянные литейные модели корпусных деталей — для песчано-глинистого литья чугуна, стали, алюминия. Уклоны, знаки стержней, усадочные припуски — всё закладывается в 3D-модель.
