Почему фторопласт сложно обрабатывать и почему мы с ним работаем

Фторопласт-4 (ПТФЭ, торговое название Teflon) — материал с уникальными свойствами и одновременно один из самых капризных пластиков в механической обработке. Его плотность 2,15–2,20 г/см³, температура непрерывной работы до +260 °C, коэффициент трения по стали — 0,04 (ниже не бывает у твёрдых тел). Химическая стойкость абсолютная: ни одна кислота, ни щёлочь, ни растворитель его не берут.

Трудности обработки: - Ползучесть под нагрузкой. При зажиме в тиски деталь деформируется. Нужны мягкие губки и точный контроль усилия. - Низкая жёсткость. Тонкостенные детали вибрируют. Требуются подпорки и специальные траектории фрезы. - Налипание на инструмент. Фторопласт «тянется» за режущей кромкой, если скорость резания неправильная. - Отсутствие упругости. Срезанная стружка не откидывается — нужна активная подача воздуха или СОЖ.

Мы решаем эти задачи специальными режимами: шпиндель 18 000–24 000 об/мин, малые подачи, острый монолитный твердосплав без покрытия (покрытие снижает остроту кромки). Результат — поверхность Ra 1,6–0,8 без задиров и облоя.

Примеры выполненных работ

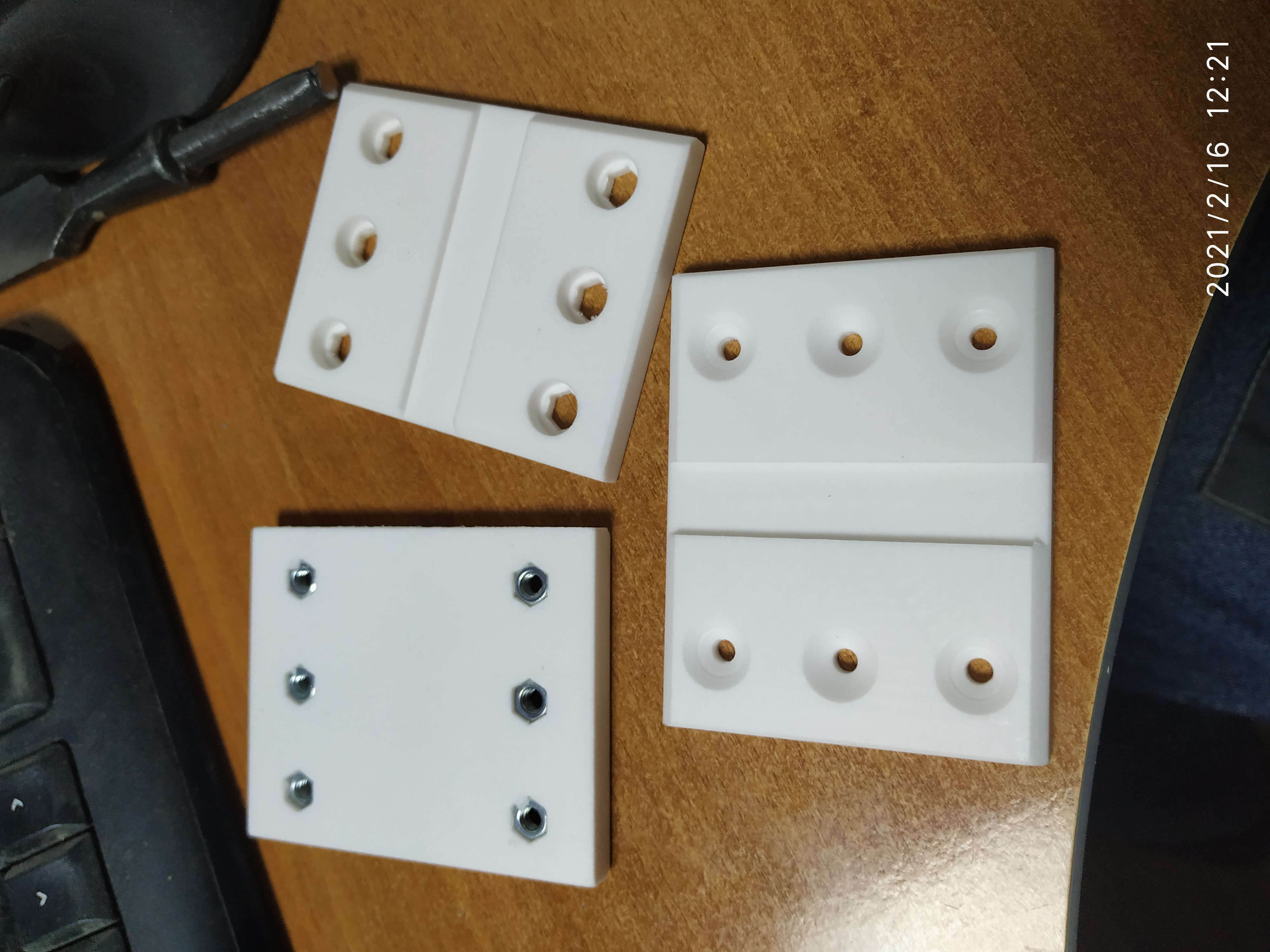

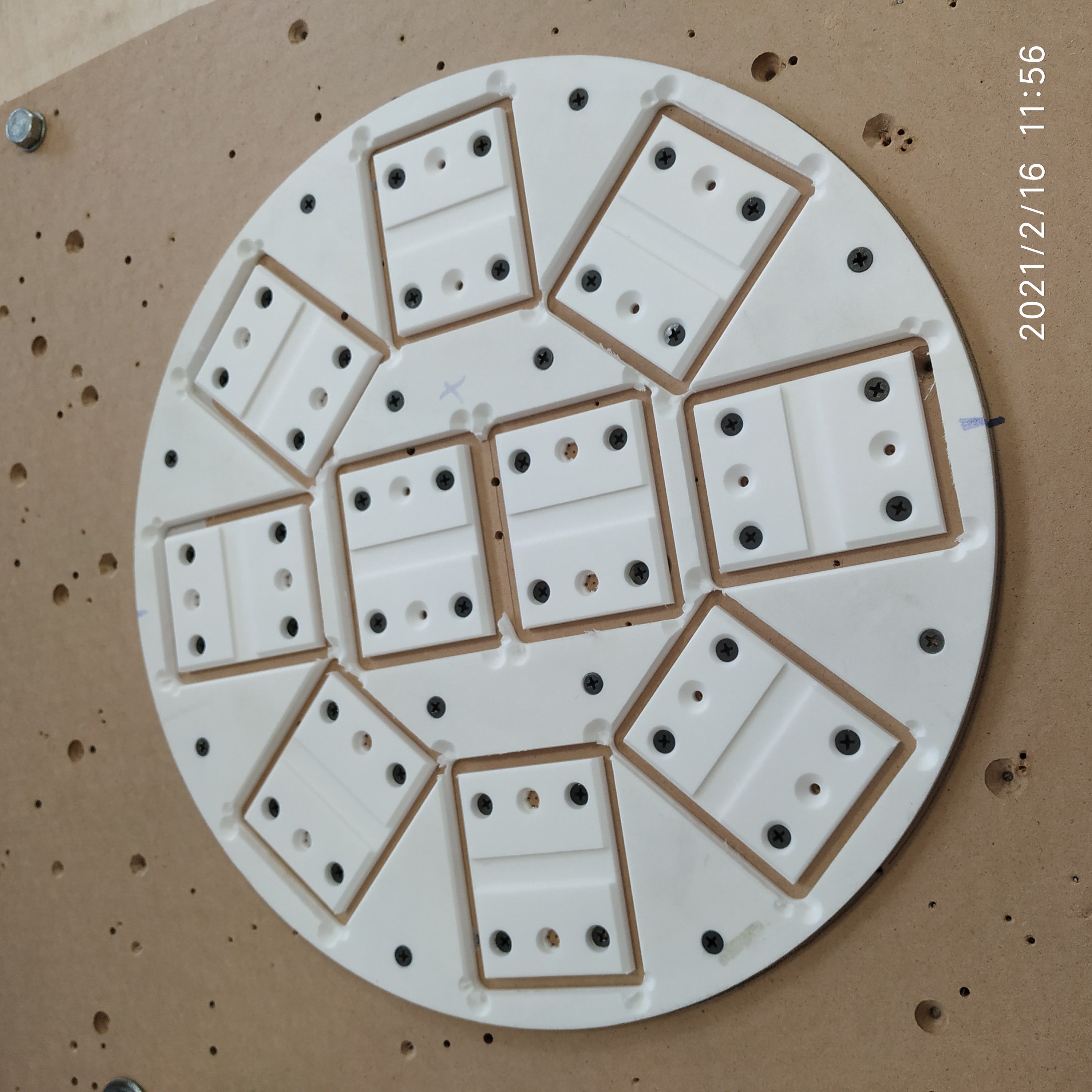

Партия фторопластовых пластин с крепёжными отверстиями.

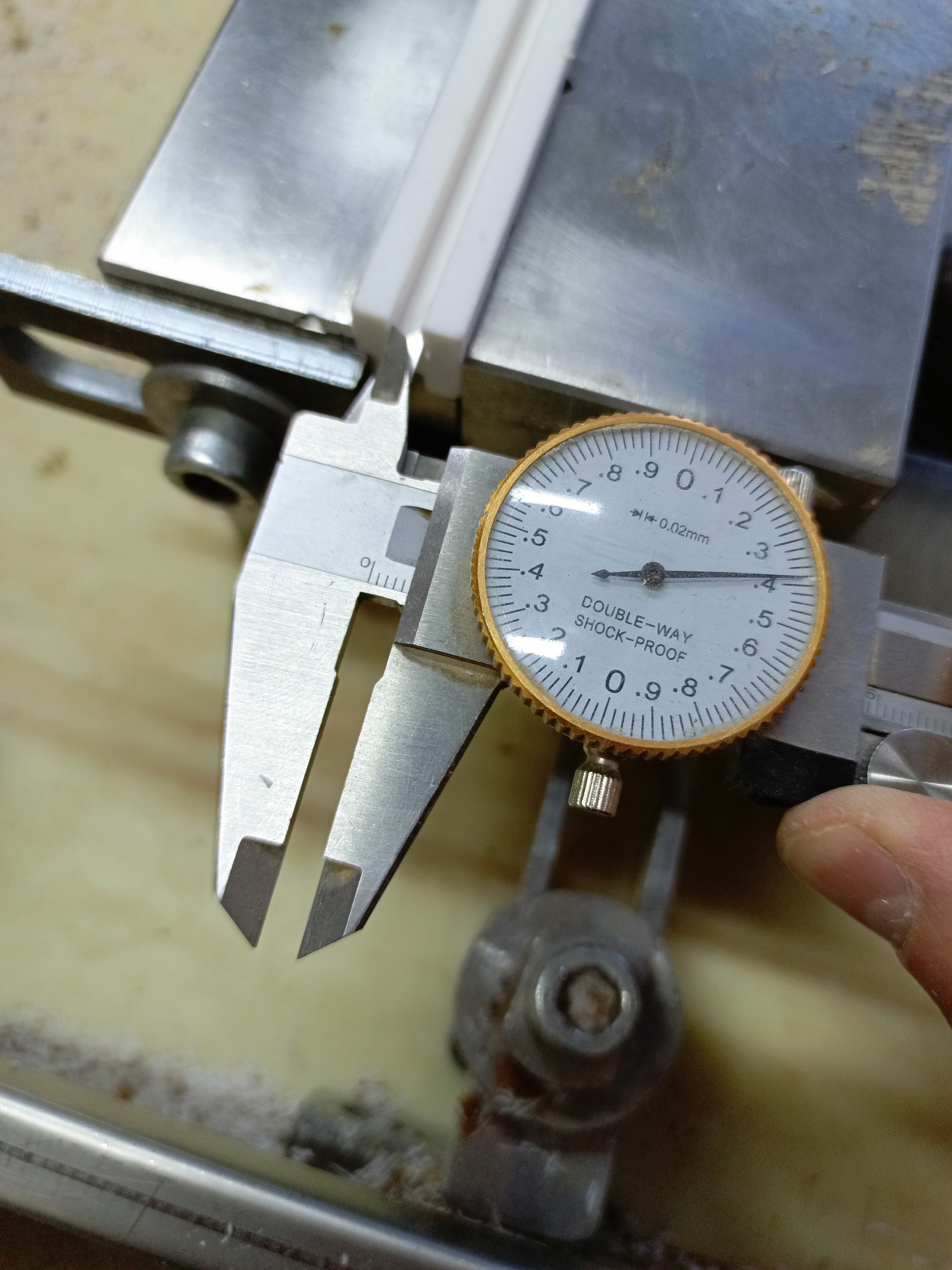

Контроль толщины фторопластовой полосы штангенциркулем — точность 0,02 мм.

Измерение толщины фторопласта цифровым толщиномером.

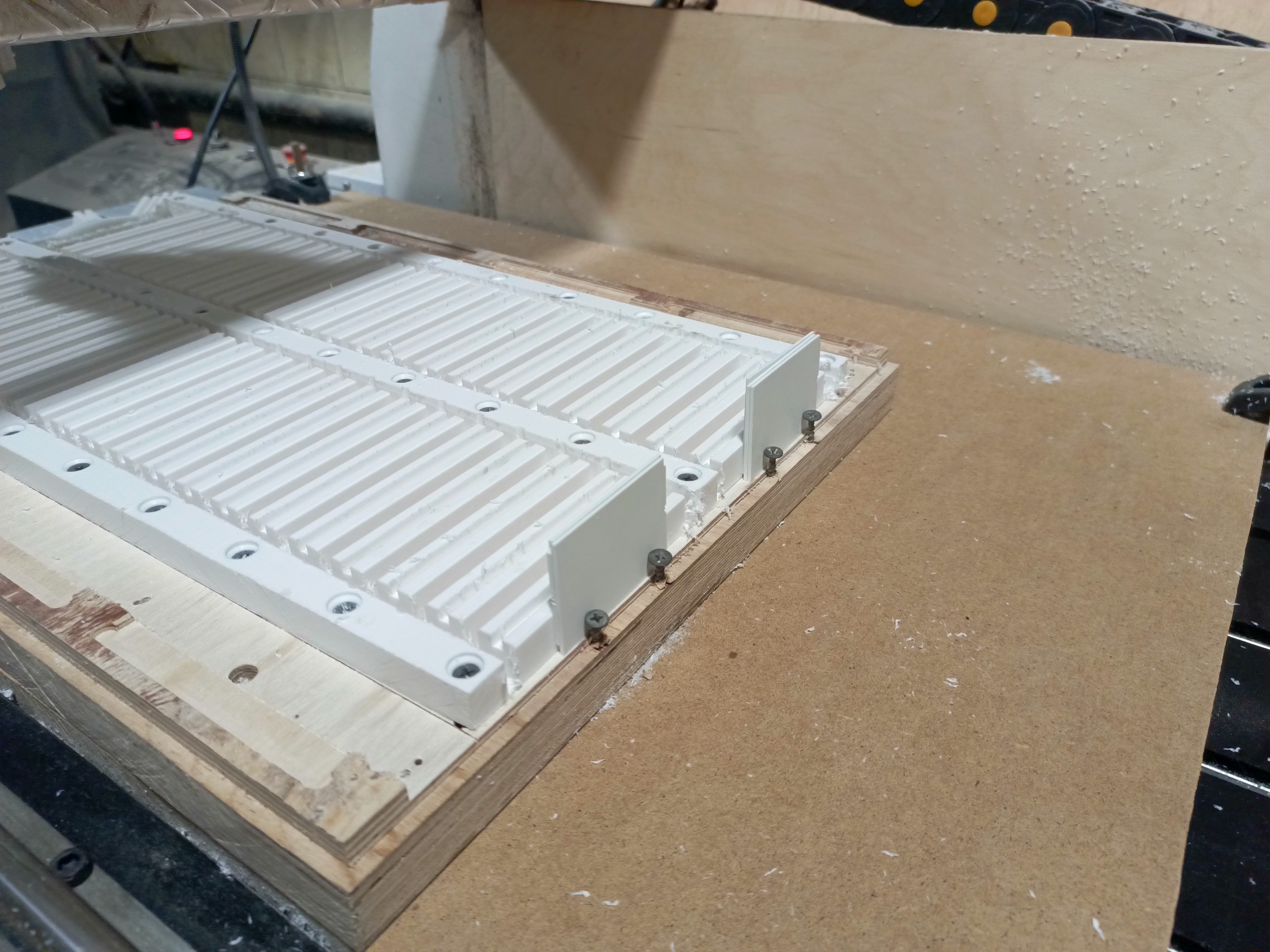

Ступенчатые фторопластовые сегменты гребенчатого профиля — Ступенчатые фторопластовые сегменты — гребенчатый профиль уплотнения.

Марки фторопласта и их применение

Ф-4 (ПТФЭ) — ГОСТ 10007-80 — базовая марка, 95% применений. Белый полупрозрачный материал. Химически инертен, диэлектрик. Прокладки, уплотнения, антифрикционные вставки.

Ф-4Д (суспензионный с добавками) — улучшенная ползучесть. Применяется там, где детали работают под постоянной нагрузкой сжатия: седла клапанов, опорные шайбы.

Ф-40 (сополимер ТФЭ/ПВДФ) — более жёсткий, лучше держит размер под нагрузкой. Температура до +150 °C. Применяется в полупроводниковом производстве, химически агрессивных средах.

Ф-4МБ (модифицированный) — улучшенная стойкость к ползучести. Детали для насосов, штоковые уплотнения.

Ф-4К20 (с коксом) — 20% кокса: жёсткость выше, ползучесть заметно ниже, теплопроводность выше. Для сёдел клапанов, направляющих штоков.

Ф-4Г (с графитом) — минимальное трение, улучшенный теплоотвод, самосмазывающийся. Для подшипников скольжения, направляющих в безмасляных узлах.

Ф-42 (сополимер ЭТФЭ) — повышенная прочность, для литья под давлением и деталей с более высокими механическими требованиями.

Детали из фторопласта, которые мы делаем

Нефтегазовое оборудование: - Прокладки плоские и профильные для фланцевых соединений — давление до 250 бар - Вставки-седла для шаровых кранов и задвижек - Штоковые уплотнения для арматуры - Опорные кольца и упорные шайбы

Химическое производство: - Детали насосов для агрессивных жидкостей (серная кислота, щёлочи) - Фланцы, переходники, катушки из Ф-4 — там где металл корродирует - Направляющие для скользящих механизмов в химических аппаратах

Электротехника и приборостроение: - Изоляционные шайбы, втулки, прокладки — пробивное напряжение до 60 кВ/мм - Корпуса для датчиков во взрывоопасных средах - Диэлектрические вставки в электровакуумных устройствах

Пищевое производство: - Скользящие вставки для направляющих конвейеров - Прокладки в фитингах для пищевых жидкостей (допуск ТР ТС 021/2011)

Точность и допуски при фрезерной обработке фторопласта

Фторопласт имеет высокий коэффициент термического расширения — 10–12 × 10⁻⁵ К⁻¹, что в 10 раз больше стали. Это значит: деталь, обработанная при +20 °C, при нагреве до +60 °C «вырастает» на 0,16–0,20 мм на каждые 100 мм длины. Этот факт нужно учитывать при заказе деталей с жёсткими допусками.

Реальные допуски на нашем оборудовании: | Тип размера | Допуск | |---|---| | Диаметры, толщины — фрезерная обработка (холодное состояние) | ±0,2 мм | | Диаметральный допуск — токарная обработка | ±0,1 мм | | Плоскостность | ±0,1 мм/100 мм | | Параллельность сторон | ±0,15 мм | | Шероховатость поверхности | Ra 1,6–3,2 |

Если деталь работает при повышенных температурах и требует точной посадки — учитываем термическое расширение при проектировании. Для критичных применений (седла клапанов, штоковые уплотнения) рекомендуем дать допуски на усадку или обратиться к нам до финальной простановки допусков на чертеже.

Что нужно для заказа

Работаем по чертежам, эскизам и образцам:

Чертёж в формате DWG, DXF, PDF или STEP — предпочтительный вариант. Проставьте допуски на критичные размеры.
Образец или сломанная деталь — снимем размеры, сделаем 3D-модель в CAD-системе и изготовим аналог.
Техническое задание — достаточно описать условия работы (среда, давление, температура), мы сами подберём марку фторопласта и допуски.

Производство в Нижнем Новгороде. Срок — от 2 рабочих дней для простых деталей. Доставка по России: СДЭК, Деловые Линии, ПЭК.
