Почему латунь — один из лучших материалов для фрезерной обработки

Латунь занимает особое место среди цветных металлов: она сочетает хорошую обрабатываемость, устойчивость к коррозии и привлекательный внешний вид. По индексу обрабатываемости латунные сплавы превосходят большинство сталей — стружка ломается чисто, резание идёт без наклёпа, инструмент изнашивается медленнее.

В промышленности латунь применяют там, где важны одновременно точность размеров, электропроводность и стойкость к агрессивным средам: сантехнические фитинги, гидравлические штуцеры, контактные выводы электрооборудования, детали приборов. Типовая точность при фрезерной обработке латуни на наших станках — ±0,1 мм, что перекрывает большинство инженерных допусков.

Примеры выполненных работ

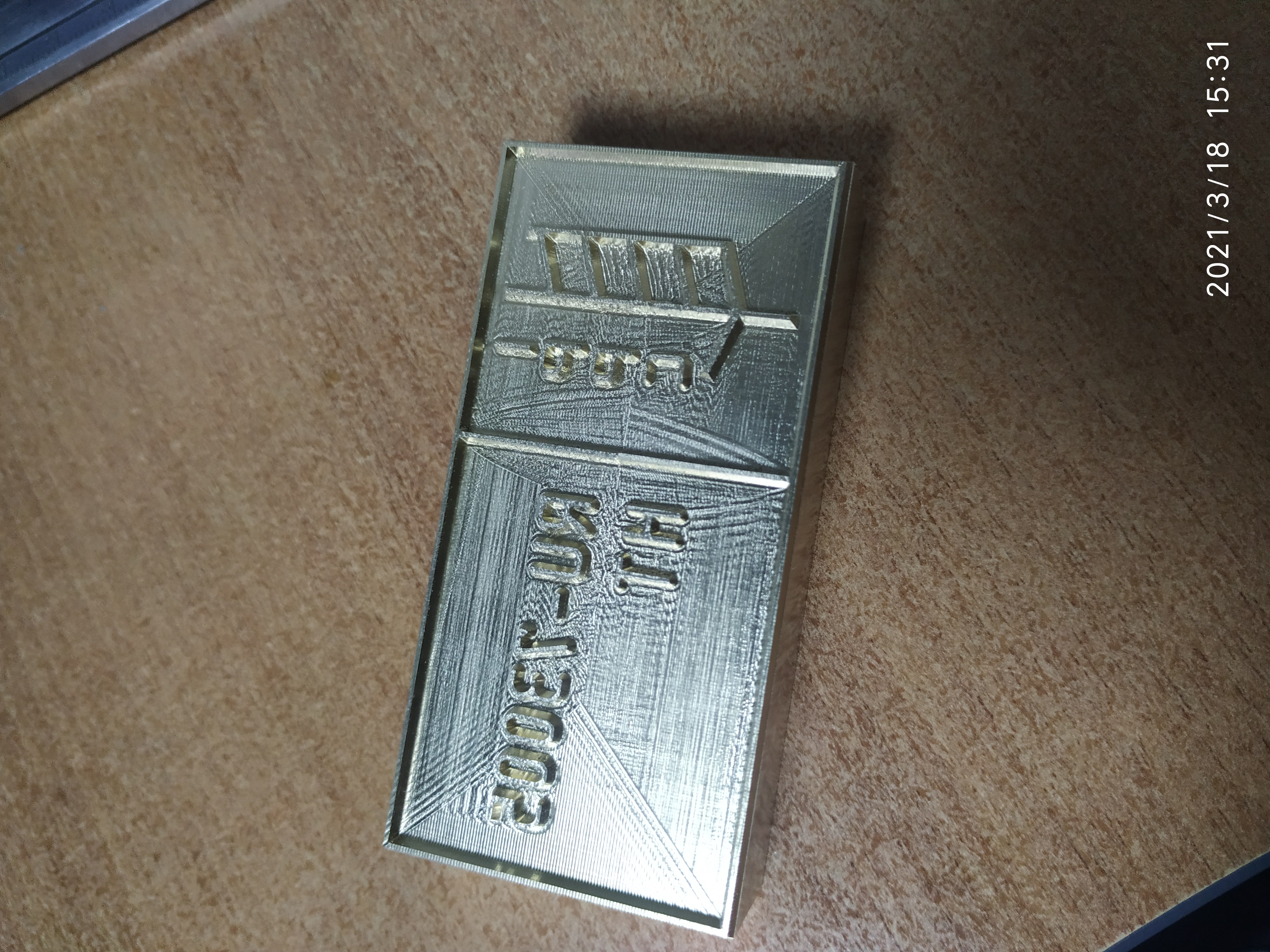

Гравировка текста на латунной пластине — сувенирное изделие.

Латунная медаль с юбилейной гравировкой «60».

Латунный якорь с памятной гравировкой — сувенирное изделие.

Гравировка именной надписи на латунном диске на поворотном столе.

Марки латуни — в чём разница

ЛС59-1 (ГОСТ 15527-2004) Свинцовистая латунь с содержанием цинка около 40% и свинца 0,8–1,9%. Свинец здесь выполняет роль смазки при резании: стружка ломается короткими кусочками, поверхность получается чистой без заусенцев. ЛС59-1 — стандарт для прутков, применяемых в автоматной обработке, а также для фрезерованных деталей с резьбой, канавками и мелкими отверстиями.

Применение: штуцеры, ниппели, фитинги, клапанные гнёзда, контактные зажимы, детали редукторов.

Л63 (ГОСТ 15527-2004) Однофазная латунь с содержанием цинка 37–40%, без добавок. Более пластична, чем ЛС59-1, допускает глубокую вытяжку и хорошо паяется. При фрезерной обработке склонна к налипанию на режущую кромку — используем острые твердосплавные фрезы с покрытием TiAlN и подачу воздуха для удаления стружки.

Применение: мембраны, сильфоны, детали теплообменников, клеммы, корпуса реле.

Л68 Высокопластичная латунь с 32% цинка. Самая мягкая из распространённых марок, часто поставляется в виде листов и лент. При фрезерной обработке листовых заготовок — хороший результат при острых однозубых фрезах.

Применение: декоративные облицовки на промышленном оборудовании, экраны, крышки.

ЛС63-3 Свинцовистая латунь, содержание свинца выше, чем у ЛС59-1 — дробление стружки ещё лучше. Применяется там, где обрабатываемость критична для серийного производства.

ЛО62-1 (морская латунь) С добавкой олова — повышенная стойкость в морской воде и агрессивных средах, где обычная латунь обесцинковывается. Применяется для судовой арматуры, деталей, работающих во влажных и солёных условиях.

ЛМц58-2 С добавкой марганца — повышенная прочность по сравнению со стандартными марками. Применяется для нагруженных деталей, где нужна прочность выше, чем у ЛС59-1 и Л63.

Что фрезеруем из латуни

Типовые изделия, которые изготавливаем для заказчиков:

Гидравлика и пневматика: штуцеры, тройники, переходники, седла клапанов, распределители. Резьба M6–M42 по ГОСТ 9150-2002 или дюймовая (G 1/8″–G 2″). Точность посадочных поверхностей — по Н7/h6.

Электротехника: контактные колодки, клеммы, шины, корпуса разъёмов, контактные ножи. Латунь не намагничивается и обеспечивает надёжный электрический контакт.

Приборостроение: корпуса датчиков, кронштейны, переходные втулки. Там, где нержавеющая сталь избыточна по прочности и дорога, а алюминий недостаточно стоек к коррозии.

Оснастка: направляющие втулки для кондукторов, вкладыши, центровочные элементы. Латунь хорошо работает в паре со стальными направляющими.

Особенности фрезерной обработки латуни — технические нюансы

Несмотря на хорошую обрабатываемость, латунь требует внимания к нескольким факторам.

Налипание и нарост на инструменте. При низких скоростях резания латунь налипает на режущую кромку, образуя нарост. Это ухудшает качество поверхности и ведёт к потере точности. Решение — высокие обороты шпинделя (16 000–24 000 об/мин) и твердосплавные фрезы Sandvik или Iscar с покрытием TiAlN или ZrN.

Стружка. У ЛС59-1 стружка ломается коротко — отличный результат при автоматизированной обработке. У Л63 стружка длиннее, нужно периодически очищать зону резания, особенно при глубоких карманах.

Закрепление заготовки. Латунь мягче стали, и тиски оставляют вмятины на обработанных поверхностях. Для чистовых проходов используем подкладки из алюминия или мягкой меди.

Допуски. Латунь практически не деформируется при фрезерной обработке — тепловое расширение минимально благодаря хорошей теплопроводности материала. Стабильно выдерживаем ±0,1 мм, при необходимости — ±0,05 мм на ответственных посадочных поверхностях.

Объём производства — от одной детали до серии

Фрезерная обработка латуни на ЧПУ оправдана при любых тиражах: от одной детали для ремонта до серии в несколько сотен штук. При объёме от 20–30 штук мы оптимизируем программу под пакетную загрузку: несколько заготовок фиксируются одновременно, цикл обработки сокращается, стоимость детали падает.

Для серийных заказов разрабатываем технологическую оснастку — зажимные приспособления под конкретную деталь, что обеспечивает повторяемость позиционирования и стабильность размеров от детали к детали.

Срок изготовления от 1 штуки — 3–7 рабочих дней. Серия от 50 штук — по согласованию.

Все материалы для фрезерной обработки

Смотрите также

Отправить чертёж или задать вопрос

Работаем по чертежам, PDF, DXF, STEP или эскизу от руки. Ответим в течение 2 часов в рабочее время.

Телефон / WhatsApp / Telegram: +7 (904) 399-29-68 — Денис Александрович
Email: dnss-mzn@mail.ru
Telegram-канал: @NIZHTOCHPRO
Доставка по всей России транспортными компаниями

Фрезерная обработка латуни на ЧПУ — детали из латуни по чертежам
