Что такое стеклотекстолит и чем он отличается от обычного текстолита
Стеклотекстолит — слоистый композиционный материал: несколько слоёв стеклоткани пропитаны эпоксидным или полиэфирным связующим и спрессованы под высоким давлением. Принципиальное отличие от обычного текстолита ПТ (хлопковая основа, фенольное связующее) — именно стеклоткань в качестве армирующего наполнителя. Это радикально меняет свойства материала.
Прочность на изгиб у СТЭФ — 300–400 МПа против 120–180 МПа у ПТ. Пробивное напряжение — 25–40 кВ/мм, что вдвое выше хлопкового текстолита. Рабочая температура — до +130 °C (у специальных марок — до +180 °C). Водопоглощение — ниже в 5–10 раз, что критично для влажных условий эксплуатации.
Именно поэтому стеклотекстолит применяется там, где от изоляционного материала требуется надёжность: высоковольтные аппараты, силовая электроника, ответственные детали РЭА.

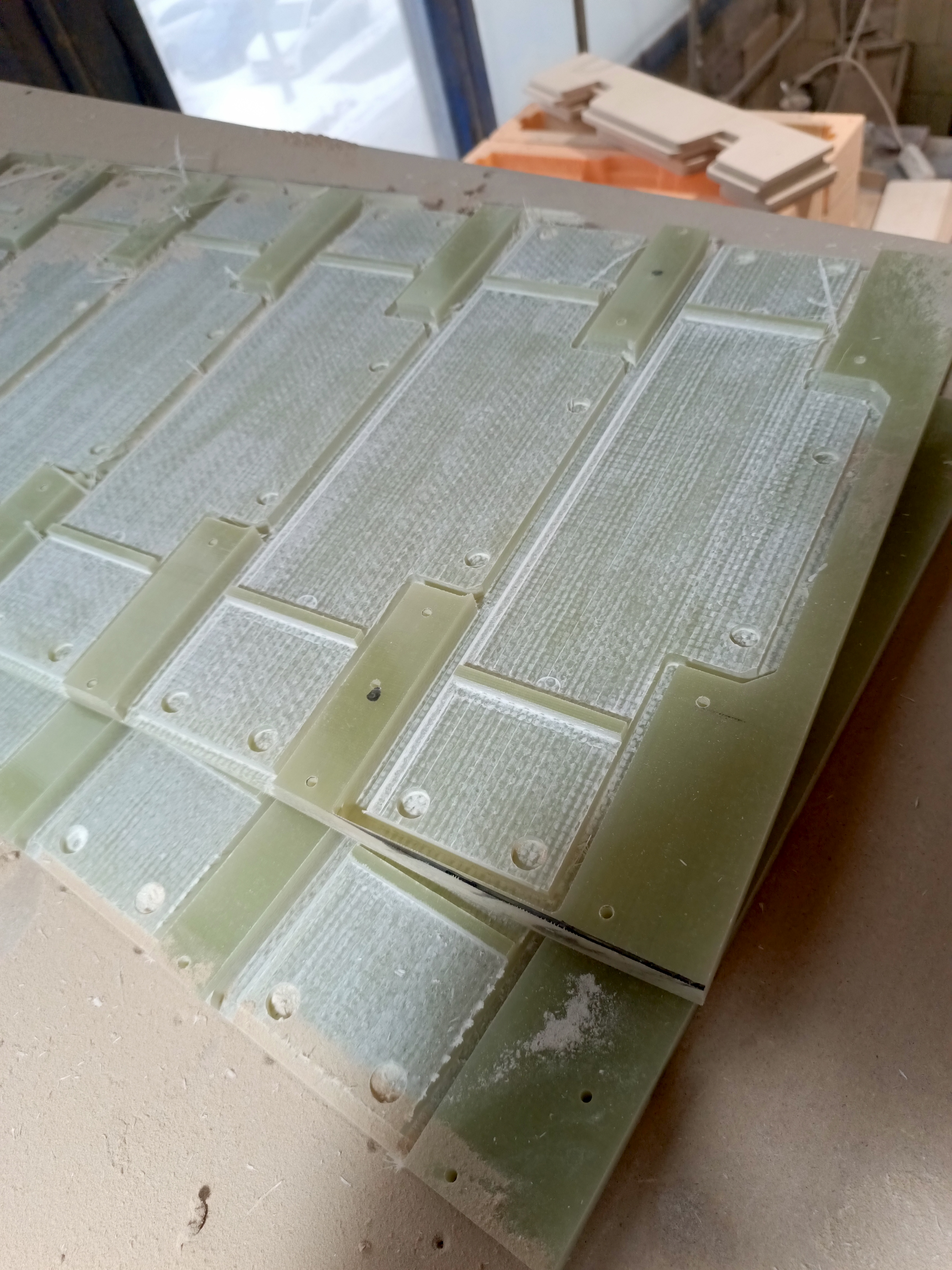

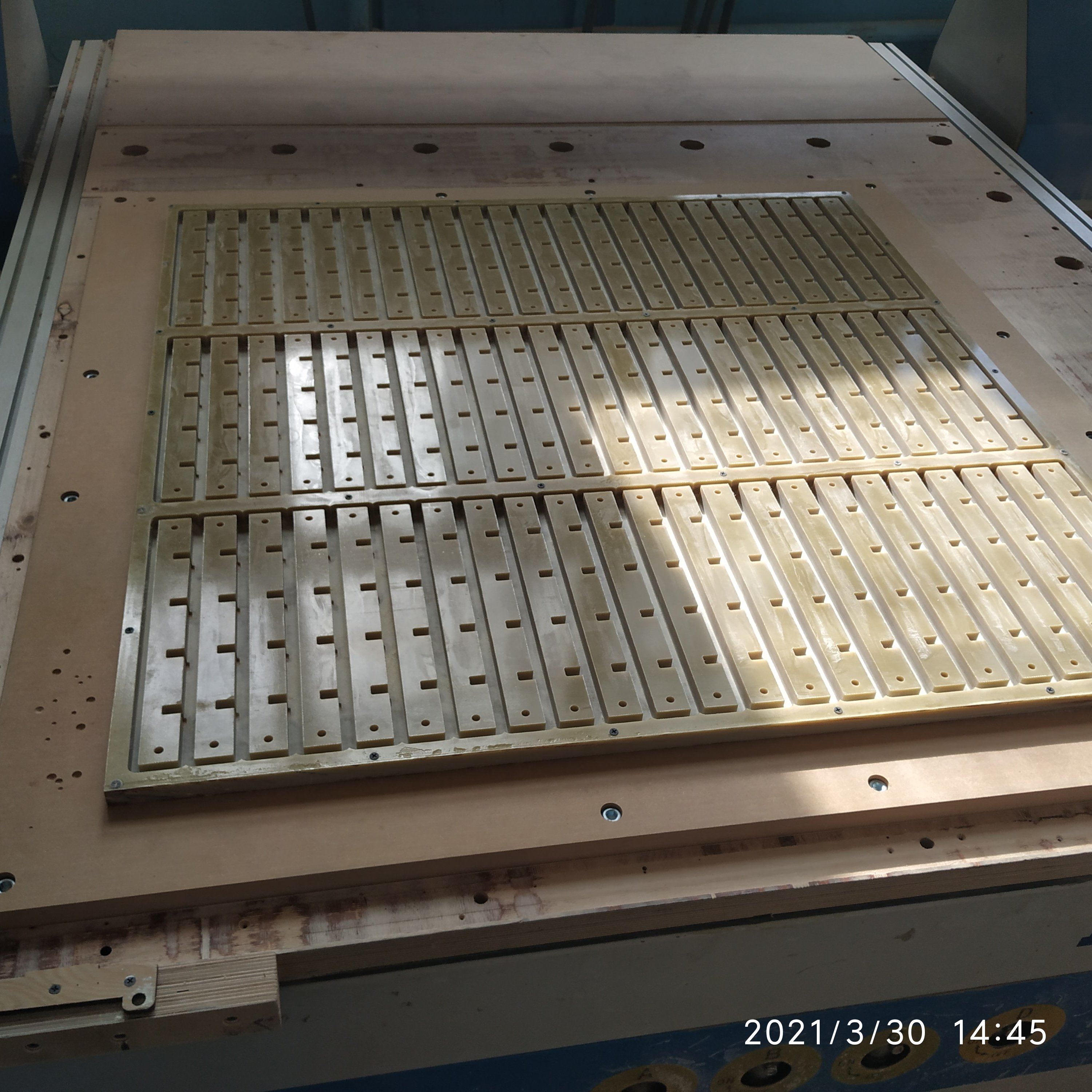

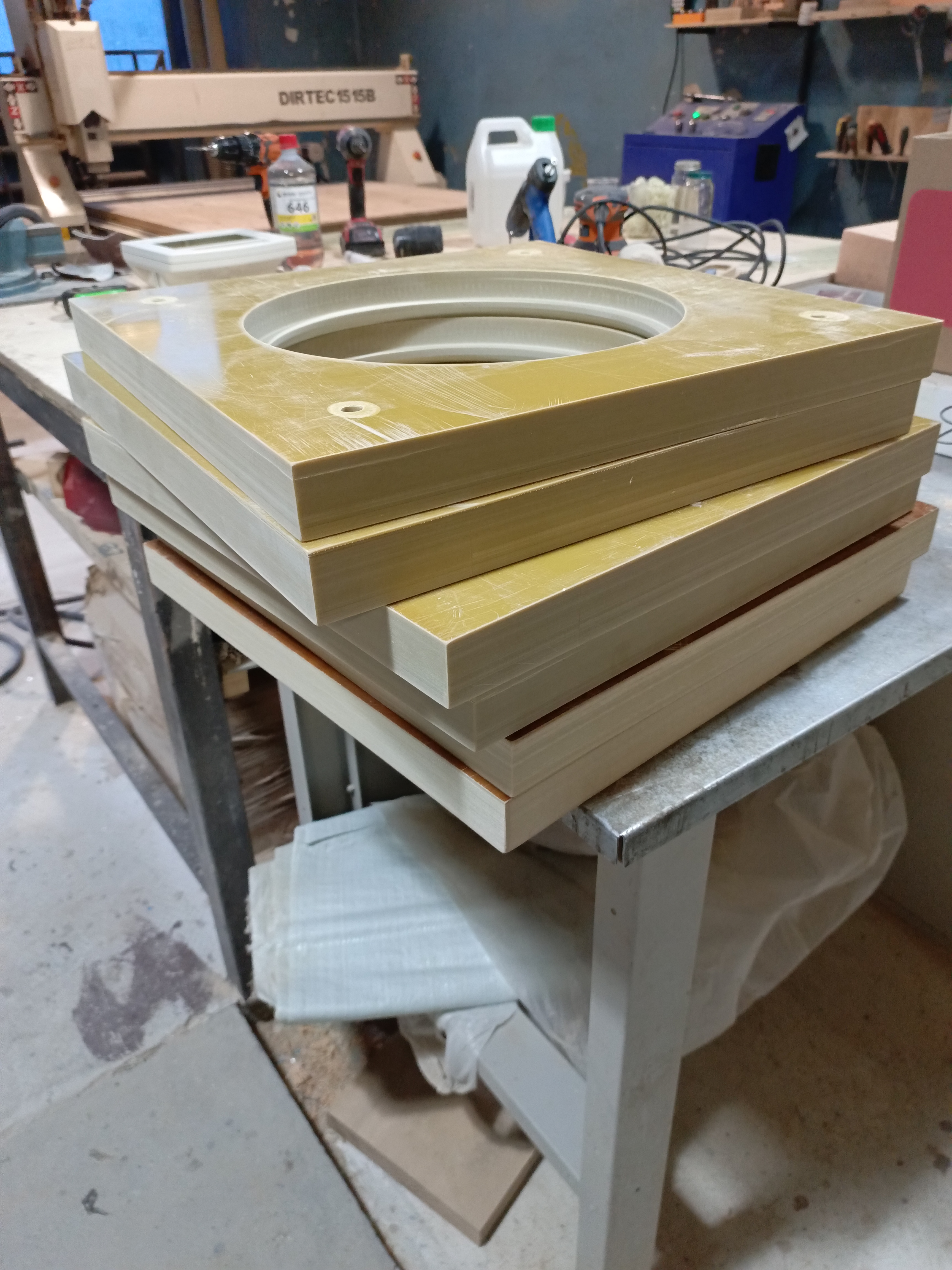

Примеры выполненных работ
Марки стеклотекстолита — какую выбрать
СТЭФ — ГОСТ 12652-74 Базовая марка для электротехнических применений. Основа — стеклоткань, связующее — эпоксидно-феноловая смола. Толщина 0,5–50 мм. Рабочая температура −65…+155 °C. Применение: изоляционные шины, подложки силовых модулей, корпуса аппаратуры защиты, панели ввода.
СТЭФ-1 — ГОСТ 12652-74 Эпоксидно-фенольное связующее, однородная структура. Толщина от 0,5 мм.
СТЭФ-У — ТУ 16-89И79.0066002 Повышенная влагостойкость. Толщина 0,35–105 мм. Для оборудования во влажных условиях, генераторов.
СТЭФ-П и СТЭФ-ПВ — ТУ 16-503.168-78 Полупроводящие марки. Толщина 0,35–5,0 мм (СТЭФ-П) и 0,4–1,0 мм (СТЭФ-ПВ). Для пазовых прокладок и статоров высоковольтных машин.
СТЭБ — ГОСТ 12652-74 Пониженная горючесть. Толщина 1,5–50 мм.
СТТ — ТУ 2296-061-31885305-2009 Теплостойкий, до +180 °C. Толщина 0,5–50 мм.
СТ-ЭТФ — ГОСТ 12652-74 Повышенная теплостойкость, до +180 °C.
КАСТ-В — ГОСТ 10292-74 Конструкционный, трудногорючий. Кратковременно выдерживает до 750 °C.
ВФТ-С — ГОСТ 10292-74 Термостойкий, до +300 °C. Для высоконагруженных деталей.
СТЭТ — ТУ 16-503.118-78 Тонкий (0,06–0,4 мм), для прокладок спецназначения.
Если нужна нестандартная марка или толщина — уточним наличие и срок поставки при обращении.
Особенности фрезерной обработки стеклотекстолита
Стеклотекстолит — один из сложнейших для инструмента материалов. Стеклоткань абразивна: она ведёт себя как мелкозернистый абразив и быстро изнашивает режущую кромку. Затупленная фреза начинает не резать, а рвать материал — появляются расслоения, сколы по периметру, волокна выступают над поверхностью.
Инструмент. Используем твердосплавные фрезы с повышенной износостойкостью — марки Sandvik H10F или аналоги с покрытием TiAlN. Заточка — с отрицательным передним углом для предотвращения расслоений. Диаметр фрезы — минимально возможный для конкретного контура, чтобы снизить усилие резания.
Скорость резания. Высокие обороты шпинделя — 18 000–24 000 об/мин — обязательны. Низкие обороты дают вырывание волокон стеклоткани и ступенчатость поверхности.
Охлаждение. Стеклотекстолит обрабатывается всухую или с воздушным обдувом — вода вызывает поглощение влаги по торцам реза. Обязательна пылеотсосная система: стеклянная пыль — опасный ингалянт.

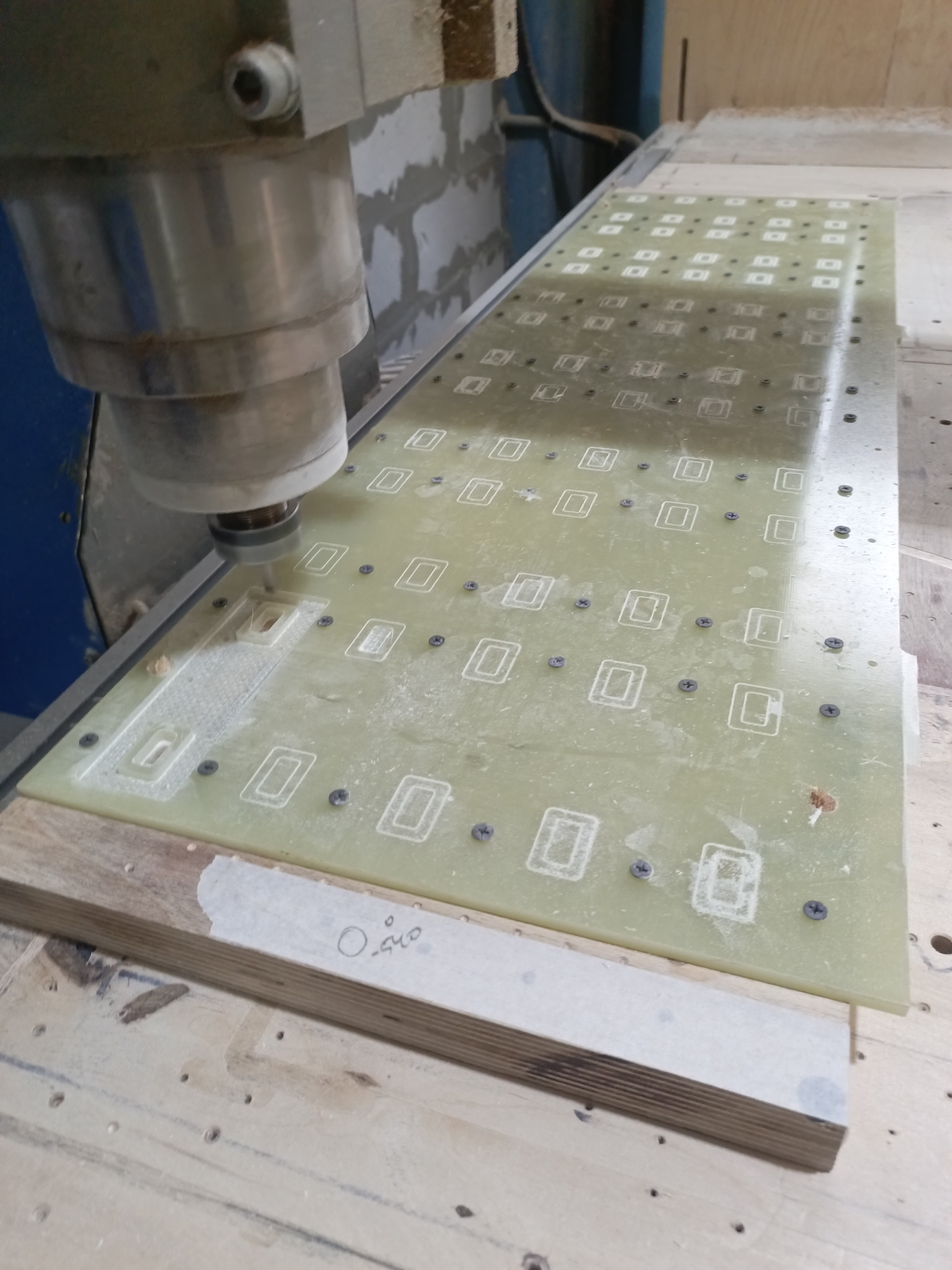

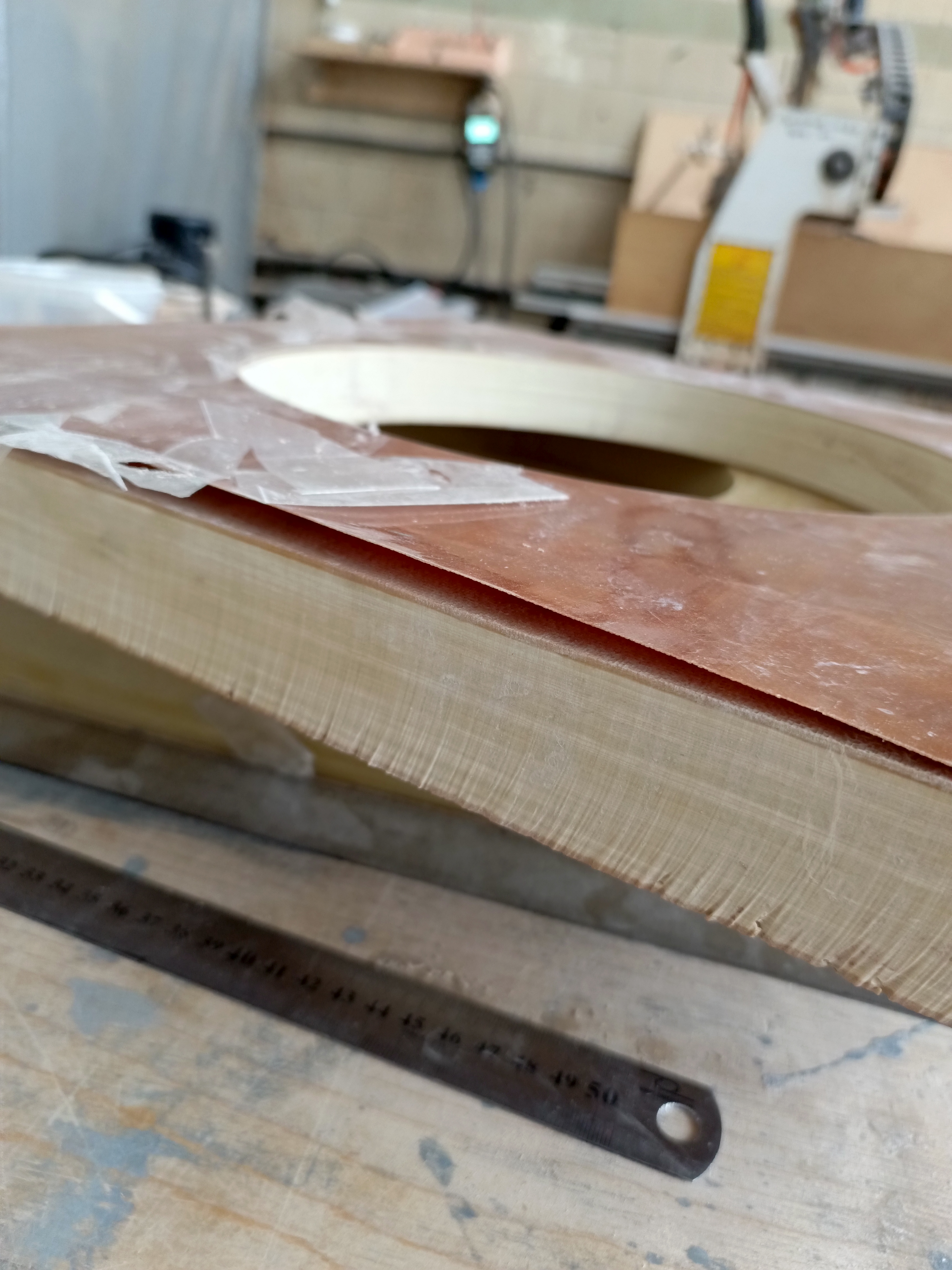

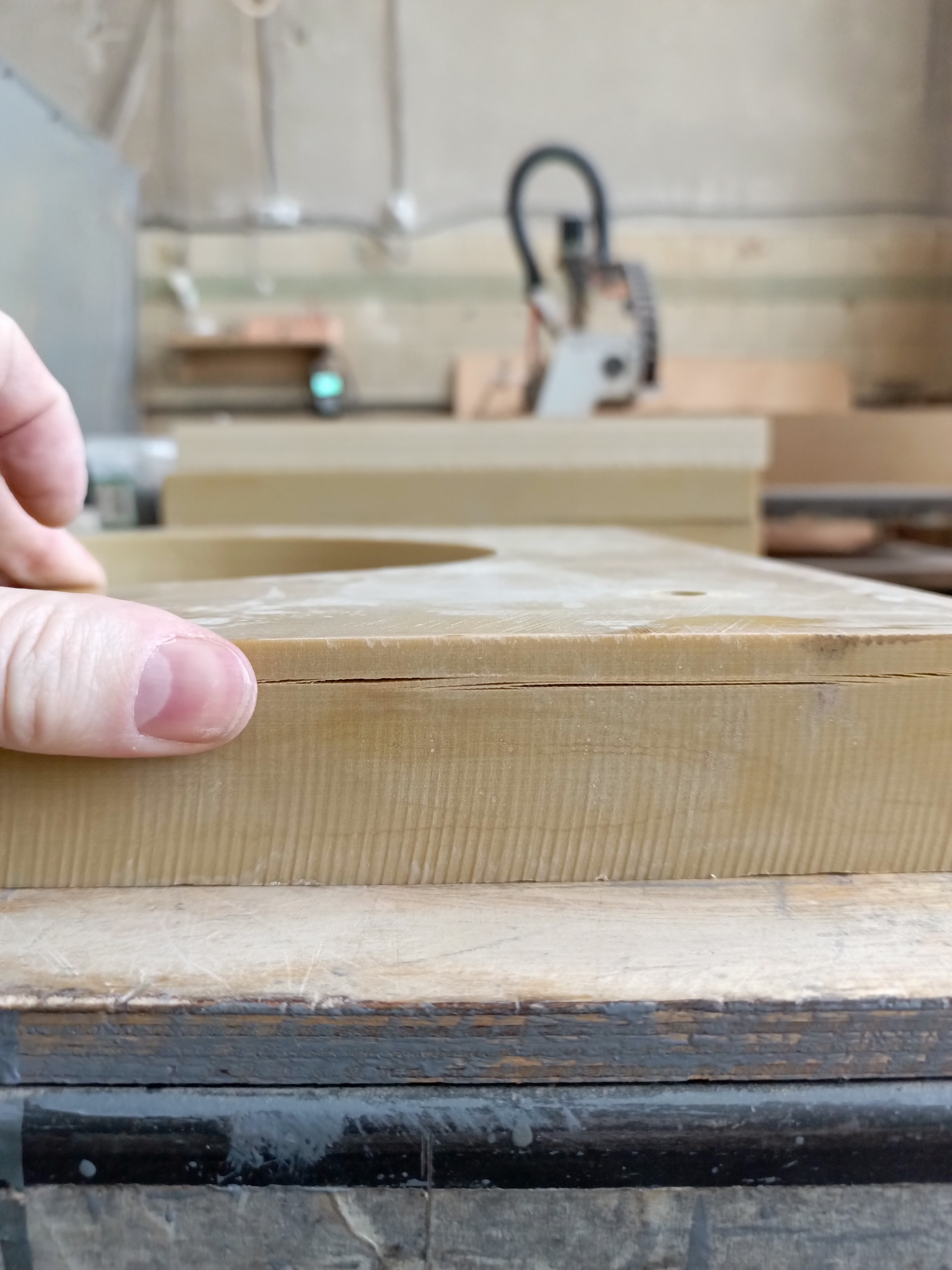

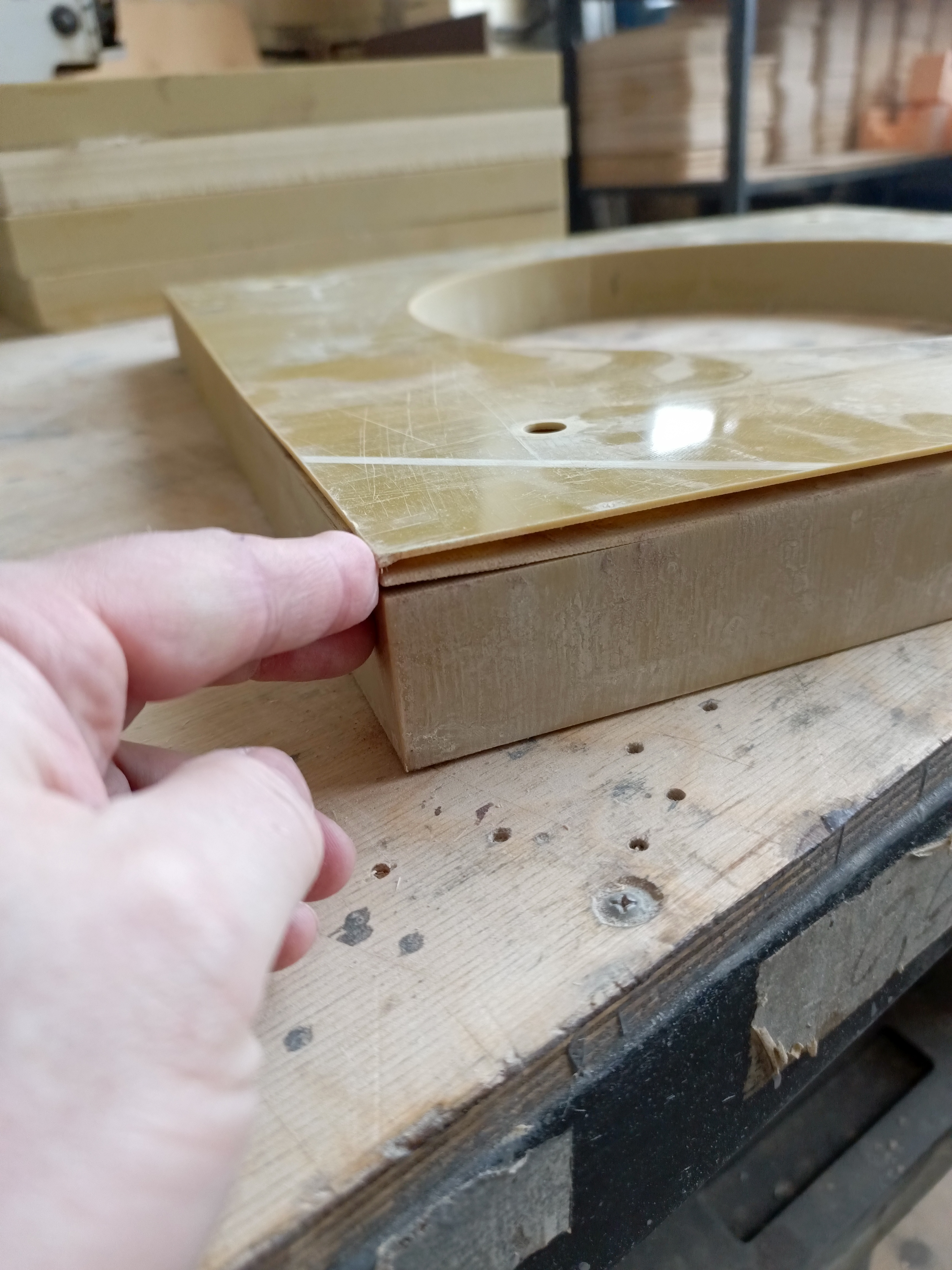

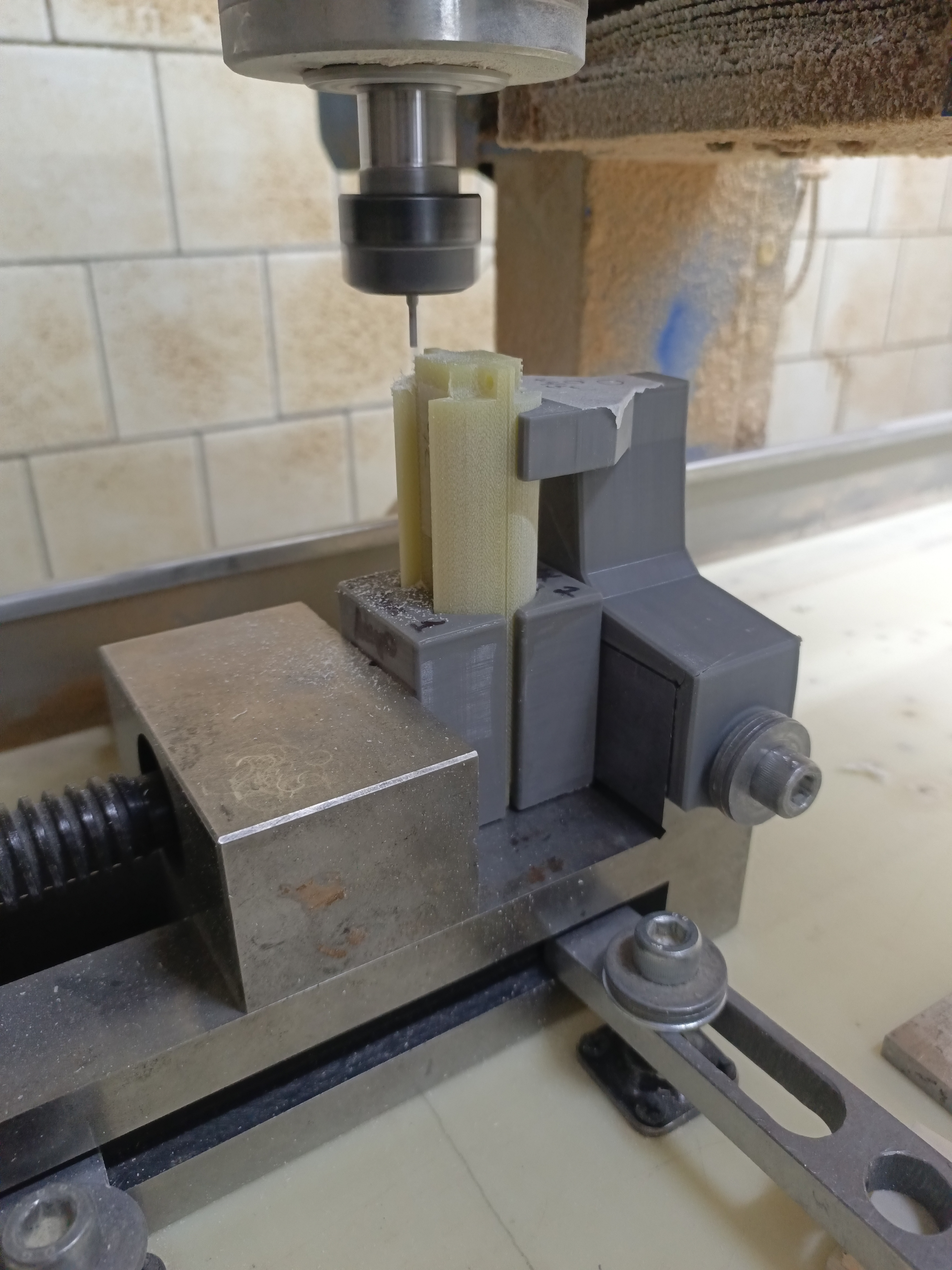

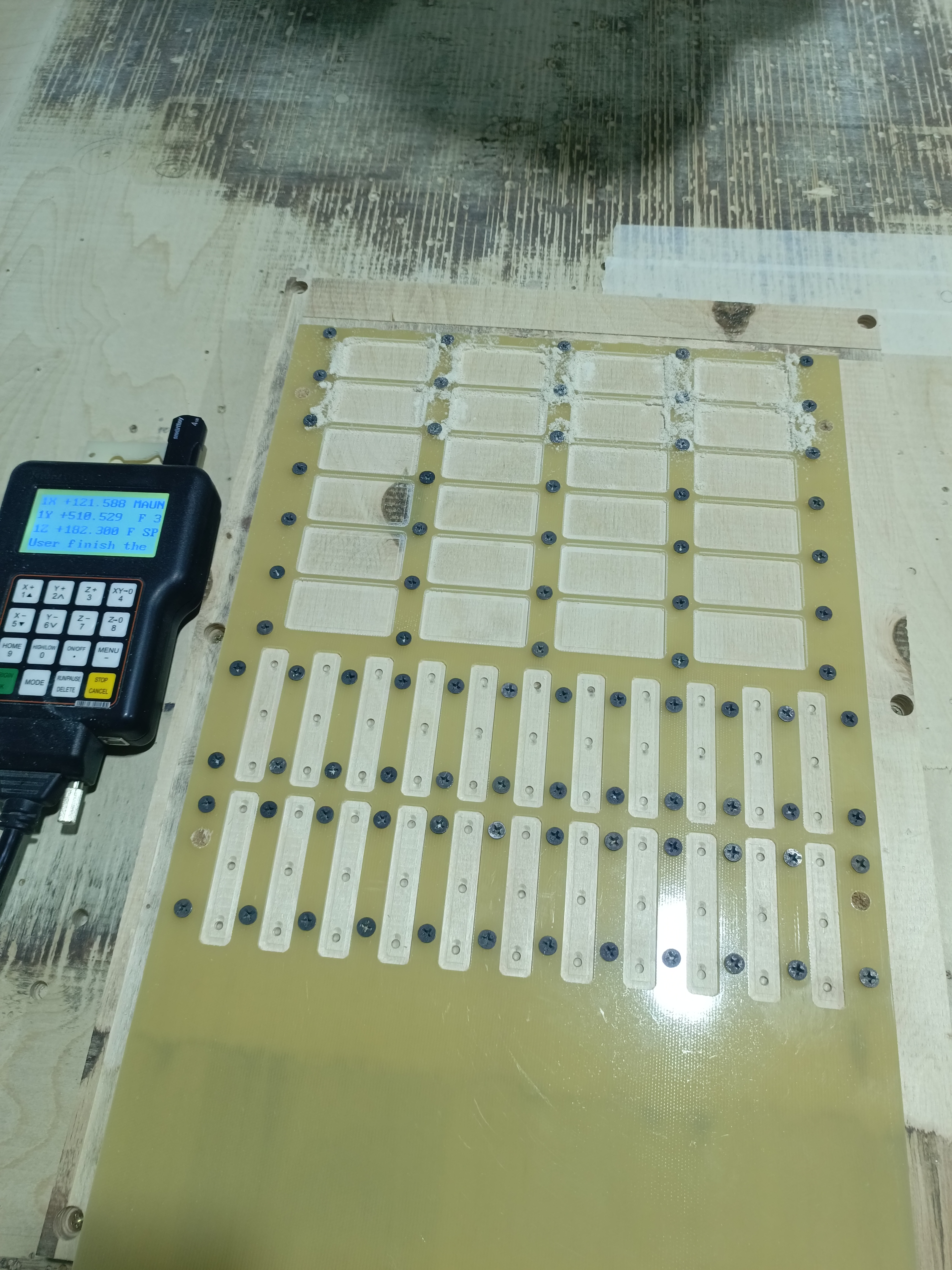

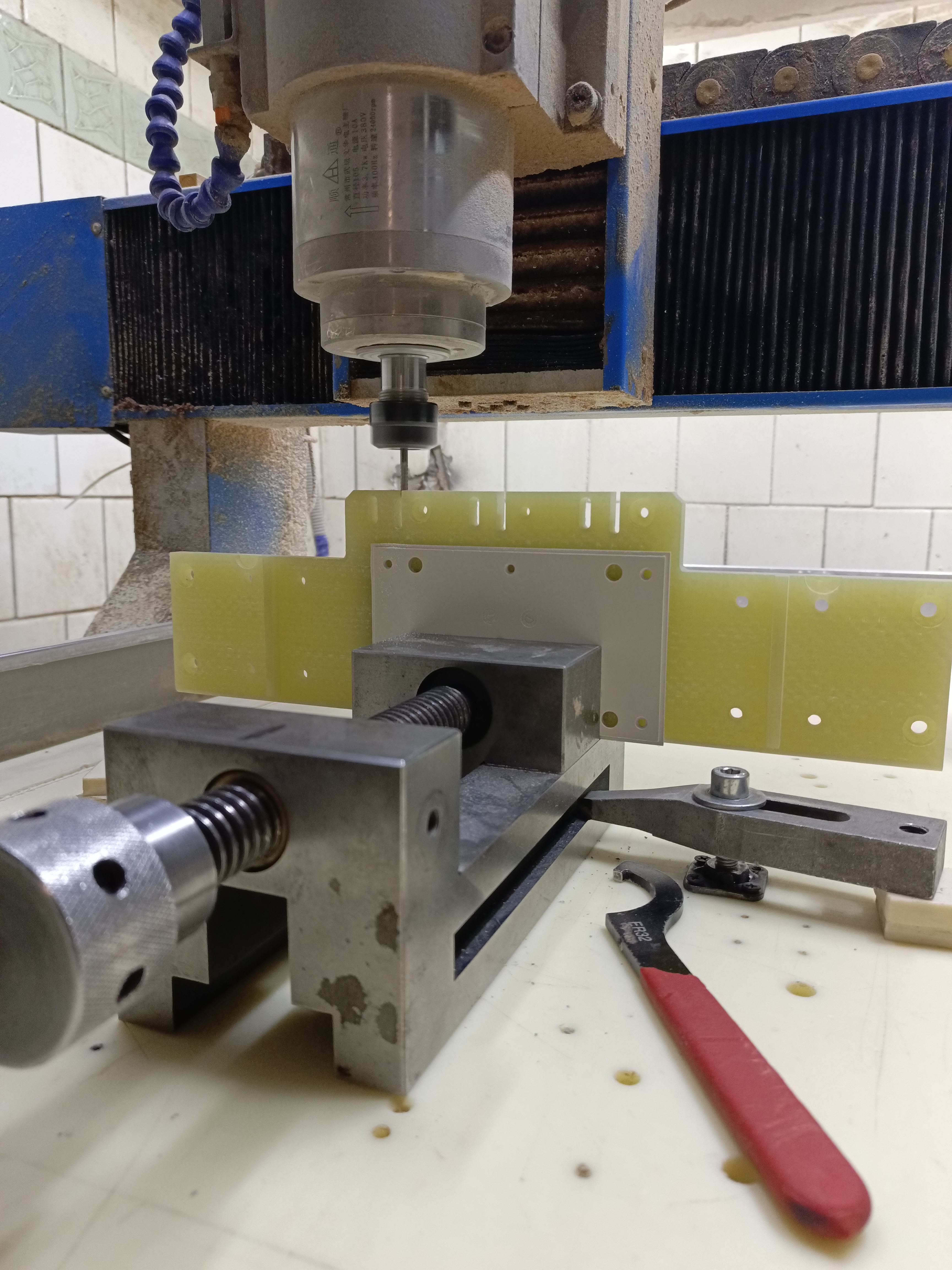

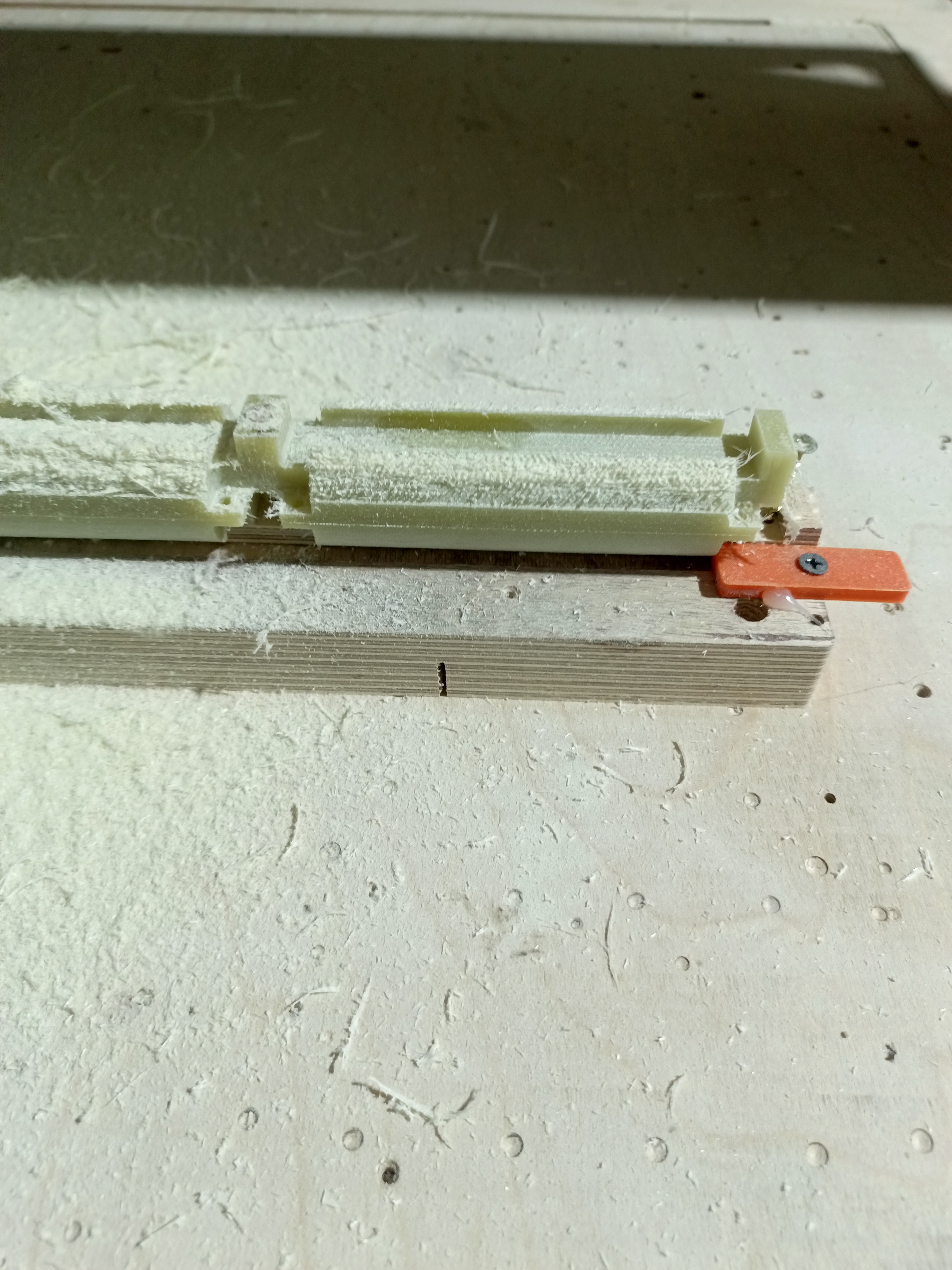

Расслоение. Главная проблема — риск расслоения по торцу при неаккуратном закреплении или избыточном усилии подачи. Заготовку крепим к подложке двусторонним скотчем или через вакуумный стол, избегая прижимов, которые передают усилие на зону реза.
Допуск при фрезерной обработке: ±0,2 мм на контурах, ±0,1 мм на отверстиях с последующей чисткой. При токарной обработке (втулки, кольца) — ±0,1 мм.
Что изготавливаем из стеклотекстолита

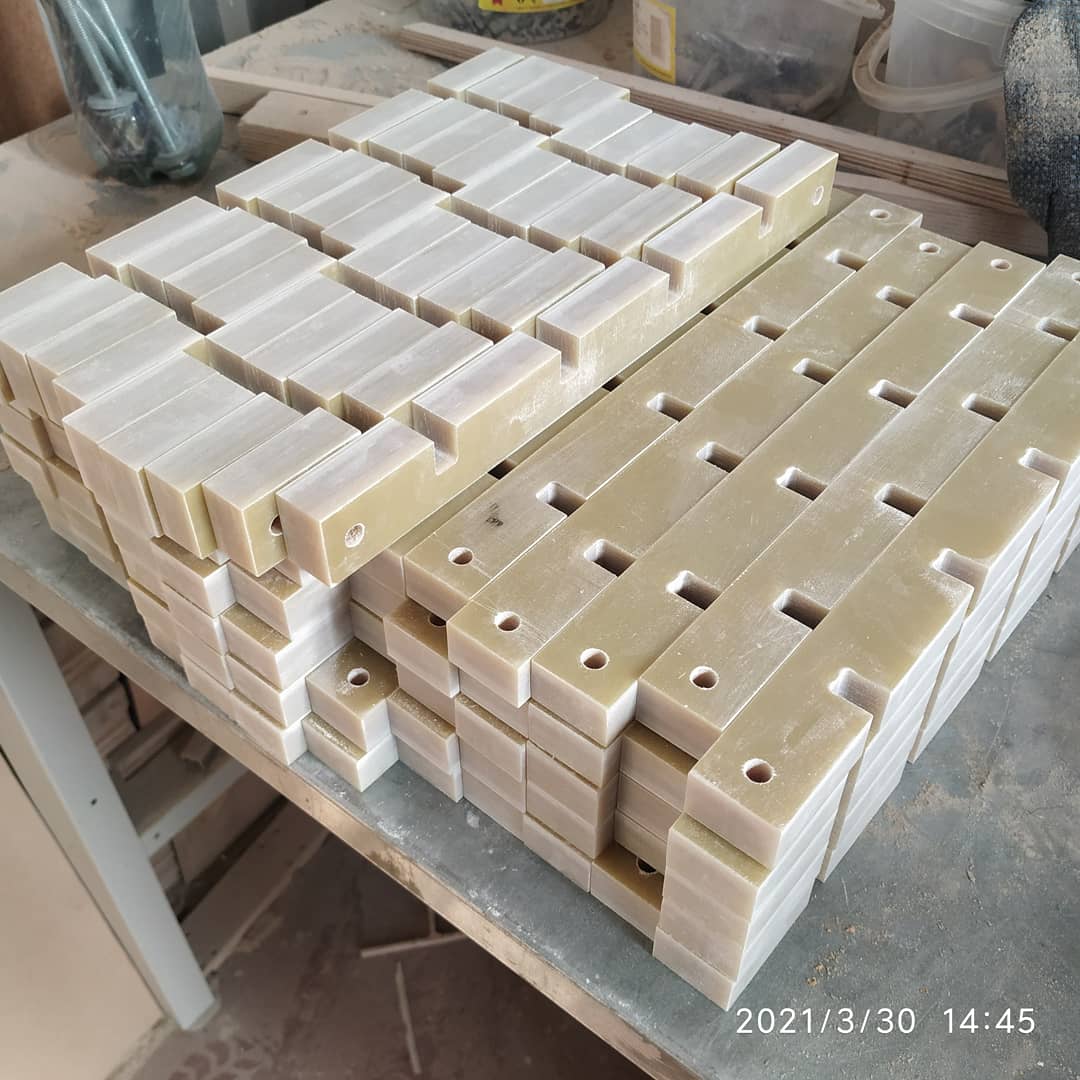

Изоляционные шины и гребёнки. Детали токораспределительных устройств: опорные планки, кроссировочные колодки, шинодержатели. Материал СТЭФ обеспечивает диэлектрическую прочность при рабочем напряжении до 10 кВ.

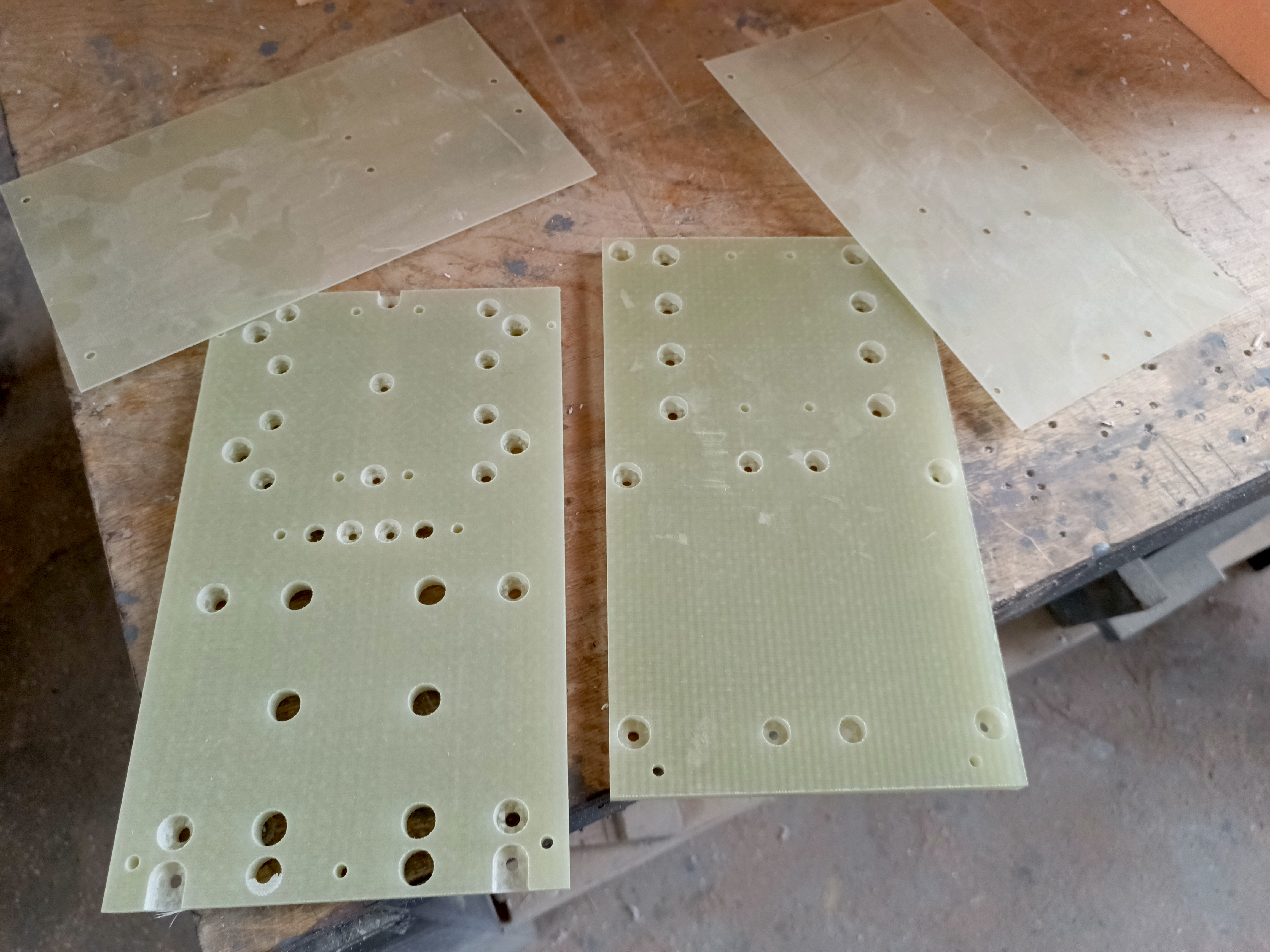

Корпуса и основания РЭА. Платы для силовой электроники, основания реле и контакторов, изоляционные подложки под трансформаторы.
Прокладки и вставки. Термостойкие прокладки между шинами, вставки в высоковольтные выключатели, распорные элементы в трансформаторных обмотках.
Технологическая оснастка. Стеклотекстолит применяется как диэлектрический шаблон при сборке и контроле печатных плат, а также в качестве подложки при пайке — он не проводит ток и выдерживает кратковременный нагрев до 150 °C.
Детали кабельных лотков и коробов. Разделительные перегородки, фиксаторы, прижимные пластины — там, где нужна лёгкость и диэлектрические свойства одновременно.
Объём и сроки
Работаем от 1 штуки. Листы СТЭФ стандартных толщин (2, 3, 4, 5, 6, 8, 10 мм и до 20 мм) есть в наличии на складе — не нужно ждать поставку материала.
Срок изготовления единичных деталей — 3–5 рабочих дней. Серия от 20 штук — 5–10 дней с оптимизацией раскроя для минимального расхода материала.
Если требуется нестандартная толщина или марка (СТТ, ВФТ-С, стеклотекстолит для тяговой техники) — уточним наличие и срок поставки при обращении.
